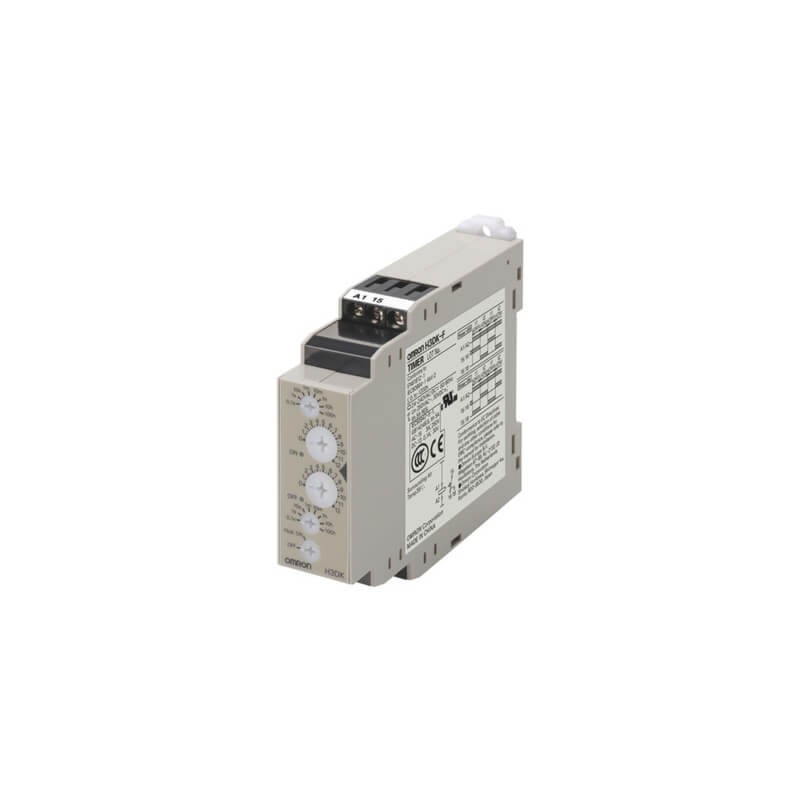

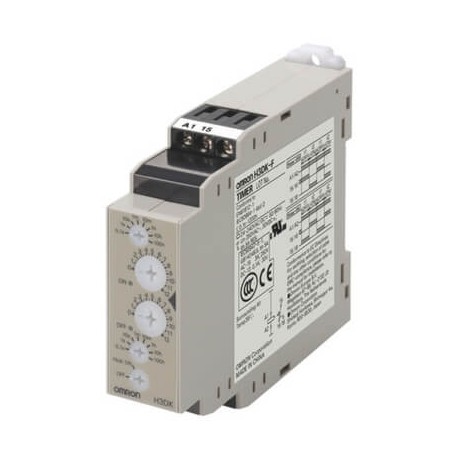

H3DK-F 24-240VAC/DC H3DK6006R H3DKFACDC24240OMI OMRON 22.5 мм DIN ВКЛ/ВЫКЛ

Многофункциональный
стандартные таймеры

12 В постоянного тока

ОПДП

0,1 С до 1200 ч

На задержки, мерцание отключается по питанию, мелькает на старт
сигнал ВКЛ/ВЫКЛ-задержка сигнала, задержка отключения, интервал, один выстрел

H3DK-М1А DC12 С

Dpdt реле

H3DK-М2А DC12 СОдин

ОПДП

На задержки, мерцания при старте, интервал, один выстрел

H3DK-ТУРБОНАГНЕТАТЕЛЬ S1A DC12 С

24 до 240 В переменного тока/постоянного тока

ОПДП

На задержки, мерцание отключается по питанию, мелькает на старт
сигнал ВКЛ/ВЫКЛ-задержка сигнала, задержка отключения, интервал, один выстрел

АС/dc24 с-240 H3DK-М1

Dpdt реле

АС/dc24 с-240 H3DK-м2Один

ОПДП

На задержки, мерцания при старте, интервал, один выстрел

АС/dc24 с-240 H3DK-С1

Dpdt реле

АС/dc24 с-240 H3DK-С2Один

Сдвоенный таймер

12 В постоянного тока

ОПДП

0,1 С до 12 ч

Мерцание отключается по питанию, мелькает на старте

H3DK-ФА DC12 С

24 до 240 В переменного тока/постоянного тока

АС/DC24 С-240 H3DK-Ф

Звезда Delta таймер

12 В постоянного тока

2× SPDT с

1 до 120 сек

Звезда-треугольник

H3DK-ГА DC12 С

24 до 240 В переменного тока/постоянного тока

АС/DC24 С-240 H3DK-Г

240 до 440 В переменного тока

H3DK-GE В ПЕРЕМЕННОГО ТОКА/DC240-440

Мощность задержка отключения таймер

От 24 до 48 В переменного/постоянного тока

ОПДП

1 до 120 сек

Сигнал с задержкой выключения

H3DK-ГБЛ АС/DC24 С-48

0,1 до 12 сек

H3DK-HBS В АС/DC24 С-48

100 до 120 ВПТ

1 до 120 сек

H3DK-НСL АС100-120В

0,1 до 12 сек

H3DK-ЖКУ СИД AC100-120В

200 до 240 В переменного тока

1 до 120 сек

H3DK-ЛПВП БАЗОВЫЙ AC200-240В

0,1 до 12 сек

H3DK-ГДИ БАЗОВЫЙ AC200-240В

Диапазон рабочего напряжения

85 до 110% номинального напряжения питания (от 90 до 110% на 12 моделей постоянного тока).

Сброс питания

Минимальное время выключения: H3DK-м/с, H3DK-Ф: 0,1 с, H3DK-г: 0.5 сек. (Не для H3DK-з)

Сброс напряжения

10% от номинального напряжения. (Не для H3DK-з)

Входное напряжение (H3DK-м/-ы)

24 до 240 В переменного тока/постоянного тока: H-уровень 20,4 до 264 В переменного/постоянного тока, l-Уровень 0 до 2,4 В переменного/постоянного тока.

12 В постоянного тока: H-уровень 10.8 до 13.2 в постоянного тока, l-Уровень 0 до 1,2 В постоянного тока.

Выходной контроль

Выход Контакта: 5 a при 250 В переменного тока с резистивной нагрузкой (при cosφ = 1), 5 a при 24 в пост. тока (30 В постоянного тока для -М/S) с резистивной нагрузкой (не для H3DK-GE)и

Температура окружающей среды

Эксплуатации: от -20 до 55°C (без обледенения); хранение: от -40 до 70°C (без обледенения)

Точность рабочего времени

±1% от полной шкалы Макс. (±1% ±10 мс Макс. на 1.2 с)

Ошибка установки

±10% от полной шкалы ±0.05 s Макс.

Ширина минимального входного сигнала

50 мс (начало ввода) (только для H3DK-M/с)

Влияние напряжения

±0.5% от полной шкалы Макс. (±0.5% ±10 мс Макс. на 1.2 с). Для H3DK-г: ±0.5% от полной шкалы Макс.

Влияние температуры

±2% от полной шкалы Макс. (±2% ±10 мс Макс. на 1.2 с). Для H3DK-г: ±2% от полной шкалы Макс.

Продолжительность жизни

Механические: 10 млн. операций минимум. (без нагрузки на 1800 операций/час)

Электрических: 100 000 операций минимум. (5 a при 250 в~, резистивная нагрузка на 360 операций/час)

Степень защиты

IP30 по (клеммный блок: IP20 время)

Терминальный блок

Хомуты двух 2,5 ммДваМакс. бар терминалов без рукава

Размер в мм (h×Ш×Г)

79×22.5×100
