> >>>G3R-IDZR1SN-UTU 5VDC G3R 1125F 145210 OMRON Миниатюрный микропереключатель
Предыдущий товар Следующий продукт

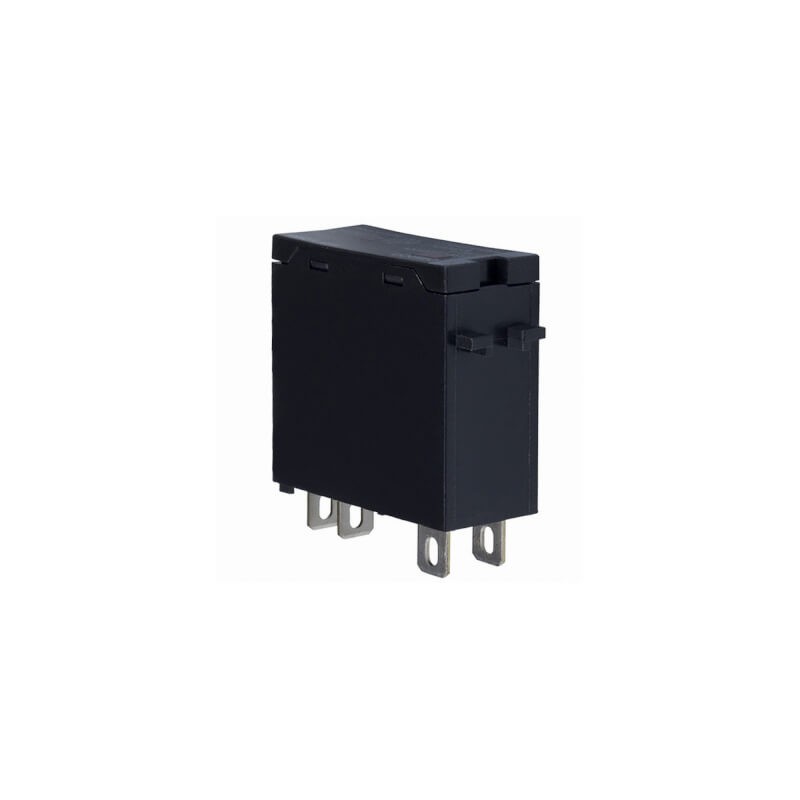

G3R-IDZR1SN-UTU 5VDC G3R 1125F 145210 OMRON Миниатюрный микропереключатель Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

G3R-IDZR1SN-UTU 5VDC G3R 1125F 145210 OMRON Миниатюрный микропереключатель

G3R-IDZR1SN-UTU 5VDC

G3R 1125F

G3RIDZR1SNUTUDC5

OMRON

доступный Корабль на Cегодня

Microrruptor миниатюрный

Миниатюрный микропереключатель

Подробнее


Твердотельные реле > G3R

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами OMRON

Общая стоимость: $38.65
Цена за единицу: $38.65

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Описание

▲


Особенности

Компактное твердотельное реле с высокой электрической прочностью для сопряжения входов/выходов

Мы предлагаем быстродействующие модели с оптимальными входными характеристиками для различных датчиков, а также модули входов и выходов, которые могут использоваться вместо серии G2RS. Развязка между входом и выходом соответствует VDE 0884 и обладает диэлектрической прочностью 4000 В.

  • Выходной ток 1,5 А и 2 А.
  • Выходные напряжения от 5 до 200 В= и от 100 до 240 В~.
  • Совместимы с электромагнитными реле G2RS.
  • Монтаж на DIN-рейку с помощью монтажной колодки.
  • Индикатор срабатывания, сигнализирующий о наличии управляющего напряжения.

Ordering information

Input module

Response speed

Input

Output

Rated voltage (operating voltage)

Input current

Must operate voltage

Must release voltage

Logic level supply voltage

Logic level supply current

Size in mm (H×W×D)

Order code

-

100 to 240 VAC
(60 to 264 VAC)

15 mA max.

60 VAC max.

20 VAC min.

4 to 32 VDC

0.1 to 100 mA

29x13x28 (90.5x16x61
in combination with P2RF-05-E mounting socket)

G3R-IAZR1SN-UTU

High-speed (1 kHz)

5 VDC
(4 to 6 VDC)

8 mA max.

4 VDC max.

1 VDC min.

G3R-IDZR1SN-UTU

12 to 24 VDC
(6.6 to 32 VDC)

6.6 VDC max.

3.6 VDC min.

Low-speed (10 Hz)

5 VDC
(4 to 6 VDC)

4 VDC max.

1 VDC min.

G3R-IDZR1SN-1-UTU

12 to 24 VDC
(6.6 to 32 VDC)

6.6 VDC max.

3.6 VDC min.

Note:Ratings at an ambient temperature of 25°C

Output module

Zero cross function

Input

Output

Rated voltage (operating voltage)

Input current

Must operate voltage

Must release voltage

Rated load voltage (load voltage range)

Load current1

Inrush current

Size in mm (H×W×D)

Order code

Yes

5 to 24 VDC
(4 to 32 VDC)

15 mA max.

4 VDC max.

1 VDC min.

100 to 240 VAC
(75 to 264 VAC)

0.05 to
2 A

30 A (60 Hz,
1 cycle)

29x13x28 (90.5x16x61
in combination with P2RF-05-E mounting socket)

G3R-OA202SZN-UTU

No

G3R-OA202SLN-UTU

-

8 mA max.

5 to 48 VDC
(4 to 60 VDC)

0.01 to
2 A

8 A
(10 ms)

G3R-ODX02SN-UTU

-

48 to 200 VDC
(40 to 200 VDC)

0.01 to 1.5 A

8 A
(10 ms)

G3R-OD201SN-UTU

Note:Ratings at an ambient temperature of 25°C

Socket & accessories

Order code

DIN rail

PCB

Screwless clamp

Push-In plus

Screw

Soldering

Socket

Clip

Cross bar AC type

Cross bar DC type

Name plate

Socket

Socket

Socket

P2RF-05-S

P2CM-S

P2RM-SR

P2RM-SB

R99-11

P2RF-05-PU

P2RF-05-E

P2R-05P

Specifications

Input module

Output module

Order code

G3R-IAZR1SN-UTU

G3R-IDZR1SN-UTU

G3R-IDZR1SN-1-UTU

G3R-OA202SZN-UTU

G3R-OA202SLN-UTU

G3R-ODX02SN-UTU

G3R-OD201SN-UTU

Isolation

Photocoupler

Phototriac

Photocoupler

Operate time

20 ms max.

0.1 ms max.

15 ms max.

1/2 of load power source cycle + 1 ms max.

1 ms max.

1 ms max.

1 ms max.

Release time

20 ms max.

0.1 ms max.

15 ms max.

1/2 of load power source cycle + 1 ms max.

2 ms max.

2 ms max.

Response frequency

10 Hz

1 kHz

10 Hz

20 Hz

20 Hz

100 Hz

100 Hz

Output ON voltage drop

1.6 V max.

1.6 V max.

1.6 V max.

1.6 V max.

1.6 V max.

1.6 V max.

2.5 V max.

Leakage current

5 μA max.

5 μA max.

5 μA max.

1.5 mA max.

1.5 mA max.

1 mA max.

1 mA max.

Operation indicator

Yes

Ambient temperature

Operating: -30 to 80°C (with no icing)

1.The minimum current value is measured at 10°C min.

Datasheet - PDF

▲
Заглавие: Размер: Тип:
G3R-IDZR1SN-UTU 5VDC G3RIDZR1SNUTUDC5 G3R 1125F industrial_relays_brochure_ru.pdf 2 Mbytes G3R-IDZR1SN-UTU 5VDC G3RIDZR1SNUTUDC5 G3R 1125F industrial_relays_brochure_ru.pdf
G3R-IDZR1SN-UTU 5VDC G3RIDZR1SNUTUDC5 G3R 1125F panel_building_brochure_ru.pdf 3 Mbytes G3R-IDZR1SN-UTU 5VDC G3RIDZR1SNUTUDC5 G3R 1125F industrial_relays_brochure_ru.pdf
