> OMRON>Промышленные реле >G2RV-SR >G2RV-SR500 24VDC G2RV8109G G2RVSR500DC24BYOMB OMRON SPDT 6A Реле Колодка+Базы Push-in+ 24Vcc
Предыдущий товар Следующий продукт

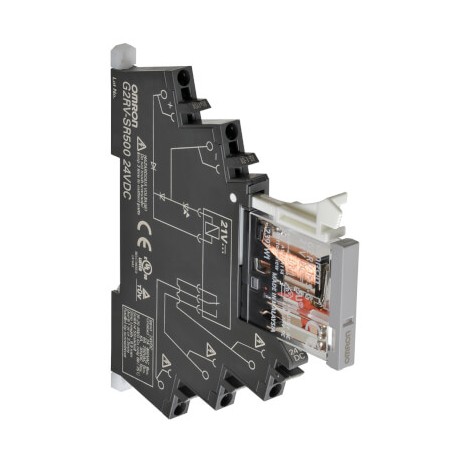

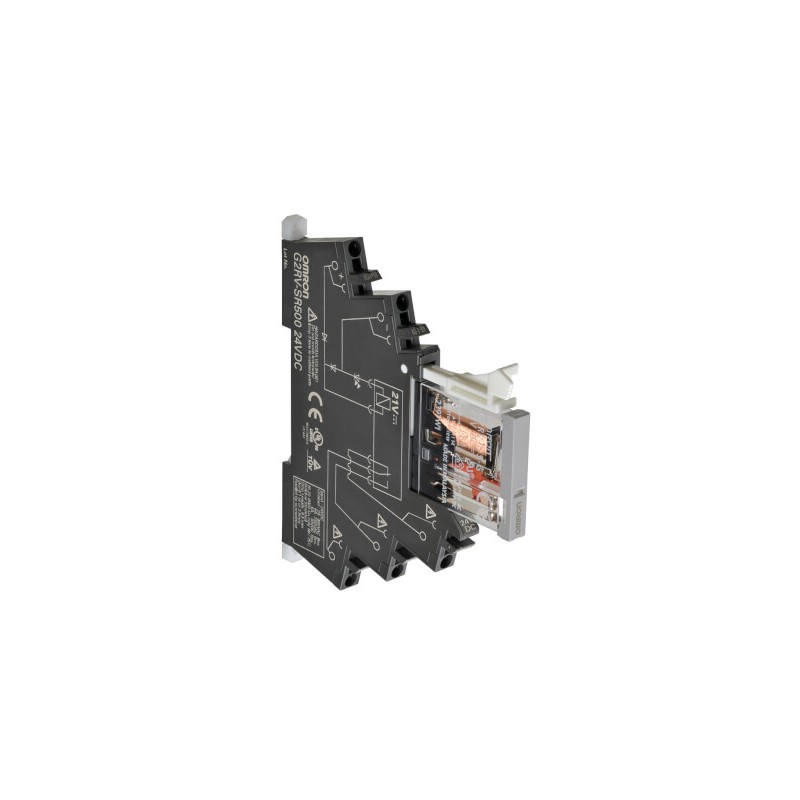

G2RV-SR500 24VDC G2RV8109G G2RVSR500DC24BYOMB OMRON SPDT 6A Реле Колодка+Базы Push-in+ 24Vcc Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

G2RV-SR500 24VDC G2RV8109G G2RVSR500DC24BYOMB OMRON SPDT 6A Реле Колодка+Базы Push-in+ 24Vcc

G2RV-SR500 24VDC

G2RV8109G

G2RVSR500DC24BYOMB

OMRON

10

SPDT 6A Реле Колодка+Базы Push-in+ 24Vcc

SPDT 6A Реле Борна + Push-in Base + 24 В постоянного тока

Подробнее


Промышленные реле > G2RV-SR

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами OMRON

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Особенности

Единственное реле шириной 6 мм в подлинно промышленном исполнении

Реле G2RV компании Omron — единственное тонкое реле на рынке, которое изначально сконструировано как промышленное реле, а не является модификацией реле для печатного монтажа. Благодаря этому G2RV предоставляет множество преимуществ для производителей машин и панелей управления. При ширине всего 6 мм это реле идеально подходит для компактных панелей и оборудования, обладая долговечностью и надежностью, которые необходимы для промышленного применения.

  • Технология Push-in plus — простое и удобное подключение проводов.
  • Доступны модели с блокируемой тестовой кнопкой.
  • Выводы большого размера для установки в монтажную колодку — отличное электрическое соединение.
  • Светодиодный и механический индикаторы — контроль срабатывания.
  • Прозрачный корпус — контроль состояния.
  • Тонкий корпус — экономия места.
  • Специальные модели с позолоченными контактами — для входных цепей.
  • Совместимо с релеG3RV.

Ordering information

Relay

Input voltage

Order code

Screw technology

Push-in plus technology

Standard type without lockable test switch

12 VDC

G2RV-SR700 DC12

G2RV-SR500 DC12

24 VDC

G2RV-SR700 DC24

G2RV-SR500 DC24

24 VAC/VDC

G2RV-SR700 AC/DC24

G2RV-SR500 AC/DC24

48 VAC/VDC

G2RV-SR700 AC/DC48

G2RV-SR500 AC/DC48

110 VAC

G2RV-SR700 AC110

G2RV-SR500 AC110

230 VAC

G2RV-SR700 AC230

G2RV-SR500 AC230

Standard type with lockable test switch

24 VDC

G2RV-SR701 DC24

G2RV-SR501 DC24

24 VAC/VDC

G2RV-SR701 AC/DC24

G2RV-SR501 AC/DC24

Input type

12 VDC

G2RV-SR700-AP DC12

G2RV-SR500-AP DC12

24 VDC

G2RV-SR700-AP DC24

G2RV-SR500-AP DC24

24 VAC/VDC

G2RV-SR700-AP AC/DC24

G2RV-SR500-AP AC/DC24

48 VAC/VDC

G2RV-SR700-AP AC/DC48

G2RV-SR500-AP AC/DC48

110 VAC

G2RV-SR700-AP AC110

G2RV-SR500-AP AC110

230 VAC

G2RV-SR700-AP AC230

G2RV-SR500-AP AC230

Note:100 V, 200 V available on request

Relay for Maintenance

Model Number Legend


(1) No. of poles

1: 1 pole

(2) Terminal

S: plug-in

(3) Latching lever (Test switch)

Blank: Without latching lever

I: With latching lever

(4) Contact material

Blank: Ag alloy

AP: Ag alloy + Au plating

(5) Types of relay for exchange

G: G2RV-SR series equipped Relay

(6) Rated coil voltage

Number: 11, 21, 48 VDC

List of Models

Type

Latching Lever (Test switch)

Rated coil voltage (V)

Model

Order code

Standard

No

DC

11

G2RV-1-S-G DC11

G2RV-SR700/500 DC12V

21

G2RV-1-S-G DC21

G2RV-SR700/500 DC24V

G2RV-SR700/500 AC/DC24V

48

G2RV-1-S-G DC48

G2RV-SR700/500 AC/DC48V

G2RV-SR700/500 AC100V

G2RV-SR700/500 AC110V

G2RV-SR700/500 AC200V

G2RV-SR700/500 AC230V

Yes

DC

21

G2RV-1-SI-G DC21

G2RV-SR701/501 DC24V

G2RV-SR701/501 AC/DC24V

Microload

No

DC

11

G2RV-1-S-AP-G DC11

G2RV-SR700/500-AP DC12V

21

G2RV-1-S-AP-G DC21

G2RV-SR700/500-AP DC24V

G2RV-SR700/500-AP AC/DC24V

48

G2RV-1-S-AP-G DC48

G2RV-SR700/500-AP AC/DC48V

G2RV-SR700/500-AP AC100V

G2RV-SR700/500-AP AC110V

G2RV-SR700/500-AP AC200V

G2RV-SR700/500-AP AC230V

Accessories and Interface cables

Further more information on the line-up and specifications of accessories, please enter “R226” in the search field on our website industrial.omron.eu

Specifications

Coil ratings

Item

Standard type

Input type1

Contact form

SPDT

Input voltage

12, 24 VDC, 24, 48 VAC/VDC, 110, 230 VAC

Rated load

6 A at 250 VAC

6 A at 30 VDC

50 mA at 30 VAC

50 mA at 36 VDC

Max. switching voltage

440 VAC, 125 VDC

30 VAC, 36 VDC

Max. switching current

6 A

50 mA

Max. switching power

1,500 VA/180 W (resistive load)

Min. permissible load

10 mA at 5 VDC

1 mA at 100 mVDC

Mechanical durability

5 Million operations min.

Electrical durability (rated load)

100 K operations (typical)
NO contact: 70.000 operations min.
NC contact: 50.000operations min.

5 Million operations min.

Dielectric strength

4,000 VAC, 50/60 Hz for 1 min between coil and contacts;

1,000 VAC, 50/60 Hz for 1 min between contacts of same polarity

Ambient temperature

-40 to 55°C (with no icing condensation)

Approved standards

UL, IEC/VDE, Lloyd's, and CE marking

Size in mm (H×W×D)

90×6.2×78

1.If a gold layer is destroyed, contact ratings of standard type are applicable


Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOG OMRON RU.pdf 70 Mbytes
G2RV-SR500 24VDC G2RVSR500DC24BYOMB G2RV8109G industrial_relays_brochure_ru.pdf 2 Mbytes G2RV-SR500 24VDC G2RVSR500DC24BYOMB G2RV8109G industrial_relays_brochure_ru.pdf
G2RV-SR500 24VDC G2RVSR500DC24BYOMB G2RV8109G panel_building_brochure_ru.pdf 3 Mbytes G2RV-SR500 24VDC G2RVSR500DC24BYOMB G2RV8109G industrial_relays_brochure_ru.pdf
