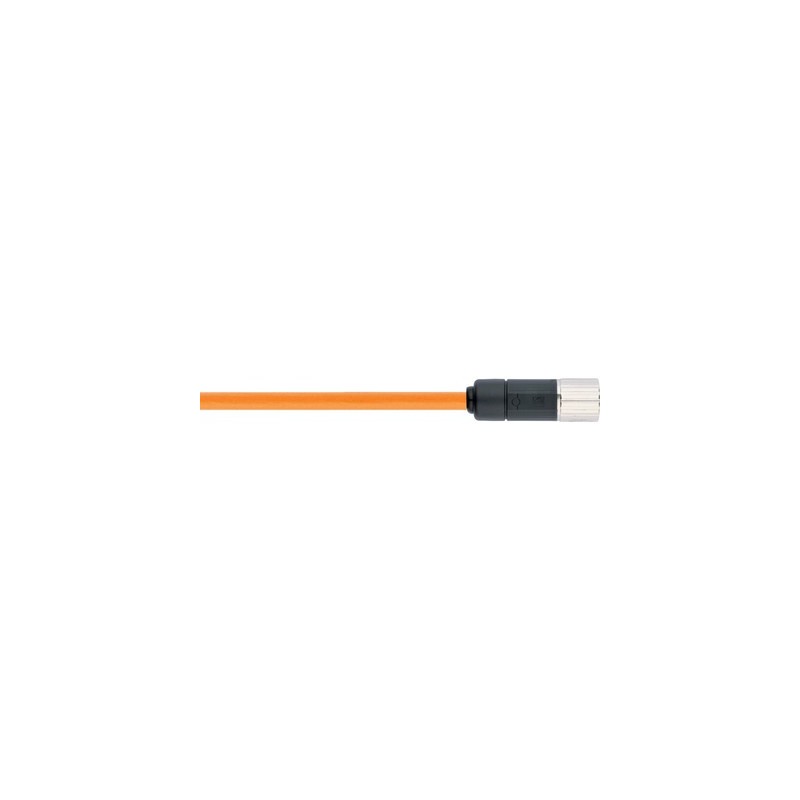

70430249 LAPP СЕРВО КОН СЕВ ЛК 13324535 10М

Преимущества

• Доступно во всех странах
• Стандарты качества Lapp

Области применения

• Пищевая промышленность, упаковочное оборудование
• Деревообрабатывающее оборудование
• For travel distances up to 10 m
• Для статических и динамических условий применения
• Для применения в буксируемых кабельных цепях

Характеристики

• Core Line для легкой механической нагрузки в буксируемых кабельных цепях
• Новый сервокабель из ПВХ, экранированный
• Инновационная концепция соединителя

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: кабели управления

Маркировка жил

• Supply cores: colored with white printing
  Brown with white printing: V / L2
  Black with white printing: U/L1/C/L +
• Серая с белой маркировкой: W/L3/D/L-GN/GE желто-зеленая жила заземления: WS; SW

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• В буксируемых кабельных цепях: 7,5 x D
• Неподвижная прокладка: 4x наружный диаметр кабеля

Номинальное напряжение

• Силовые жилы и жилы управления: IEC U₀/U: 600/1000 В
• UL и CSA: 1000 В

Испытательное напряжение

• Жила/жила: 4000 В
• Жила/экран: 4000 В

Жила заземления

• G = с ж/з жилой заземления

Tемпературный диапазон

• Подвижное применение: от -40 °C до +90 °C (UL/CSA: +80 °C)
• Неподвижное применение: от -50 °C до +90 °C (UL/CSA: +80 °C)

Переменные циклы изгиба

• 5 млн. циклов
