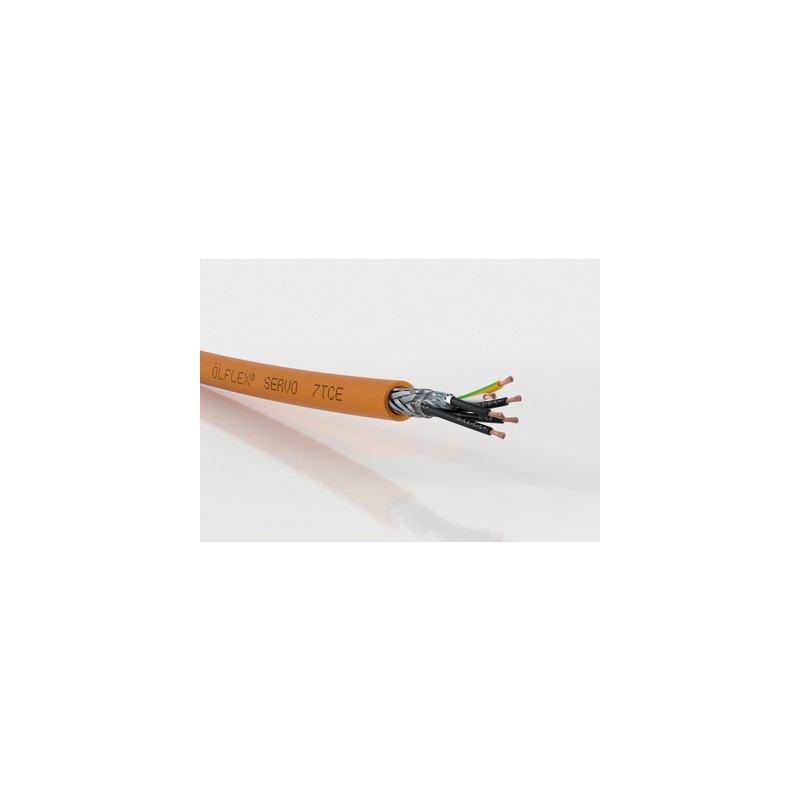

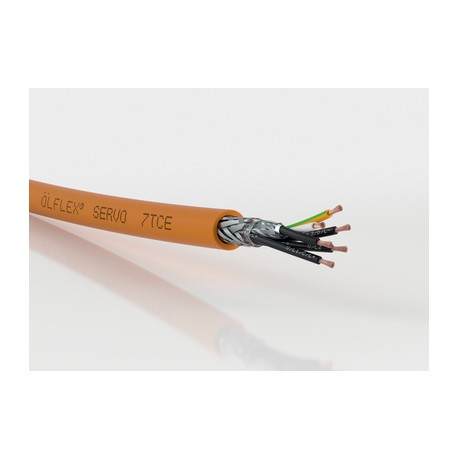

700732 LAPP СЕРВОПРИВОД ÖLFLEX 7TCE 4G12AWG

Преимущества

• Один кабель для различных токовых цепей
• Сертификация по многочисленным стандартам снижает затраты
• Простой и экономичный монтаж, нет необходимости в закрытых кабельных системах (возможна открытая прокладка)
• Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большей длиной
• Разрешение UL TC-ER и c(UL) CIC/TC

Области применения

• Для соединения электродвигателя и серворегулятора
• Для неподвижного применения или применения с ограниченной подвижностью
• Определение взрывоопасных зон (класс 1, раздел 2) согласно ст. NEC 501
• Техника эксплуатации и монтажа оборудования
• Промышленное оборудование и станки

Характеристики

• Маслостойкие (UL OIL RES I & II)
• Исполнение, не распространяющее горение, согласно CSA FT4;
  Тест на вертикальную воспламеняемость UL
• -40°C Cold Bend; -25°C Cold Impact; 90°C Wet or Dry
• Стойкие к воздействию солнечного света, пригодные для непосредственной укладки в грунт

Стандарты / Сертификаты соответствия

• UL TC-ER (неизолированный участок) по UL 1277
• Класс 1, раздел 2 согласно ст. 501 NEC
• Гибкий кабель питания двигателя, согласно UL 2277
• c(UL) CIC FT4 (18AWG - 14AWG);
  cRU AWM I/II A/B FT4

Конструкция

• Жилы из тонких медных проволок
• Изоляция жил: сшитый полиэтилен (XLPE)
• Индивидуальная конструкция в зависимости от артикула: силовые жилы с/без одной/двух экранированных пар усправления скрченных между собой
• Оплётка из медных луженых проволок
• Оболочка: Специально разработанный термопластичный эластомер, оранжевый

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: кабели силовые

Маркировка жил

• Силовые жилы: черные с маркировкой U/L1/C/L+; V/L2; W/L3/D /L-; GN/YE жила заземления
• дополнительно с 1 парой управления: черная, белая или с 2 парами управления: черные жилы с белыми цифрами 5, 6, 7, 8

Сертификаты соответствия

• США: UL TC-ER, Flexible Motor Supply Канада: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Конструкция жилы

• Жилы из медных тонких проволок

Минимальный радиус изгиба

• Ограниченная подвижность 15 х D
• Неподвижное применение: 6 x D

Номинальное напряжение

• UL TC: 600V
  UL Flexible Motor Supply: 1000V
  c(UL) CIC/TC: 600V
  cRU AWM: 1000V
• IEC U₀/U: 600/1000 В

Испытательное напряжение

• 2000 B

Жила заземления

• G = с ж/з жилой заземления

Tемпературный диапазон

• Ограниченная подвижность: от -25 °C до +90 °C
  Неподвижное применение: от -40 до +90 °C
