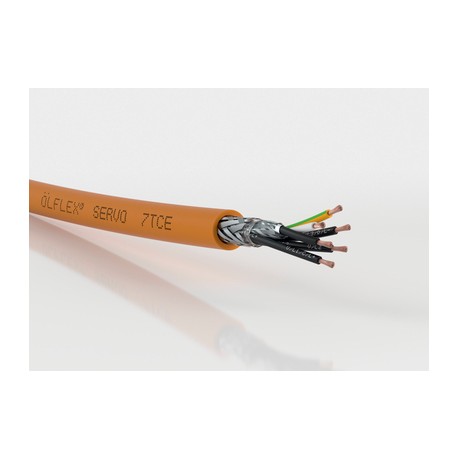

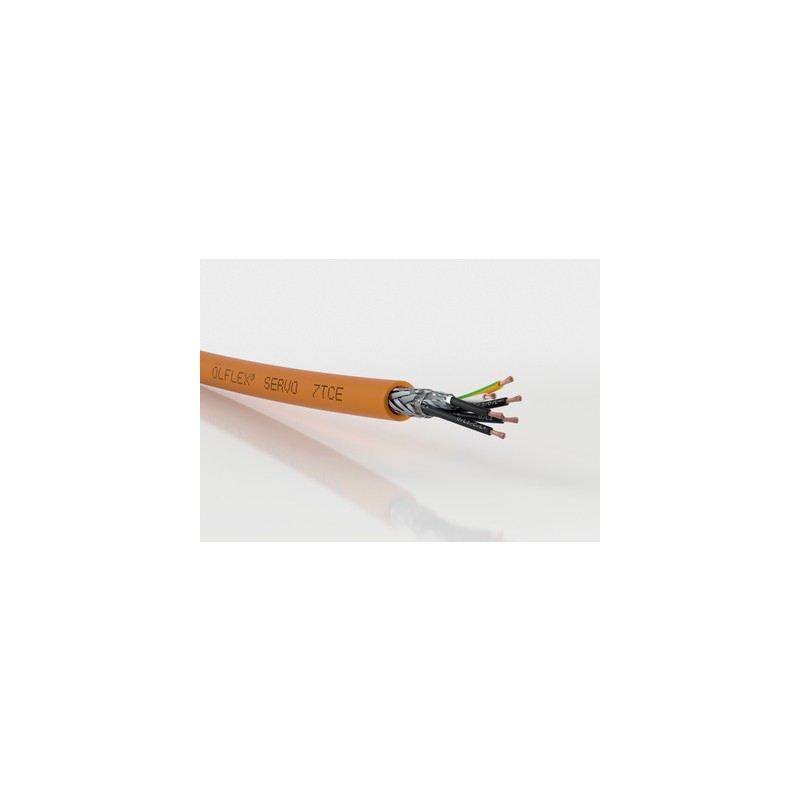

700730 LAPP СЕРВОПРИВОД ÖLFLEX 7TCE 4G16AWG

выручка

• Один общий кабель для нескольких цепей.
• Его многочисленные сертификаты позволяют сократить запасы различной продукции, тем самым снижая затраты на хранение
• Экономичный, простой в установке, так как не требует закрытых труб (подходит для открытых установок)
• Конструкция с низкой производительностью обеспечивает более длинную длину кабеля между преобразователем и приводом
• Ul TC-ER и c(UL) CIC/TC одобрение

Область использования

• Соединительный кабель между сервоконтроллером и двигателем
• Для стационарной установки или перемещения
  случайный.
• Потенциально взрывоопасные среды (класс 1, подкласс 2) в соответствии с NEC 501
• Проектирование установок
• Промышленное оборудование и станки

Особенности продукта

• Маслостойкость в соответствии с UL OIL RES I & II
• Нет противопожаритного распределителя в соответствии с CSA FT4; UL (Вертикальный тест)
• -40°C Холодный изгиб; -25°C Холодный удар; 90°C Влажный или сухой
• Устойчив к солнечным лучам; похоронен непосредственно

Эталонные стандарты / Сертификаты

• UL TC-ER (Открытый пробег) в соответствии с UL 1277
• Класс 1, подкласс 2 в соответствии со статьями 336, 501 НЭК
• Гибкий кабель питания двигателя в соответствии с UL 2277
• c(UL) CIC FT4 (18AWG - 14AWG);
  cRU AWM I/II A/B FT4

Состав продукта

• Проводник, образованный тонкими голыми медными проводами
• Изоляция проводника: XLPE
• Индивидуальная конструкция в зависимости от каждого эталона: силовые проводники с одной или двумя независимо экранированными парами управления. Плетеные пары управления и подачи с короткой длиной шага
• Экран из луженой медной оплетки
• Внешняя оболочка: Специально разработанный термопластичные эластомеры (TPE), оранжевый

Классификация ETS 5

• Идентификатор класса ИДВТ 5.0: EC000057
• ETIM Класс 5.0 Описание: Низковольтный силовой кабель

Идентификационный код водителя

• Силовые проводники: черный с маркировкой U/L1/C/L+; В/Л2; Ш/Л3/Г/Л-; Защитный проводник GN/YE
• Опциональные конструкции с
  пара управляющих проводников: черный; Белый
  Две пары управляющих проводников: черные с белыми номерами: 5, 6, 7, 8

Сертификаты

• США: UL TC-ER, Flexible Motor Supply Canada: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Обучение водителей

• Тонкие нити

Минимальный радиус кривизны

• Периодическое гибкое использование: наружный диаметр 15 x
• Фиксированная установка: 6 x наружный диаметр

номинальное напряжение

• UL TC: 600V
  UL Гибкий источник питания двигателя: 1000 В
  c(UL) CIC/TC: 600 В
  cRU AWM: 1000 В
• МЭК У₀/U: 600/1000 В

испытательное напряжение

• 2000 В

Защитный проводник

• G = с защитным проводником AM/VE

Диапазон температур

• Время от времени гибкое использование: от -25 °C до +90 °C
  Фиксированная установка: от -40 °C до +90 °C
