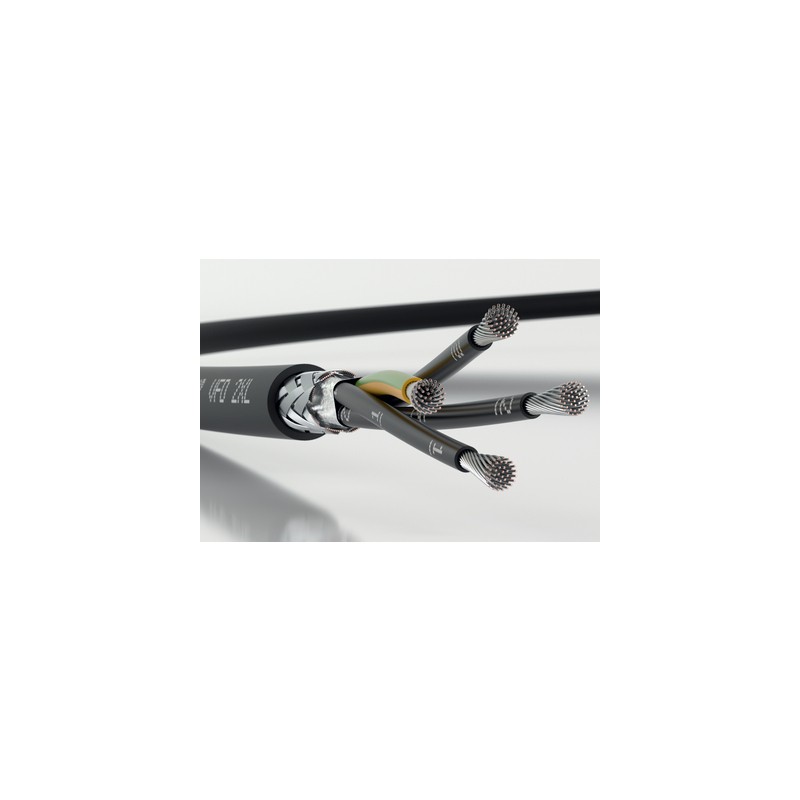

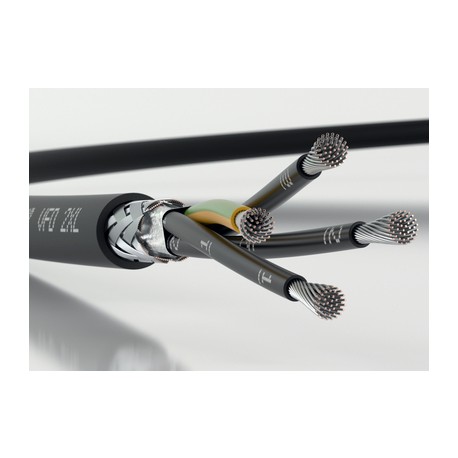

700705 VFD 2XL 4G16 LAPP ОЛФЛЕКС VFD 2XL 4G16

Преимущества

• Уменьшенная толщина изоляционной стенки, что позволяет экономить пространство при монтаже
• Мультистандартная сертификация сокращает количество разновидностей деталей и экономит затраты
• Экономия средств, простота монтажа за счет отсутствия закрытых дорожек качения (подходит для открытой проводки)
• Конструкция с низкой емкостью обеспечивает более длительное кабельное соединение между преобразователем частоты и двигателем
• UL TC-ER и c(UL) CIC/TC одобрены

Область применения

• Соединительный кабель между преобразователем частоты и двигателем
• Для стационарной установки или приложений со случайными перемещениями
• Класс 1, подкласс 2 в соответствии со статьями 336, 501 НЭК
• Проектирование установок
• Промышленное оборудование и станки

Особенности продукта

• Маслостойкий согласно UL OIL RES I & II
• Огнестойкий по версии CSA FT4
  Испытание пламени вертикального лотка UL
• 90°C Влажный или сухой; -40 °C Холодный изгиб; -25 °C Холодный удар
• Устойчивость к солнечному свету; Прямое захоронение

Ссылки на нормы / Утверждения

• UL TC-ER (открытый пробег) по UL 1277
• Класс 1, подкласс 2 в соответствии со статьями 336, 501 НЭК
• Гибкий кабель питания двигателя по UL 2277
• c(UL) CIC/TC FT4; cRU AWM I/II A/B FT4
• CE (50В - 1кВ)

Макияж продукта

• Тонкопроволочный, луженый медный проводник
• Изоляция сердечника: XLPE
• Фольга с алюминиевым покрытием
• Просеивание: обернуно плетеными лужено-медными проводами
• Внешняя оболочка: Специально разработанный термопластичные эластомеры (TPE), черный

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000057
• ETIM 5.0 Класс-Описание: Низковольтный силовой кабель

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000057
• ETIM 6.0 Класс-Описание: Низковольтный силовой кабель

Основной идентификационный код

• Черный с белыми цифрами

Сертификаты

• США: UL TC-ER, WTTC, гибкий источник питания двигателей
  Канада: c(UL) CIC/TC FT4, cRU AWM I/II A/B FT4

Скрутка проводников

• Тонкая проволока

Минимальный радиус изгиба

• Случайное сгибание: наружный диаметр 15 x
• Фиксированная установка: 7,5 x наружный диаметр

номинальное напряжение

• UL TC: 600 В / 2000 В
  UL Гибкий источник питания двигателя: 1000 В
  c(UL) CIC/TC: 600 В
  cRU AWM: 1000 В
• IEC U0/U: 600/1000 В

испытательное напряжение

• 6000 V

Защитный проводник

• G = с защитным проводником GN-YE

Диапазон температур

• Периодическое сгибание: от -25°C до +90°C
  Фиксированная установка: от -40 °C до +90 °C
