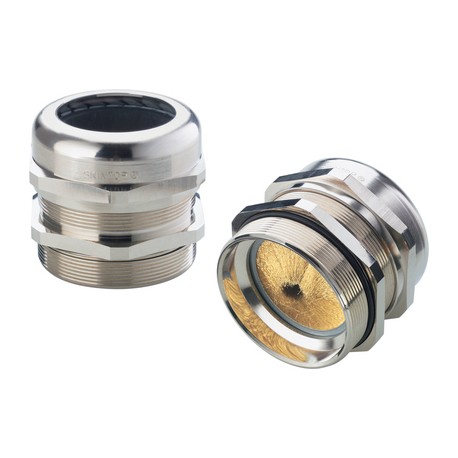

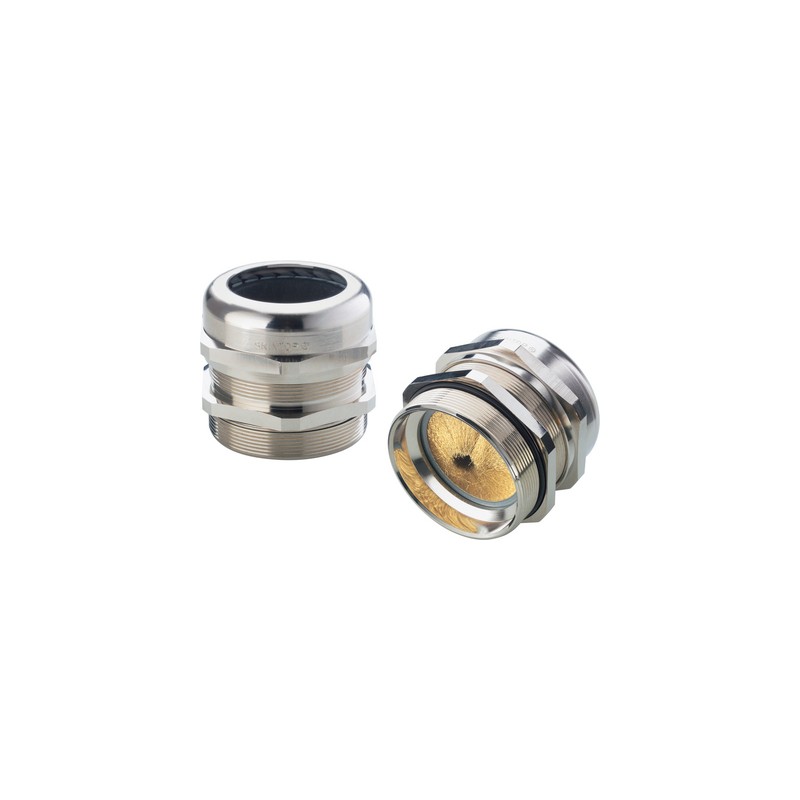

53112507 LAPP СКИНТОП МС-М ЩЕТКА 20x1,5

Преимущества

• Оптимальный низкоомный контакт с экраном, 360°
• Быстрый монтаж в сравнении с подобными системами
• Также для подсоединения экрана к другому кабельному вводу
• Простые и надежные
• Свободная подгонка кабелей при монтаже

Области применения

• Для ЭМС-заземления медной экранирующей оплетки
• Системы автоматизации
• Двигатели большой мощности
• Преобразователь частоты
• Конвейерные и транспортные системы

Стандарты / Сертификаты соответствия

• UL File № E79903
• Допуск UL для SKINTOP MS-M BRUSH M 20 x 1,5 до M 75 x 1,5 plus и SKINTOP MS-M BRUSH 20 x 1,5 XL

Конструкция

• Метрическая соединительная резьба в соответствии с EN 50262
• Техническая информация на основе DIN IEC 62444

Примечание

• Для корпусов с лакированным, анодированным или порошковым покрытием необходимы для оптимального контакта контргайки для выравнивания потенциала земли типа SKINDICHT® SM-PE-М

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM 5.0 Class-Description: кабельный ввод с резьбой

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000441
• Описание класса ETIM 6.0: Кабельный ввод

Внимание

• Монтажные размеры и
  момент затяжки
  см. табл. T21 в приложении

Материал

• Корпус: Латунь, покрытая никелем, глухая гайка: Латунь, покрытая никелем насадка: ЭМС-щетка, полиамид: Уплотнительное кольцо, латунная проволока: Уплотнительное кольцо, эластомер: Эластомер

Класс защиты

• IP 68 - 10 bar (M12 - M110)
  IP 69 (M12 - M63)
  NEMA Type 1, 4x, 6, 12

Tемпературный диапазон

• Динамический: от -25 до +100 °C
• Неподвижное применение: от -40 до +100 °C
