52106920 LAPP СКИНДИХТ ШВЕ-М 20x1.5/11/9/4.5

Преимущества

• Оптимальный низкоомный контакт с экраном, 360°
• Высокая степень защиты
• Высокая защита от растягивающих усилий

Области применения

• Кабельные вводы для заземления экрана, применяются там, где могут возникнуть сильные электромагнитные поля.
• Медицинская техника
• Преобразователь частоты
• Аэропорты
• Техника измерения, управления и регулирования

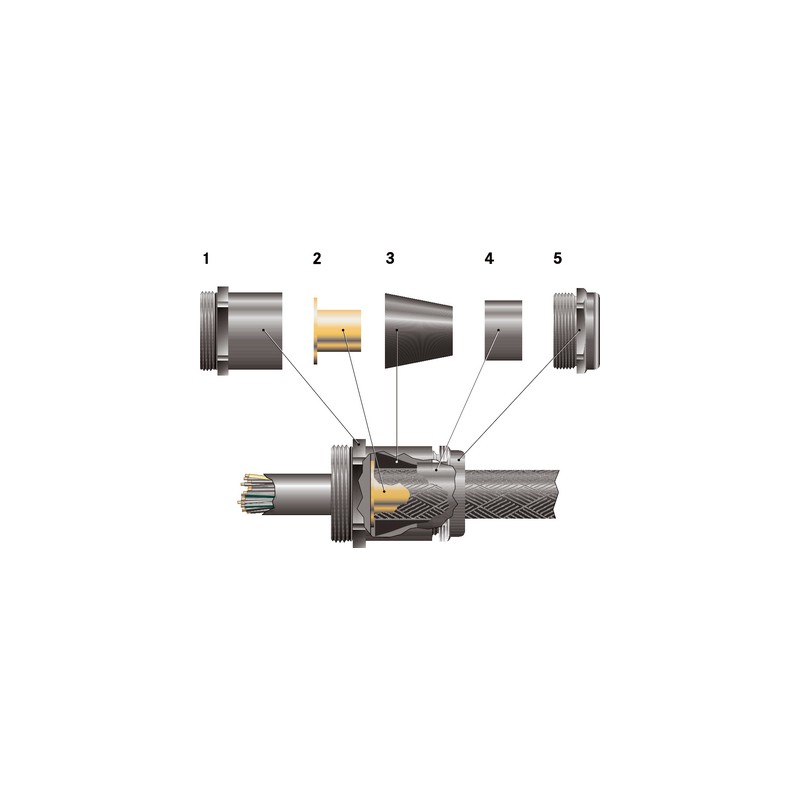

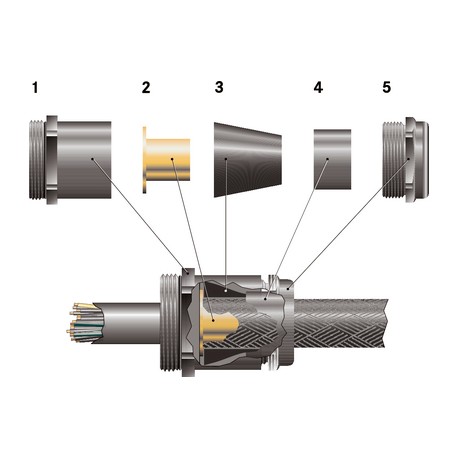

Конструкция

• 1 промежуточный штуцер
• 2 заземляющая гильза
• 3 уплотнительный конус
• 4 конус из латуни
• 5 зажимная гайка

Примечание

• Подходящая контргайка SKINDICHT® SM-M
• Для корпусов с лакированным, анодированным или порошковым покрытием необходимы для оптимального контакта контргайки для выравнивания потенциала земли типа SKINDICHT® SM-PE-М
• Другие ЭМС - кабельные вводы смотри SKINTOP® MS-SC-M и MS-M BRUSH, подходящая контргайка SKINDICHT® SM-PE-M
• Пример кода заказа::
  SHVЕ-М 20/16/15/11:
  20 = соединительная резьба, метрическая:
  16 = рабочая резьба PG:
  15 = внутренний диаметр уплотнительного конуса (F)
  11 = внутренний диаметр заземляющей втулки (B)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM 5.0 Class-Description: кабельный ввод с резьбой

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000441
• Описание класса ETIM 6.0: Кабельный ввод

Внимание

• Монтажные размеры
  см. табл. T21 в приложении

Материал

• Корпус: латунь, покрытая никелем
  Заземляющие гильзы: латунь
  Уплотнительный конус: CR (хлоропреновая резина)
  О-кольцо: NBR (бутадиеновая резина)

Класс защиты

• IP 68 - 10 bar

Tемпературный диапазон

• от -20 до +80 °C
