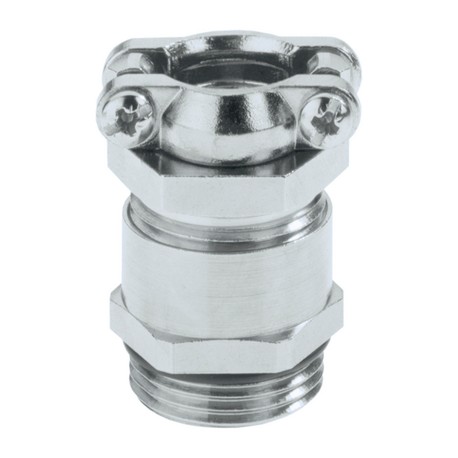

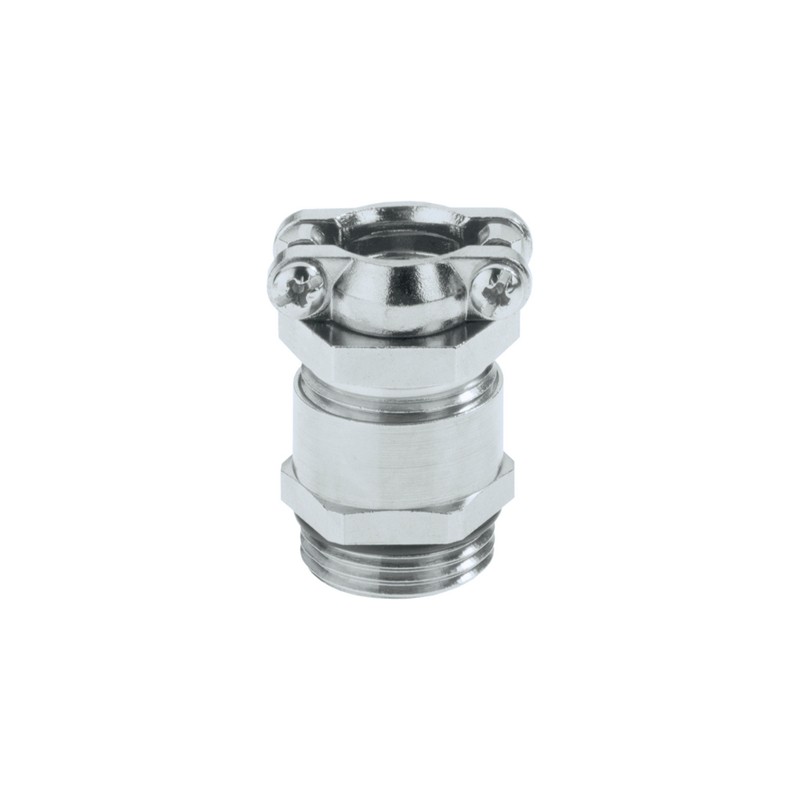

52106835 LAPP СКИНДИХТ СКЗ-М-XL 20x1,5/16

Преимущества

• Уплотнение с насечкой для различного диаметра кабелей
• Высокая защита от растягивающих усилий
• Высокие механические нагрузки

Области применения

• Кабельные вводы с двойными зажимами для защиты кабелей от растягивающих нагрузок, для экстремальных условий эксплуатации
• Строительные площадки
• Техника эксплуатации и монтажа оборудования
• Производство электрических двигателей

Конструкция

• Метрическая соединительная резьба в соответствии с EN 50262
• Техническая информация на основе DIN IEC 62444

Примечание

• SKINDICHT® SHZ-M-XL по конструкции идентичен SKINDICHT® SHZ-M, но с удлиненной соединительной резьбой для толстостенного оборудования
• Подходящая контргайка SKINDICHT® SM-M
• Код заказа в качестве примера: SKZ-M 16 /9 16 = соединительная резьба, метрическая 9 = PG-рабочая резьба

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM 5.0 Class-Description: кабельный ввод с резьбой

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000441
• Описание класса ETIM 6.0: Кабельный ввод

Внимание

• Монтажные размеры
  см. табл. T21 в приложении

Материал

• Корпус: латунь, покрытая никелем
  Уплотнительное кольцо с насечкой: CR/NBR (хлоропреновая/бутадиеновая резина)
  О-кольцо: NBR (бутадиеновая резина)

Класс защиты

• IP 55

Tемпературный диапазон

• от -20 до +80 °C
