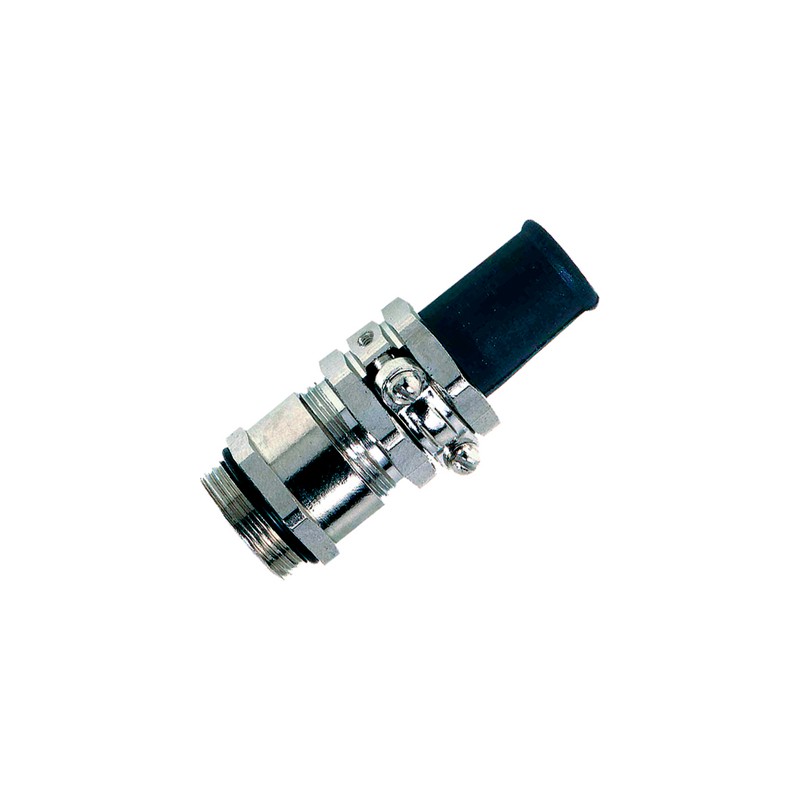

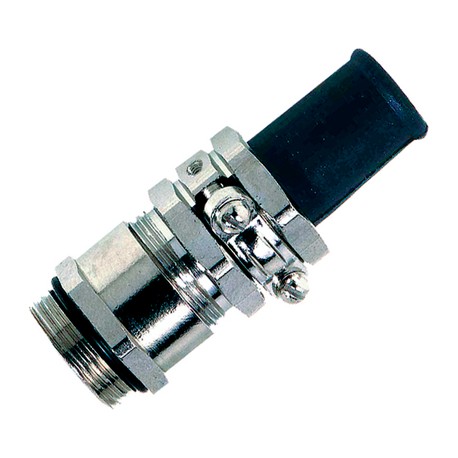

52105740 LAPP СКИНДИХТ СР-М 40/36/35/30

Преимущества

• Отличная герметизация с защитой от перегибов
• Оптимальный низкоомный контакт с экраном, 360°
• защита кабелей от растягивающих нагрузок
• Щадящее крепление кабеля
• Высокая степень защиты

Области применения

• Кабельный ввод для заземления с дополнительной защитой от перегибов. Область применения: везде, где могут возникнуть сильные электромагнитные поля.
• Подвижные детали машин
• Конвейерные и транспортные системы
• Автоматические производственные линии
• Техника измерения, управления и регулирования

Конструкция

• Метрическая соединительная резьба в соответствии с EN 50262
• Техническая информация на основе DIN IEC 62444

Примечание

• Для корпусов с лакированным, анодированным или порошковым покрытием необходимы для оптимального контакта контргайки для выравнивания потенциала земли типа SKINDICHT® SM-PE-М
• Пример номера для заказа
  SRE-M 20 / 13,5 / 9 / 6
  20 = соединительная резьба, метрическая
  13,5 = рабочая резьба PG
  9 = внутренний диаметр защитной гильзы (F)
  6 = внутренний диаметр заземляющей втулки (B)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000441
• ETIM 5.0 Class-Description: кабельный ввод с резьбой

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000441
• Описание класса ETIM 6.0: Кабельный ввод

Внимание

• Монтажные размеры
  см. табл. T21 в приложении

По запросу

• Поставляются также с удлиненной соединительной резьбой

Материал

• Корпус: латунь, покрытая никелем
  Заземляющие гильзы: латунь
  Защита от перегибов: CR/NBR (хлоропреновая/бутадиеновая резина)
  О-кольцо: NBR (бутадиеновая резина)

Класс защиты

• IP 65

Tемпературный диапазон

• от -20 до +80 °C
