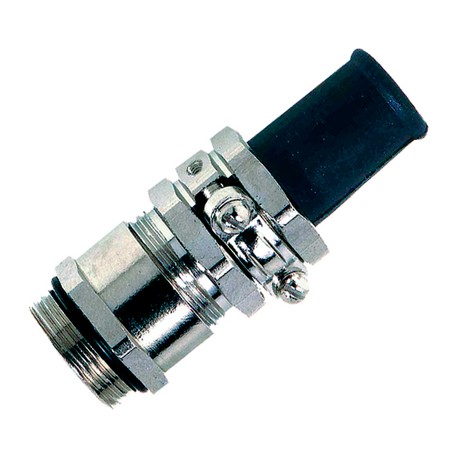

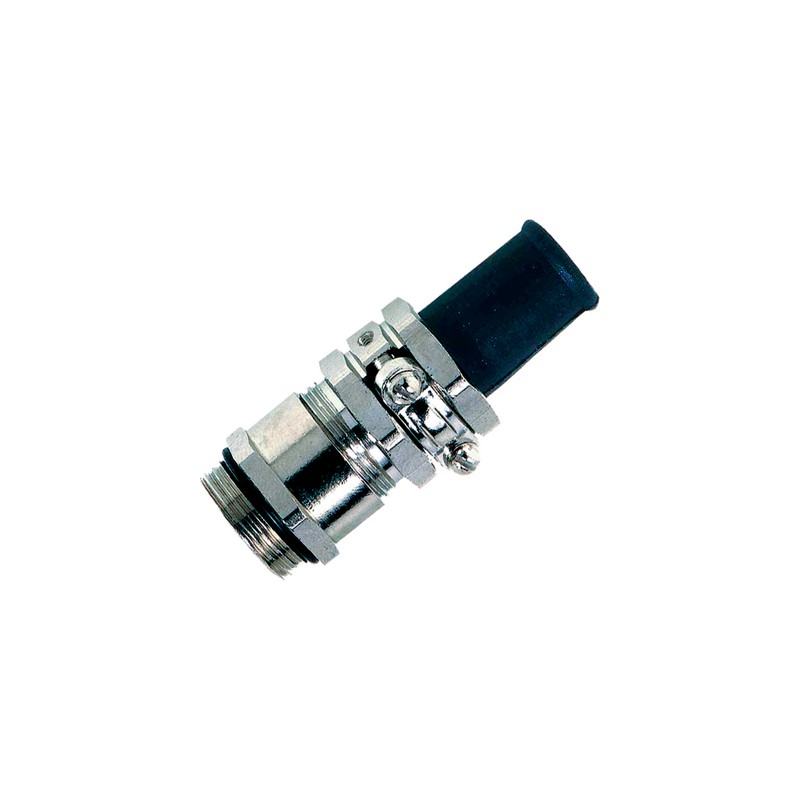

52010880 LAPP СКИНДИХТ СР ПГ 21/16/15/12

Преимущества

• Отличная герметизация с защитой от перегибов
• Оптимальный низкоомный контакт с экраном, 360°
• защита кабелей от растягивающих нагрузок
• Щадящее крепление кабеля
• Высокая степень защиты

Области применения

• Кабельный ввод для заземления с дополнительной защитой от перегибов. Область применения: везде, где могут возникнуть сильные электромагнитные поля.
• Подвижные детали машин
• Конвейерные и транспортные системы
• Автоматические производственные линии
• Техника измерения, управления и регулирования

Конструкция

• Соединительная резьба PG

Примечание

• Подходящая контргайка SKINDICHT® SM
• Для корпусов с лакированным, анодированным или порошковым покрытием необходимы контргайки для выравнивания потенциала земли типа SKINDICHT® SM-PE для обеспечения оптимального контакта
• Код заказа в качестве примера:
  SRE 13,5 / 9 / 9 / 6
  13,5 = PG-винтовая резьба нажимного винта
  9 = PG-соединительная резьба
  9 = внутренний диаметр уплотнительного конуса
  6 = внутренний диаметр заземляющей гильзы

Классификация

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000441
• Описание класса ETIM 6.0: Кабельный ввод

Внимание

• Монтажные размеры
  см. табл. T21 в приложении

По запросу

• Поставляются также с удлиненной соединительной резьбой

Материал

• Корпус: латунь, покрытая никелем
  Заземляющие гильзы: латунь
  Защита от перегибов: CR/NBR (хлоропреновая/бутадиеновая резина)
  О-кольцо: NBR (бутадиеновая резина)

Класс защиты

• IP 65

Tемпературный диапазон

• от -20 до +80 °C
