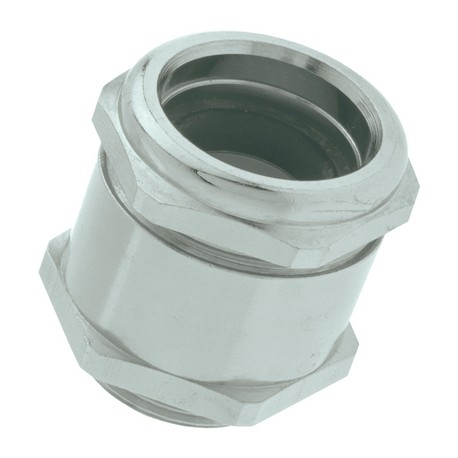

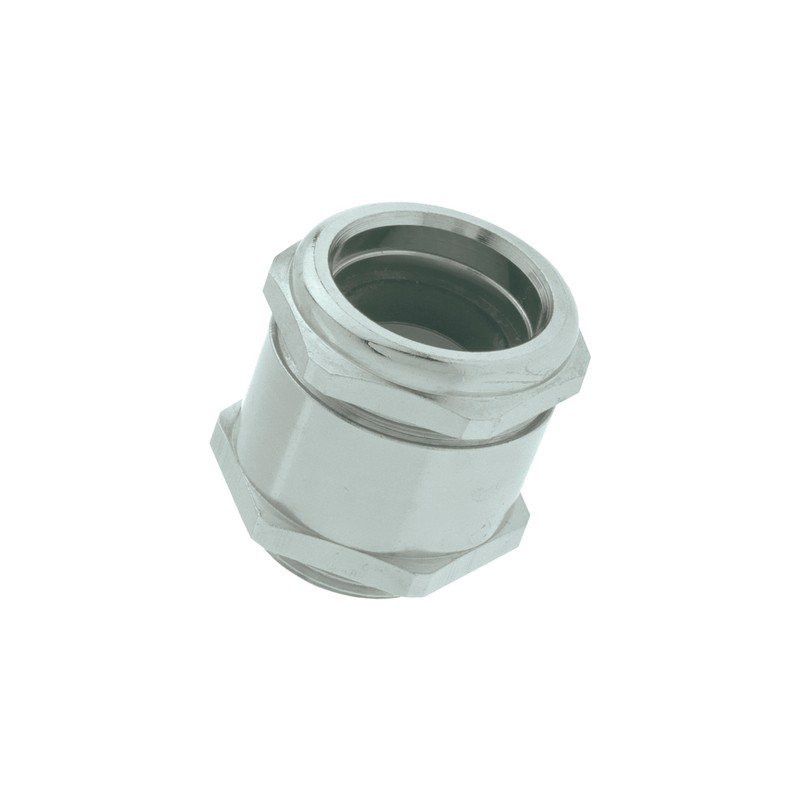

52010400 LAPP СКИНДИХТ ШВЕ ПГ 9/9/6/3,2

Преимущества

• Оптимальный низкоомный контакт с экраном, 360°
• Высокая степень защиты
• Высокая защита от растягивающих усилий

Области применения

• Кабельные вводы для заземления экрана, применяются там, где могут возникнуть сильные электромагнитные поля.
• Медицинская техника
• Преобразователь частоты
• Аэропорты
• Техника измерения, управления и регулирования

Конструкция

• 1 промежуточный штуцер
• 2 заземляющая гильза
• 3 уплотнительный конус
• 4 конус из латуни
• 5 зажимная гайка

Примечание

• Подходящая контргайка SKINDICHT® SM
• Для корпусов с лакированным, анодированным или порошковым покрытием необходимы контргайки для выравнивания потенциала земли типа SKINDICHT® SM-PE для обеспечения оптимального контакта
• Пример кода заказа:
  SHVЕ 13,5/9/9/5
  13,5 = PG-винтовая резьба нажимного винта
  9 = PG-соединительная резьба
  9 = внутренний диаметр уплотнительного конуса
  5 = внутренний диаметр заземляющей втулки

Классификация

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000441
• Описание класса ETIM 6.0: Кабельный ввод

Внимание

• Монтажные размеры
  см. табл. T21 в приложении

Материал

• Корпус: латунь, покрытая никелем
  Заземляющая гильза: латунь
  Уплотнительный конус: CR (хлоропреновая резина)
  О-кольцо: NBR (бутадиеновая резина)

Класс защиты

• IP 68 - 10 bar

Tемпературный диапазон

• от -20 до +80 °C
