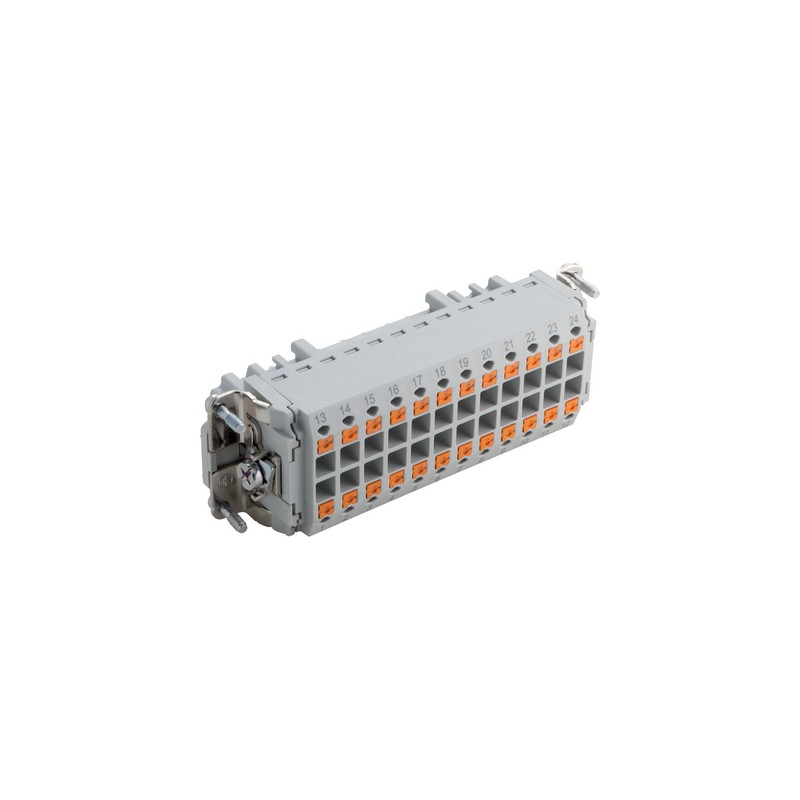

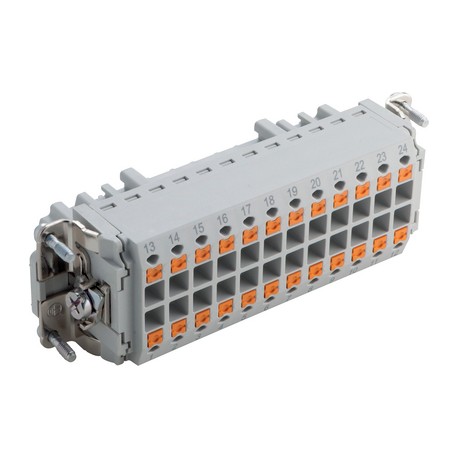

44423210 LAPP ЭПИК H-BE 24 SP 25 48

Преимущества

• Вставка стержней с торцевыми втулками в вставки Push-In обеспечивает безопасность монтажа и экономию времени без каких-либо инструментов
• Простой демонтаж и вставка проводов нажатием оранжевой кнопки
• Испытательный разъем для стандартного 2-миллиметрового испытательного наконечника для легкого тестирования вставок Push-In
• Железнодорожное применение
  - Противопожарная защита на железнодорожных транспортных средствах: испытание в соответствии с EN 45545-2. Наборы требований R22 и R23. Уровень опасности HL1, HL2 и HL3
• Серия EPIC® H-BE подходит для применений, требующих надежного соединения при работе с высокими напряжениями и токами

Область применения

• Машиностроение
• Пластмассовая промышленность
• Световые и звуковые технологии
• Железнодорожные приложения / автомобилестроение

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000438
• ETIM 5.0 Описание класса: Контактная вставка для промышленных разъемов

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000438
• ETIM 6.0 Класс-Описание: Контактная вставка для промышленных разъемов

Номинальное напряжение (В)

• IEC: 500 VUL: 600 VCSA: 600 V

Номинальное импульсное напряжение

• 6 кВ

Номинальный ток (А)

• МЭК: 16 А
  УЛ: 13 А
  ККА: 13 А

Степень загрязнения

• 3

Воспламеняемость

• УЛ94 В-0

Контактное сопротивление

• < 2 мОм

Контакты

• Медный сплав, твердо посеребренный

Количество контактов

• 48 + ПЭ

Методы прекращения

• Нажимая на оконечная оконечная: 0,14 - 2,5 мм²

Длина зачистки (мм)

• 10

материал

• ПО Полиамид

Цикл механической работы

• 500

Сертификаты

• UL-протестировано:
  Номер файла UL: E75770

Диапазон температур

• от -40°C до +100°C, кратковременное время до +125°C
