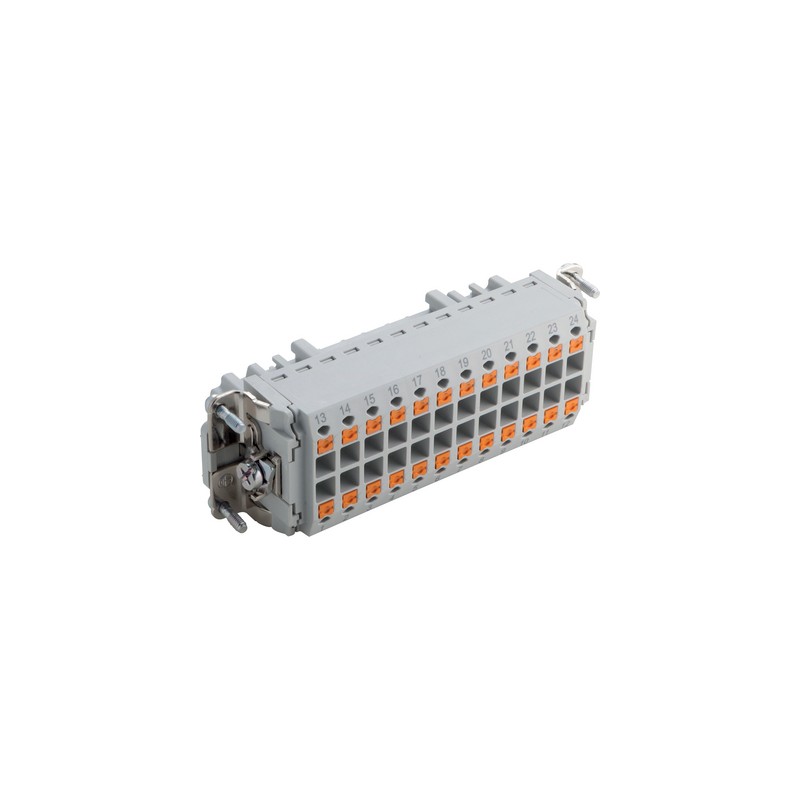

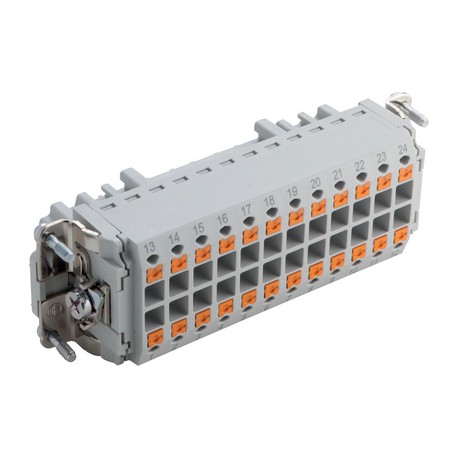

44423206 EPIC H-BE 24 SP LAPP изоляторы с винтовым соединением

Преимущества

• Фиксация обжатых жил происходит быстро, безопасно и легко без дополнительных инструментов
• Простое отключение и подключение проводов с помощью нажатия на кнопку оранжевого цвета
• Тестовая розетка для стандартных 2 мм вилок для простого применения вставок с самозажимным типом соединения
• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• Блоки контактов серии EPIC® H-BE отличаются возможностью применения для более высокого напряжения, токовых нагрузок, а также высокой надежностью и безопасностью

Области применения

• Машиностроение
• Переработка пластмасс
• Оборудование для проведения концертных и массовых мероприятий
• Для применения в железнодорожном транспорте / транспортное машиностроение

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000438
• ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

• Идентификатор класса ETIM 6.0: EC000438
• Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

• IEC: 500 VUL: 600 VCSA: 600 V

Номинальное импульсное напряжение

• 6 кВ

Номинальный ток, A

• IEC: 16 A
  UL: 13 A
  CSA: 13 A

Степень загрязнения

• 3

Воспламеняемость

• UL94 V-0

Переходное сопротивление

• < 2 мОм

Контакты

• Медный сплав, посеребрённые

Количество контактов

• 24 + PE

Допустимые сечения жил кабеля

• для штампованных контактов: 0,14-2,5 мм²

Длина удаленной изоляции (мм)

• 10

Материал

• PA, полиамид

Количество разъединений

• 500

Сертификаты соответствия

• UL-испытан:
  Регистрационный номер UL:E75770

Tемпературный диапазон

• от -40°C до +100°C, кратковременно до +125°C
