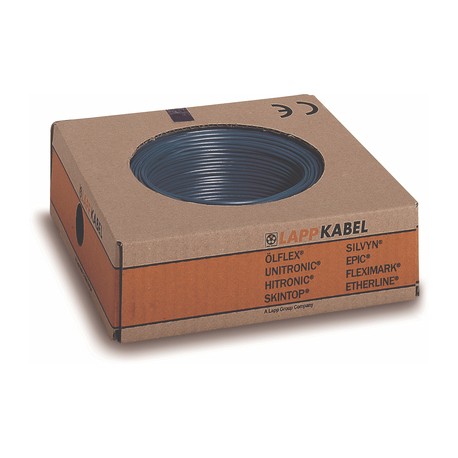

4180611 LAPP Мультистандартный SC 1 1X1 GN

Преимущества

• Для применения на основных глобальных рынках
• Упрощена техническая документация
• Упрощенное складирование
• Экономичность в изготовлении

Области применения

• Для монтажа в промышленных областях
• Внутренняя разводка в приборах
• Разводка в распределительных электрошкафах

Характеристики

• Не поддерживают горение в соответствии с IEC 60332-1-2
• Огнестойкие по UL VW1/CSA FT1
• Маслостойкие

Стандарты / Сертификаты соответствия

• Сечения жил кабелей по гармонизированным стандартам даются в мм² или в AWG, соответствие сечений можно найти в таблице Т16 в приложении к каталогу.
• Сертификация: <HAR> H05V-K по EN 50525-3-31, UL AWM Style 1007/1569, по стандарту UL 758, UL AWM file number U.I.Lapp GmbH: E63634, CSA AWM I A/B по стандарту CSA C22.2 No.210-05, CSA класс 5851-01

Конструкция

• Жилы из медных лужёных тонких проволок
• Изоляция жил на основе специального ПВХ-пластиката

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000993
• ETIM 5.0 Class-Description: провода одножильные

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000993
• Описание класса ETIM 6.0: одножильный провод

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• 4 x D при соответствующем применении; 2 x D при осторожном изгибе

Номинальное напряжение

• HAR / IEC: U₀/U: 300/500 В;
  UL (AWM): U: 300 В;
  CSA (AWM I A/B): U: 300 В

Испытательное напряжение

• 2000 В

Tемпературный диапазон

• Неподвижная прокладка: HAR / IEC: от -40 °C до +70 °C; UL (AWM): до +105 °C; CSA (AWM I A/B): до +105 °C
