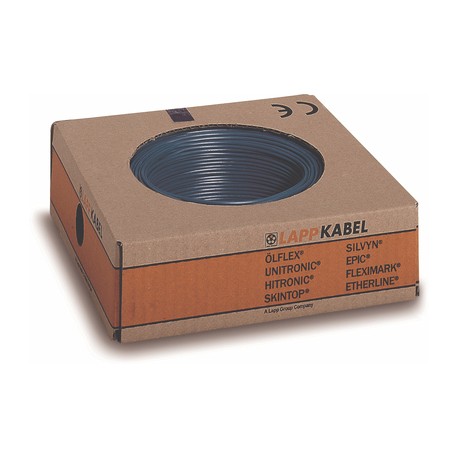

4160707 LAPP Мультистандартный SC 2.1 1X6 VT

Преимущества

• Многочисленные возможности использования
• Минимальная потребность в технической документации благодаря многочисленным международным сертификатам, которыми обладает кабель
• Упрощенное хранение; Снижение затрат на производственные процессы
• Может использоваться с "XL Концевые муфты и наконечники, изолированные"

приложение

• "Заводская проводка" = прокладка кабелей на месте
• "Полевая проводка" = Полевая проводка
• Внутренняя проводка электрического и электронного оборудования
• Электропроводка электрических панелей
• 4 AWG ≥ одножильные проводники с зеленой изоляцией могут использоваться в качестве защитного проводника (заземляющего проводника оборудования) на платформе в соответствии с NFPA 70 (NEC)

Особенности продукта

• Самозатухание в соответствии с IEC 60332-1-2
• Самозатухающие в соответствии с UL VW1 / CSA FT1
• Маслостойкий

Ссылки на нормы / Утверждения

• Мультистандартные кабели с жилами с номинальными размерами в мм² или AWG/kcmil. Основная секция показана в таблице ниже, в то время как аналогичная секция другой системы показана в таблице T16. Для этого эквивалентного сечения размер проводника часто больше указанного номинального значения.
• Сертификаты типа кабеля: <HAR> H07V-K согласно EN 50525-2-31, UL AWM
  стиль 1015 (с UL согласно стандарту UL UL 758, номер файла UL AWM компании U.I. Lapp GmbH: E63634), (UL) MTW (с UL согласно стандарту UL UL 1063, номер файла MTW компании U.I. Lapp GmbH (UL): E198296), CSA TEW (с номером файла CSA согласно стандарту CSA CSA C22.2 No 127, класс CSA 5835-01)

Строительство

• Нити тонких проволок из луженой меди
• Изоляция проводников из ПВХ

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000993
• Описание класса ИДВТ 5.0: одножильный кабель

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000993
• ETIM 6.0 Класс-Описание: Дирижер

Канатные проводники

• Тонкие провода в соответствии с VDE 0295, класс 5 / IEC 60228 класс 5

Минимальный радиус изгиба

• Согласно EN 50565-1;
  Наружный диаметр ≤ 8 мм: 4 x DE*/2 x DE**;
  наружный диаметр 8 < ≤ 12 мм: 5 x ED*/3 x DE**;
  Наружный диаметр > 12 мм: 6 x DE*/4 x OD**

Номинальное напряжение (В)

• HAR/IEC:U₀/U: 450/750 В;
  UL (AWM): U: 600 В;
• УЛ (МТЗ): U: 600 В;
  CSA(TEW): U: 600 В

Диапазон температур

• Стационарная установка: HAR / IEC: от -40°C до +70°C; UL (AWM): при +105°C;
• UL (MTW): при +90°C; CSA (TEW): при +105°C
