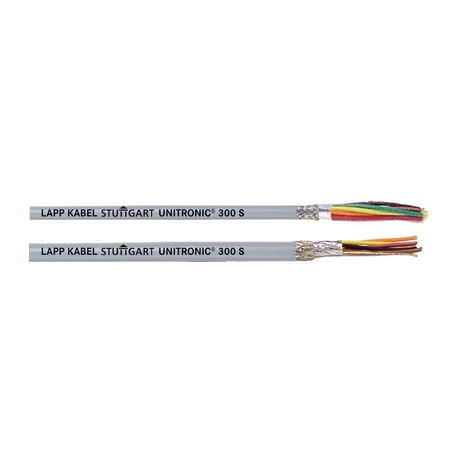

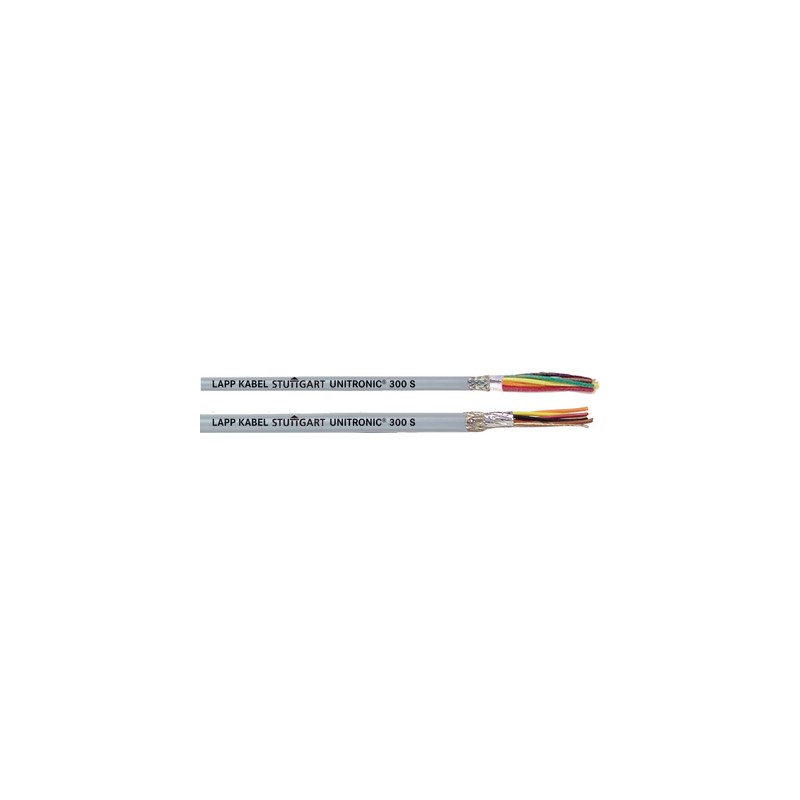

302025 LAPP ЮНИТРОНИК 300 20/25C

Преимущества

• Различные области применения благодаря многочисленным сертификациям
• Простой и экономичный монтаж, нет необходимости в закрытых кабельных системах (возможна открытая прокладка)

Области применения

• Сигнальные кабели и кабели управления для внутренней и наружной прокладки
• Для применения в Северной Америке
• В США прокладка прямо по платформе на основе CMG, PLTC или ITC, в сочетании с -ER (Exposed Run) для незащищенных переходных секций длиной макс. в 1,8 м каждая
• Прямая прокладка в земле благодаря разрешению DIRECT BURIAL, сечение жил 18 AWG & 16 AWG допускают стандарты USA
• Торсионная стойкость до ±150°/м в конденсатной ловушке ветрогенераторов

Характеристики

• Маслостойкие по UL, OIL RES I
• Подходят для применения с торсионными нагрузками, типичными для ветросиловых установок

Стандарты / Сертификаты соответствия

• USA: (UL) CMG [E130334], (UL) PLTC-ER (18 AWG + 16 AWG) [E216027], (UL) PLTC (>24 AWG) [E216027], (UL) ITC-ER (18 AWG + 16 AWG) [E196134], UL AWM Style 2464 [E100338], DIR BUR (18 AWG + 16 AWG)
• CAN: c(UL) CMG FT4 [E130334], CSA AWM I/II A/B FT1

Конструкция

• Жилы из медных лужёных тонких проволок
• Изоляция жил из ПВХ- пластиката
• UNITRONIC® 300 S: общий экран из алюминиевой фольги с подпуском контактной жилы и оплётки из медных лужёных проволок (плотность оплётки 75%)
• Наружная оболочка: специальный ПВХ
• Цвет наружной оболочки: темно серый (схожий с RAL 7005)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000830
• Описание класса ETIM 6.0: Кабель для передачи данных

Маркировка жил

• см. табл. T9 в приложении

Конструкция жилы

• Жилы из медных тонких проволок

Применение в ветросиловых установках

• TW-0 и TW-2, см. таблицу T0 в приложении к каталогу

Минимальный радиус изгиба

• При монтаже: 4 x D
• Экранированные: 6 x D

Номинальное напряжение

• В соответствии с UL-Rating: 300 В
  IEC: не для силовых цепей

Испытательное напряжение

• 1500 B

Tемпературный диапазон

• Ограниченная подвижность / Северная Америка: от -25 до +105 °C (AWM для США: +80 °C)
• Неподвижное применение / Северная Америка: от -40 до +105 °C (AWM для США: +80 °C)
