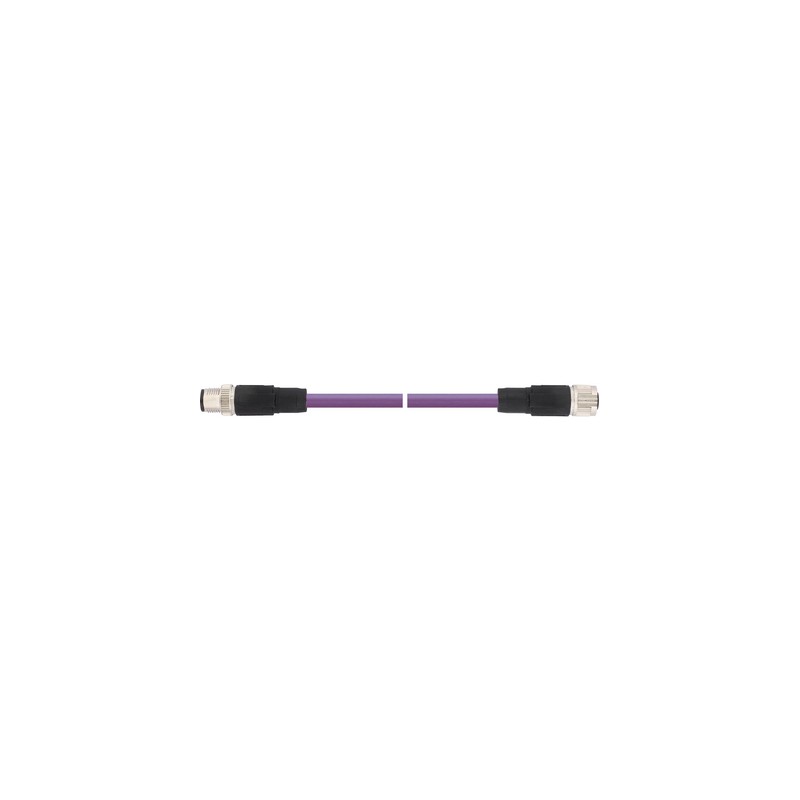

22260799 AB-DN-M12MS-10,0PUR-M12FS LAPP DeviceNet/CANopen кабель: M12 штекер и M12 гнездо

Преимущества

• Экономичная и рациональная разводка Fieldbus S/A (датчик/исполнительный механизм)
• Экономия места для монтажа благодаря габаритам
• Быстрое и простое отслеживание ошибок
• Износостойкие

Области применения

• Машиностроение, промышленное оборудование

Характеристики

• 5-жильный DeviceNet/CANopen кабель, экранированный
• M12 штекер, A-кодировка с быстрой защёлкивающейся блокировкой
• Для применения в буксируемых кабельных цепях
• Кабели имеют маркировочные манжеты

Стандарты / Сертификаты соответствия

• UL-AWM-Style 21198 (80 °C / 300 V)

Конструкция

• Сигнальный провод: 2 x 0.25 мм²
  Силовой провод: 2 x 0.34 мм²
  Дренажный провод: 1 x 0.34 мм²
• Цвета изоляции жил: красный/черный, синий/белый
• Наружная оболочка: Безгалогеновый полиуретан, фиолетовый
• Наружний диаметр: 6.7 мм
• Экранированная версия

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001855
• ETIM 5.0 Class-Description: Sensor-actuator патчкорд

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001855
• Описание класса ETIM 6.0: Расфасованный кабель датчика и исполнительного элемента

Материал

• Контакты: CuSn
  Рабочая поверхность контакта: Ni/Au
  Рифления: литьё из цинкового сплава, никелированный
  Корпус: полиуретан, трудновоспламеняемый, самозатухающий

Минимальный радиус изгиба

• Подвижное применение: 70 мм

Класс защиты

• IP65/IP67

Температура окружающей среды (рабочая)

• Plug/socket -25°C to +90°C
• Fixed installation -40°C to +80°C
  Flexing -20°C to +70°C

Кодировка

• A-стандарт

Номинальный ток, A

• 4 A
