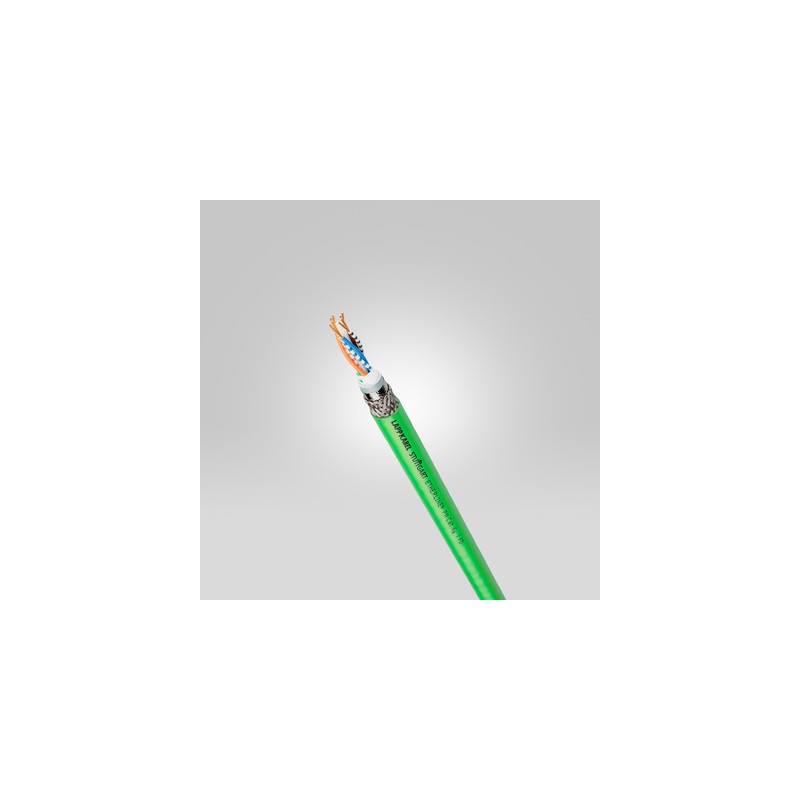

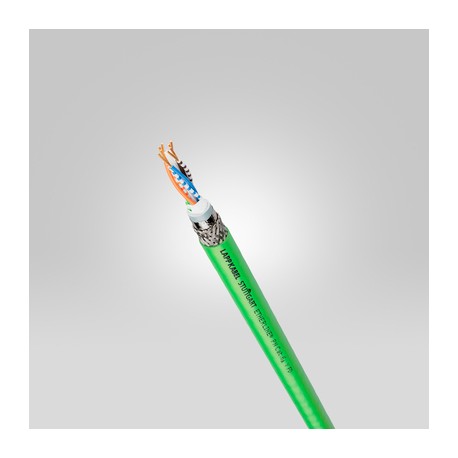

2170590 LAPP ЭФИРЛАЙН ПН Кат. 6A P FD FC

Преимущества

• Для применения в буксируемых
  кабельных цепях, для подвижных
  частей оборудования, в помещениях с сухой и влажной средой
• 4-х парные: 100 Мбит/с до 10 Гбит/с для промышленного Ethernet
• Высококачественный экран для
  участков с электромагнитной нагрузкой
• Кабели для Industrial Ethernet для применения в экстремальных условиях эксплуатации

Области применения

• Особо гибкое применение (напр., буксируемые кабельные цепи и т. д.)
• Машиностроение, приборостроение, монтаж распределительных электрошкафов
• Подходят для сетей EtherCAT и EtherNet/ IP

Характеристики

• Наружная оболочка из полиуретана (PUR), стойкая к минеральным маслам и износостойкая
• Маслостойкий в соотв. с IEC 60811-2-1
• Кабели CAT.6A для скорости передачи до 10 Гбит/с, для применения в буксируемых кабельных цепях
• Отвечает требованиям CAT.6A, ISO/IEC 11801 и EN 50173

Стандарты / Сертификаты соответствия

• Электрические требования в соответствии с IEC 61156-6
• UL approvals see data sheet
• Не распространяет горение согл. IEC 60332-1-2

Конструкция

• 7-ми проволочные медные жилы
• Изоляция жил на основе полиолефинов
• SF/UTP: общая оплетка из луженой медной проволоки и покрытой алюминием пленки, 2 жилы в паре, 4 пары с разделительным крестом
• Внутренняя оболочка из безгалогеновой смеси
• Наружная оболочка: полиуретан без галогенов / ПВХ-пластикат
• Цвет: зеленый (аналогичен RAL 6018)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Рабочее пиковое напряжение

• (не для силовых цепей) 125 В

Минимальный радиус изгиба

• Подвижное применение: 15 x D
• Неподвижное применение: 8 x D

Испытательное напряжение

• Жила/жила: 1500 В перем. тока
• Жила/экран: 1000 В перем. тока

Волновое сопротивление

• 100 Ом

Tемпературный диапазон

• Неподвижное применение PVC: -40°C до +80°C PUR: -40°C до +80°C
• Подвижное применение:
  ПВХ: от -10°C до +70°C
  PUR: от -30°C до +70°C
