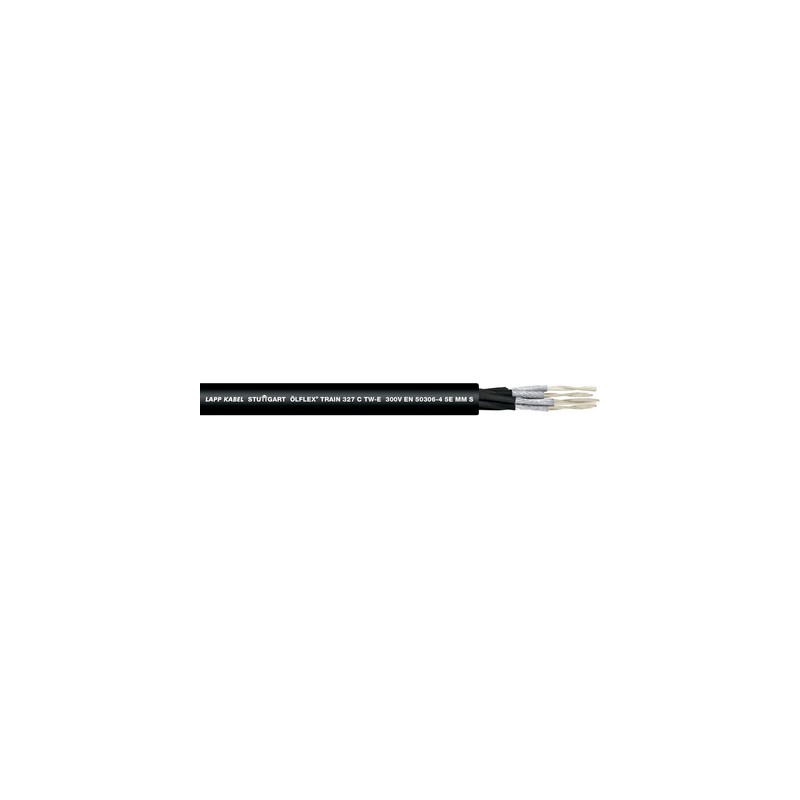

15327013 LAPP ПОЕЗД ÖLFLEX 327 C TW-E 300V 3X(2X1,5)

Преимущества

• Уменьшенная толщина изоляционной стенки, а затем компактная установка
• Экранирование медных носков для удовлетворения требований ЭМС в защите от электромагнитных помех
• Устойчивость к механическому приводу в суровых условиях окружающей среды
• Широкий температурный диапазон
• Снижение распространения пламени повышает защиту от повреждения людей и имущества в случае пожара

приложение

• В промышленных средах для приложений, чувствительных к электромагнитной среде
• Для использования в железнодорожных транспортных средствах, для безопасной стационарной установки и в приложениях с ограниченной подвижностью
• Подходит для управления и мониторинга цепей, а также для зажимных цепей и внутренней проводки оборудования внутри поездов и локомотивов
• Может также использоваться в средах с присутствием масел и в районах с высокими температурами

Особенности продукта

• Реакция на пожар в соответствии с EN/IEC:
  - Без галогенов в соответствии с EN 60754-1
  - Отсутствие агрессивных газов согласно EN 60754-2
  - Отсутствие фтора в соответствии с EN 60684-2
  - Отсутствие токсичных газов согласно EN 50305
  - Низкая плотность дыма согласно EN 61034-2
  - Огнеупорный согласно EN 60332-1-2
  - Отсутствие распространения пламени в соответствии с законом
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Реакция на огонь по НФ:
  - Токсичность газов согласно NF X 70-100
  - Низкая плотность дыма согласно NF X 10-702
  - отсутствие распространения пламени в соответствии с NF C 32-070,
  Кошка. С1 и С2
• Химические свойства:
  - Маслостойкость согласно EN 50306
  - Стойкость к топливу согласно EN 50306
  - Кислотостойкий согласно EN 50306
  - Устойчив к щелочам согласно EN 50306
  - Озоностойкий согласно EN 50306
• Текущий расход в соответствии с EN 50355, Приложение A

Нормативные рекомендации/разрешения

• EN 50306-4 класс E, тип MM S
• EN 45545-2 HL1, HL2, HL3
• НФ Ф 16-101

Строительство

• Луженая медная прядь, 19 или 37 проводов, SRC (специальный круглый проводник)
• Изоляция: сшитое полимерное соединение с электронными пучками в соответствии с EN 50306
• Цвет изоляции: белый с черной нумераровкой
• Экранирование: луженый медный защитный чулок на каждой паре
• Экранированное покрытие: сшитое полимерное соединение с электронными пучками S2 в соответствии с EN 50306
• Наружная оболочка: сшитое полимерное соединение с электронными пучками S2 в соответствии с EN 50306
• Цвет внешней оболочки: черный

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000104
• Описание класса ETIM 5.0: кабель управления

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000104
• ETIM 6.0 Класс-Описание: Управляющего кабеля

Идентификационный код проводника

• белый с черной нумераровкой

Канатные проводники

• 19 или 37 проводов SRC (специальный круглый проводник) в соответствии с EN 50306-1

Минимальный радиус изгиба

• Фиксированная установка: 5 x наружный диаметр
• Случайное перемещение: 10 x наружный диаметр

Номинальное напряжение (В)

• U₀: 600 В переменного тока U₀/U: 300/500 В переменного тока в соответствии с EN 50306 U_м: 550 В переменного тока

испытательное напряжение

• 3,5 кВ переменного тока; 8,4 кВ постоянного тока

Диапазон температур

• Стационарная установка: от -45°C до +125°C (20.000 ч) -50°C по ГОСТ 20.57.406-81
• Случайные движения:
  от -35°C до +105°C
  Короткое замыкание: +160°C (5 с)
