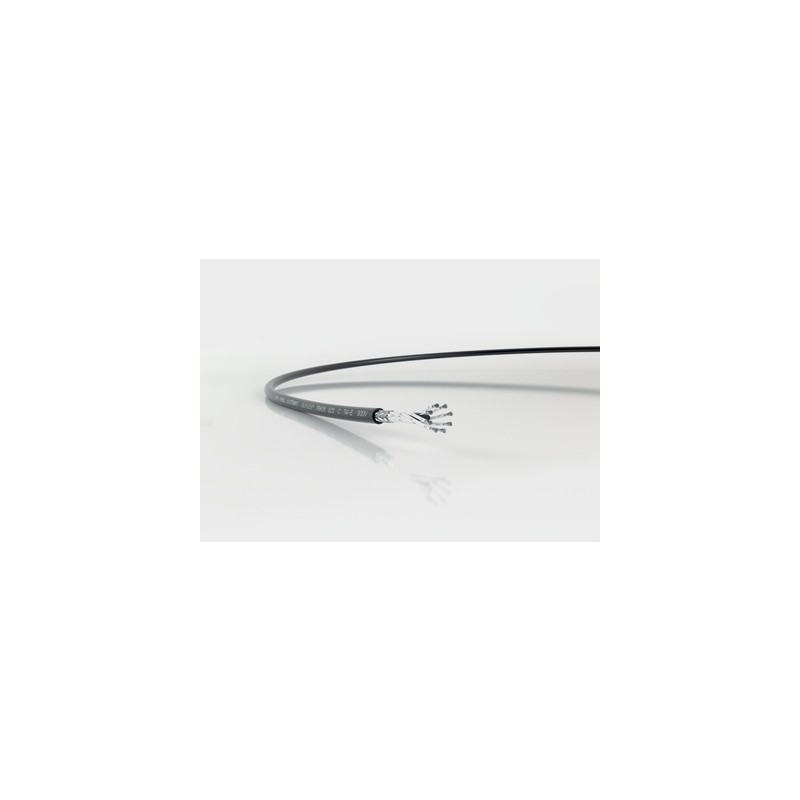

15325000 LAPP ПОЕЗД ÖLFLEX 325 C TW-E 300V 2X0,5

Преимущества

• Уменьшенная толщина изоляции экономит место при монтаже
• Медный экран соответствует требованиям по электромагнитной совместимости и защищает от электромагнитных помех
• Стойкие к механическим нагрузкам в экстремальных условиях
• Расширенный температурный диапазон
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Области применения

• Высокий уровень электромагнитного излучения
• Для использования в рельсовом транспорте, для неподвижной прокладки и для вариантов применения, не предусматривающих перемещения
• Подходит для электроцепей управления и мониторинга, а также для блокирующих электроцепей и внутренней проводки оборудования в поездах и локомотивах.
• Применимо только к маслянистым средам и участкам с повышенной температурой окружающей среды

Характеристики

• Огнестойкость в соответствии с нормами EN/IEC:
  - отсутствие галогена по EN 60754-1;
  - отсутствие коррозионных газов по EN 60754-2;
  - отсутствие фтора по EN 60684-2;
  - отсутствие токсичных газов по EN 50305;
  - низкая плотность дыма по EN 61034-2;
  - пламезамедление по EN 60332-1-2;
  - отсутствие распространения горения EN 60332-3-24 / EN 60332-3-25 /
  EN 50305.
• Огнестойкость в соответствии с нормами NF:
  - токсичность газов по NF X 70-100;
  - низкая плотность дыма по NF X 10-702;
  - отсутствие распространения горения NF C 32-070,
  кат. C1 и C2
• Химические свойства:
  - маслостойкость по EN 50306;
  - стойкость к воздействию топлива по EN 50306;
  - стойкость к воздействию кислот по EN 50306;
  - стойкость к воздействию щелочей по EN 50306;
  - стойкость к воздействию озона по EN 50306.
• Токовая нагрузка по EN 50355, приложение A

Стандарты / Сертификаты соответствия

• EN 50306-4 класс E, тип MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 — классификация: C / F0
  (распространение горения / дым)

Конструкция

• Цвет наружной оболочки: чёрный
• Витая жила из луженой меди, 19 или 37 проводов, специальный круглый соединитель (SRC)
• Изоляция: Полимерный компаунд с электронной сшивкой по стандарту EN 50306
• Цвет изоляции: белый с черной цифровой маркировкой
• Обертка: безгалогенная пластиковая фольга (опционально)
• Экран из лужёных медных проволок
• Наружная оболочка: полимерный компаунд с электронной сшивкой S2 по EN 50306

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: кабели управления

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000104
• Описание класса ETIM 6.0: контрольный провод

Маркировка жил

• белый с черной цифровой маркировкой

Конструкция жилы

• SRC (специальная круглая жила) 19 или 37 проводов по EN 50306-1

Минимальный радиус изгиба

• Неподвижная прокладка: 5-кратный наружный диаметр
• Ограниченная подвижность: 10 x D

Номинальное напряжение

• U₀: 600 В перем. тока U₀/U: 300/500 В перем. тока согласно EN 50306 U_м: 550 В перем. тока

Испытательное напряжение

• 3,5 kV AC; 8,4 kV DC

Жила заземления

• G = с ж/з жилой заземления
  X = без жилы зазаемления

Tемпературный диапазон

• Неподвижная прокладка: от -45 °C до +125 °C (20 000 часов) -50 °C согл. ГОСТ 20.57.406-81
• Ограниченная подвижность:
  от -35 до +105 °C
  Короткое замыкание: +160 °C (5 с)
