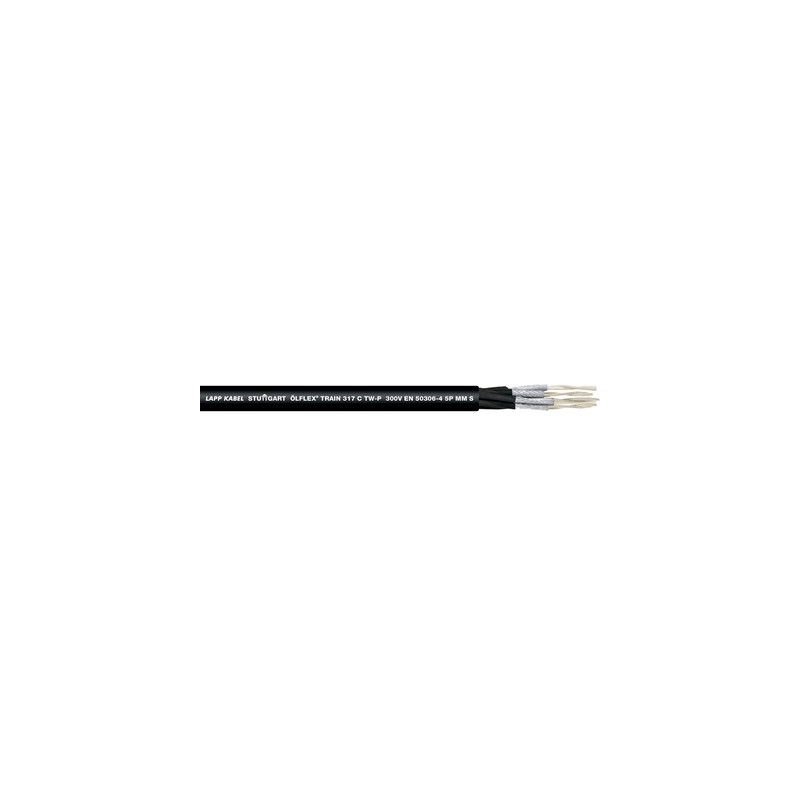

15317010 LAPP ПОЕЗД ÖLFLEX 317 C TW-P 300V 4X(2X1)

Преимущества

• Уменьшенная толщина изоляционной стенки, что позволяет экономить пространство при монтаже
• Медный экран соответствует требованиям ЭМС и защищает от электромагнитных помех
• Устойчивость к механическим воздействиям в суровых условиях окружающей среды
• Расширенный температурный диапазон
• Снижение распространения пламени повышает защиту от повреждения людей и имущества в случае пожара

Область применения

• В средах, чувствительных к электромагнитной среде
• Для использования в железнодорожных транспортных средствах, для стационарных и защищенных установок и применений, где может возникнуть ограниченное движение
• Подходит для цепей управления и мониторинга, а также запорных контуров и внутренней проводки оборудования в поездах и локомотивах
• Также применяется в маслянистых средах и зонах с повышенной температурой окружающей среды

Особенности продукта

• Поведение при пожаре в соответствии с EN/IEC:
  - Без галогенов согласно EN 60754-1
  - Отсутствие коррозионных газов в соответствии с EN 60754-2
  - Без фтора в соответствии с EN 60684-2
  - Отсутствие токсичных газов в соответствии с EN 50305
  - Низкая плотность дыма в соответствии с EN 61034-2
  - Огнестойкий согласно EN 60332-1-2
  - Нет распространения пламени в соответствии с
  EN 60332-3-24 / EN 60332-3-25 /
  EN 50305
• Поведение при пожаре по данным НФ:
  - Токсичность газов согласно NF X 70-100
  - Низкая плотность дыма согласно NF X 10-702
  - отсутствие распространения пламени согласно NF C 32-070,
  Кошка. С1 и С2
• Химические свойства:
  - Маслостойкий согласно EN 50306
  - Водонепроницаемость в соответствии с EN 50306
  - Кислотостойкий согласно EN 50306
  - Щелочестойкий согласно EN 50306
  - Озоностойкий согласно EN 50306
• Номинальная мощность по току в соответствии с EN 50355, приложение A

Ссылки на нормы / Утверждения

• EN 50306-4 класс P, тип MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Классификация: C / F1
  (распространение пламени / дым)

Макияж продукта

• Лужено-медная прядь, 19 или 37 проводов, SRC (Специальный круглый проводник)
• Изоляция: Электронно-лучевое сшитое полимерное соединение согласно EN 50306
• Цвет изоляции: Белый с черными цифрами
• Экран: Лужено-медная оплетка над каждой парой
• Оболочка над экраном: электронно-лучевое сшитое полимерное соединение S2 согласно EN 50306
• Внешняя оболочка: электронно-лучевое сшитое полимерное соединение S2 согласно EN 50306
• Цвет внешней оболочки: Черный

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000104
• ETIM 5.0 Класс-Описание: Кабель управления

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000104
• ETIM 6.0 Класс-Описание: Управляющего кабеля

Основной идентификационный код

• Белый с черными цифрами

Скрутка проводников

• SRC (специальный круглый проводник) 19 или 37 проводов согласно EN 50306-1

Минимальный радиус изгиба

• Исправлена установка:
  5 x наружный диаметр
• Случайное сгибание: 10 x наружный диаметр

номинальное напряжение

• U₀: 600 В переменного тока
  U₀/U: 300/500 В переменного тока согласно EN 50306
  U_м: 550 В переменного тока

испытательное напряжение

• 3,5 кВ переменного тока; 8,4 кВ постоянного тока

Диапазон температур

• Исправлена установка:
  от -45°C до +125°C (20.000 ч)
  -50°C по ГОСТ 20.57.406-81
• Случайные сгибания:
  от -35°C до +105°C
  Короткое замыкание: +160°C (5 с)
