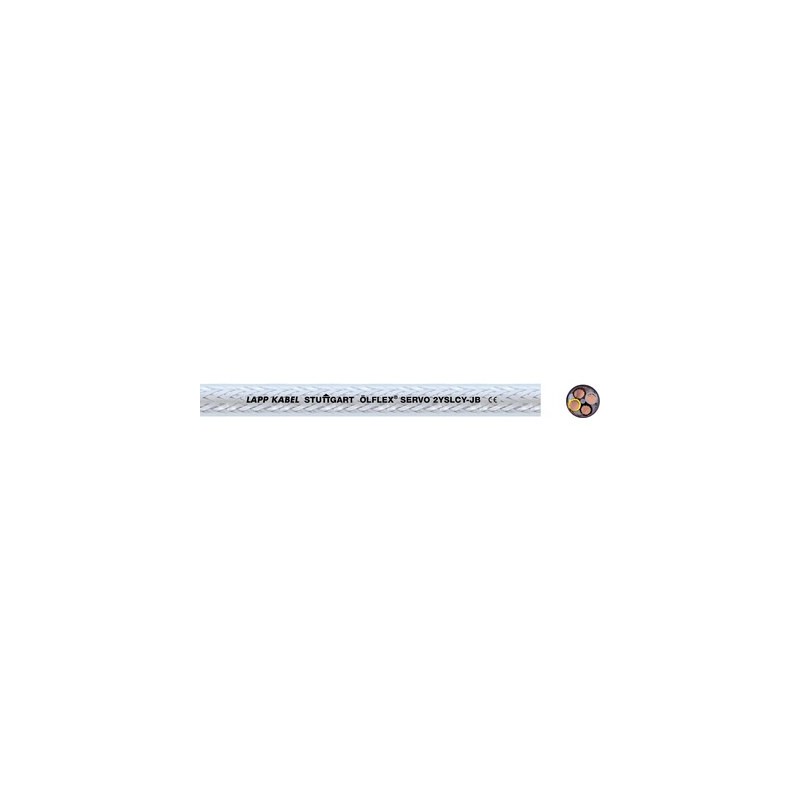

1136463 LAPP СЕРВОПРИВОД ÖLFLEX 2YSLCY-JB BK 4G185

Преимущества

• Кабели имеют лучшую электромагнитную совместимость в соответствии с EN 61800-3 для регулируемы хэлектроприводов
• Высокая мощность передачи для больших скоростей
• Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большей длиной
• Симметричная относительно земли версия 3+3 поддерживает редукцию вредных подшипниковых токов
• Варианты исполнения с черной наружной оболочкой подходят для прокладки на открытом воздухе

Области применения

• Кабели для соединения преобразователя частоты и электродвигателя
• Для применения в помещениях с сухой, влажной и мокрой средой
• Бумажная промышленность
• Химическая промышленность
• Тяжёлая промышленность

Характеристики

• Не поддерживают горение в соответствии с IEC 60332-1-2

Стандарты / Сертификаты соответствия

• На основе стандарта VDE 0207 / 0250 / 0295

Конструкция

• Жилы из тонких медных проволок
• Изоляция жил: полиэтилен
• Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами)
• Экран: из ламинированной алюминиевой фольги с подпуском луженой медной оплеткой
• 4-жильные: прозрачная или черная наружная оболочка из ПВХ-пластиката
• 3+3 жилы: наружная оболочка из ПВХ-пластиката, чёрная, гибкая при низких температурах

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: кабели силовые

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000057
• Описание класса ETIM 6.0: Силовой кабель

Маркировка жил

• Цветовая маркировка жил по HD 308 S2 VDE 0293-308

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• Ограниченная подвижность 15 х D
• Неподвижное применение: 4 х D

Номинальное напряжение

• U₀/U: 600/1000 В

Испытательное напряжение

• Жила/жила: 4000 В
• Жила/экран: 4000 В

Жила заземления

• G = с ж/з жилой заземления
  X = без жилы зазаемления
• Жила заземления при конструкции (3+3) располагается между основными жилами

Tемпературный диапазон

• Подвижное: применение: от -5°C до +70°C Конструкция 3+3 жилы: от -15°C до +70°C
• Неподвижное применение: от -40 до +70 °C
