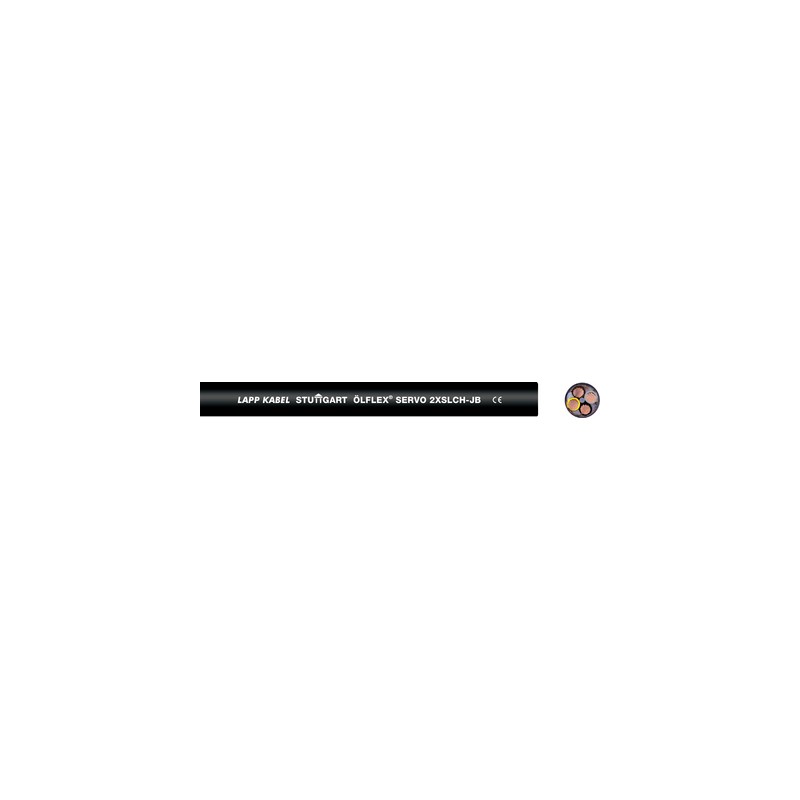

1133508 LAPP СЕРВОПРИВОД ÖLFLEX 2XSLCH-JB 4G50

Преимущества

• Кабели имеют лучшую электромагнитную совместимость в соответствии с EN 61800-3 для регулируемы хэлектроприводов
• Высокая мощность передачи для больших скоростей
• Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большей длиной
• Симметричная относительно земли версия 3+3 поддерживает редукцию вредных подшипниковых токов
• Низкая плотность дыма и токсичность дымовых газов в случае пожара

Области применения

• Кабели для соединения преобразователя частоты и электродвигателя
• Для применения в помещениях с сухой, влажной и мокрой средой
• Бумажная промышленность, автомобильная промышленность
• Пищевая промышленность, упаковочное оборудование
• Металлообрабатывающие станки

Характеристики

• Конструкция кабеля с низкой ёмкостью
• Огнестойкость:
  - пламезамедление (IEC 60332-1-2);
  - отсутствие галогена (IEC 60754-1)
  - отсутствие коррозионных газов (IEC 60754-2);
  - низкая плотность дыма (IEC 61034-2);
  - низкая токсичность (EN 50305).
• Кабели не распространяют горение в соответствии с IEC 60332-3-24 и IEC 60332-3-25
• Стойкие к УФ-лучам и атмосферным воздействиям в соответствии с ISO 4892-2

Стандарты / Сертификаты соответствия

• На основе VDE 0276, 0250, 0207

Конструкция

• Жилы из тонких медных проволок
• Изоляция жил: сшитый полиэтилен (XLPE)
• Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами)
• Экран: из ламинированной алюминиевой фольги с подпуском луженой медной оплеткой
• Оболочка: специальная смесь без галогенов, цвет черный (RAL 9005)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM 5.0 Class-Description: кабели силовые

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000057
• Описание класса ETIM 6.0: Силовой кабель

Маркировка жил

• Цветовая маркировка жил по HD 308 S2 VDE 0293-308

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• Ограниченная подвижность 15 х D
• Неподвижное применение: 4 х D

Номинальное напряжение

• U₀/U: 600/1000 В

Испытательное напряжение

• Жила/жила: 4000 В
• Жила/экран: 4000 В

Жила заземления

• G = с ж/з жилой заземления
  X = без жилы зазаемления
• Жила заземления при конструкции (3+3) располагается между основными жилами

Tемпературный диапазон

• Подвижный монтаж: от -15 до +90 °C
• Неподвижное применение: от -40 до +90 °C
