1023274 LAPP ÖLFLEX СЕРВОПРИВОД FD 7DSL 4G1+(2x0,75)+(2x...

Преимущества

• Повышение экономической эффективности оборудования благодаря более высокой скорости и ускорению
• Только один соединительный кабель между преобразователем частоты и системой обратной связи двигателя. Вместо кабеля энкодера передачу сигналов обеспечивает специальная интегрированная витая пара.
• Меньше кабелей и снижение затрат на соединение
• Конструкция кабеля способствует экономии занимаемого пространства и веса
• Большой срок эксплуатации даже в экстремальных условиях благодаря износостойкой наружной оболочке из полиуретана.
• Стойкие к смазочным материалам на основе минеральных масел, к разбавленным кислотам, к водным щелочным растворам и к другим химическим соединениям.

Области применения

• Силовая приводная техника в системах
  автоматизации
• Для соединения электродвигателя и серворегулятора
• В буксируемых кабельных цепях или подвижных частях оборудования
• Для использования в сборочных машинах и
  подъемно-транспортных устройствах
• Специально для применения во
  влажных средах станочных систем и
  поточных линий

Характеристики

• Максимальная длина переноса DSL: 100 м
• Пожарный сертификат: UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
• Не содержит галогенов
• Конструкция кабеля с низкой емкостью
• Маслостойкие

Стандарты / Сертификаты соответствия

• UL AWM Style 21223cRU AWM I/II A/B FT1
• UL File No. E63634
• Для применения в буксируемых кабельных цепях. Пожалуйста, соблюдайте указания в приложении Т3 каталога

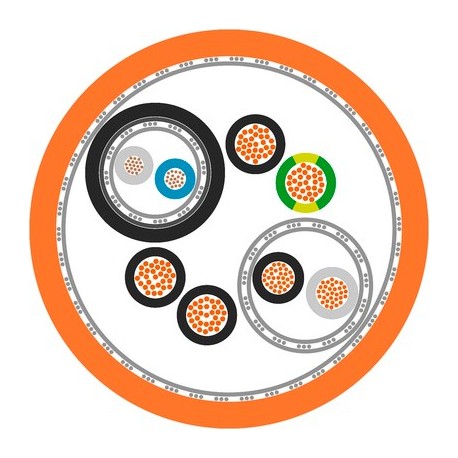

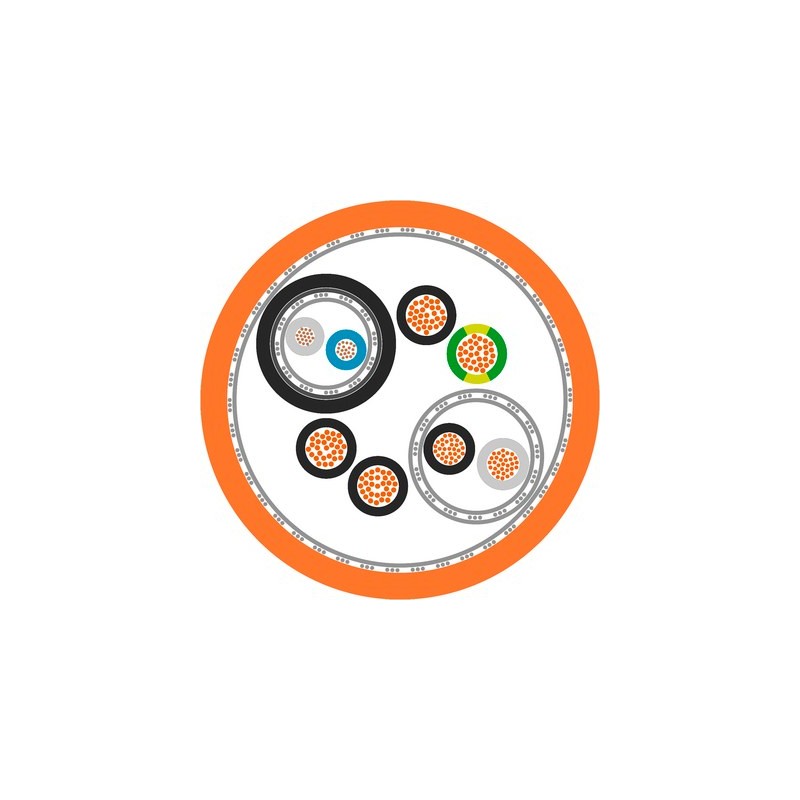

Конструкция

• Неизолированные медные провода из тончайшей медной проволоки (силовые жилы и контрольная пара) и медный луженный проводник из 19-ти проволок (пара данных)
• Изоляция жил: полипропилен
• Индивидуальное исполнение: жилы скручены вместе с отдельно экранированной управляющей парой или без нее и с парой данных DSL
• Обмотка лентой флис
• Оплётка из медных луженых проволок
• Наружная оболочка из полиуретана, цвет оранжевый (RAL 2003)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: кабели управления

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000104
• Описание класса ETIM 6.0: контрольный провод

Маркировка жил

• Силовые жилы: черные с маркировкой U/L1/C/L+; V/L2; W/L3/D /L-; GN/YE жила заземления
• Сигнальная пара: бел, син
  Пара управления (оптионально): чёрная с белыми цифрами 5 + 6

Конструкция жилы

• Жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6/ IEC 60228 кл. гибкости 6
• Витая пара DSL: 19-жильная

Минимальный радиус изгиба

• Подвижное применение: от 7,5 x D
• Неподвижное применение: 5 х D

Номинальное напряжение

• Силовая и контрольная:
  IEC: U₀/U: 600/1000 В
  UL: 1000 В
  Сигнальная пара: 300 В

Испытательное напряжение

• Силовые и контрольные жилы: 4 кВ
  Витая пара: 1 кВ

Жила заземления

• G = с ж/з жилой заземления

Tемпературный диапазон

• Подвижное применение: -40°C до +90°C (UL: +80°C)
• Неподвижное применение: -50°C до +90°C (UL: +80°C)

Циклы изгибов и рабочие параметры

• См. таблицу товаров A2-1 в приложении к нашему онлайн-каталогу
