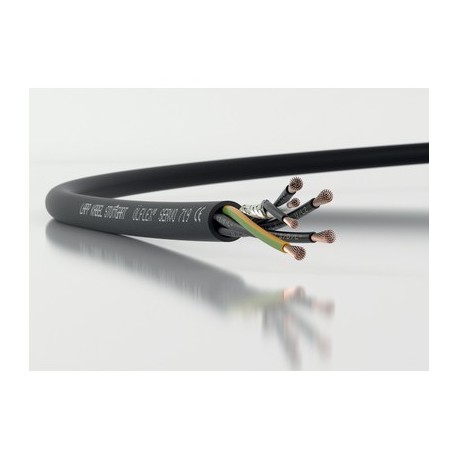

1020068 LAPP ÖLFLEX СЕРВОПРИВОД 719 4G6+(2x1,5)

Преимущества

• Один кабель для различных токовых цепей
• Возможно подключение на большомрасстоянии благодаря конструкции кабеля с низкой ёмкостью
• Сертификация по многочисленным стандартам снижает затраты
• Экономия пространства монтажа за счёт оптимального наружного диаметра кабеля

Области применения

• Для соединения электродвигателя и серворегулятора
• Для неподвижного применения или применения с ограниченной подвижностью
• Техника эксплуатации и монтажа оборудования
• Промышленное оборудование и станки
• Печатные машины

Характеристики

• С низкой ёмкостью
• Пожарный сертификат: UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
• Маслостойкие

Стандарты / Сертификаты соответствия

• США: UL AWM Style 2570
  Канада: cUL AWM Style I/II A/B FT1
• UL File No. E63634

Конструкция

• Жилы из тонких медных проволок
• Изоляция жил: полипропилен
• Индивидуальная конструкция в зависимости от артикула: силовые жилы с/без одной/двух экранированных пар усправления скрченных между собой
• Наружная оболочка из ПВХ-пластиката, цвет чёрный (RAL 9005)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: кабели управления

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000104
• Описание класса ETIM 6.0: контрольный провод

Маркировка жил

• Силовые жилы: черные с маркировкой U/L1/C/L+; V/L2; W/L3/D /L-; GN/YE жила заземления
• Однопарные версии: черный, белый
  Двухпарные версии: черный с белыми цифрами 5; 6; 7; 8
  0,34мм² пары: БЕЛ./КОРИЧ./ЗЕЛ./ЖЕЛТ.

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• Ограниченная подвижность 15 х D
• Неподвижное применение: 6 x D

Номинальное напряжение

• Силовые жилы и жилы управления: IEC U₀/U: 600/1000 В
• UL и CSA: 1000 В

Испытательное напряжение

• Жила/жила: 4000 В
• Жила/экран: 4000 В

Жила заземления

• G = с ж/з жилой заземления

Tемпературный диапазон

• Ограниченная подвижность:
  от -5°C до +70°C (UL: +80°C)
  Неподвижное применение: от -40°C до +80°C
