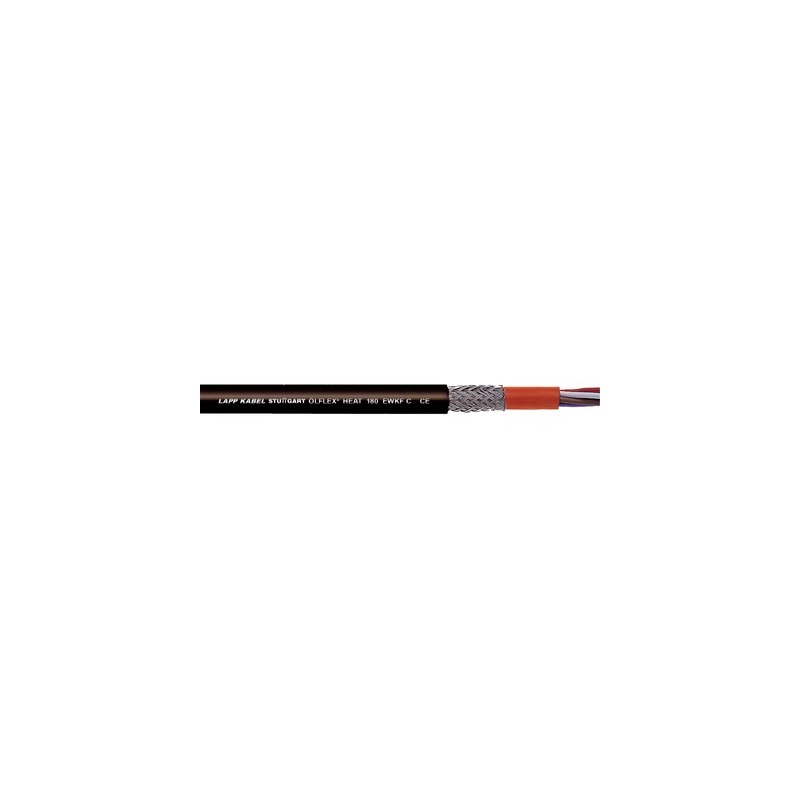

00463223 LAPP ÖLFLEX ТЕПЛО 180 EWKF C 5G2,5

Преимущества

• Долговечная эксплуатация в экстремальных условиях применения по сравнению с традиционными силиконовыми кабелями
• Наружная оболочка, стойкая к надрезам и разрыву, предотвращает механические повреждения
• Экранирование для соблюдения требований по электромагнитной совместимости и для защиты от электромагнитных помех
• Хорошая гибкость, простой монтаж при ограниченном пространстве
• Благодаря материалу EWKF во многих случаях можно использовать неармированные кабели

Области применения

• Зоны с высокой температурой окружающей среды, где проводка периодически подвергается воздействию механических нагрузок
• Типичные области применения:
  - Производство стали, керамики и чугуна
  - Пекарское оборудование и промышленные печи
  - Электротехническая промышленность
  - Строительство саун/соляриев
  - Термические и нагревательные элементы
  - Осветительная техника
  - Вентиляторное оборудование
  - Кондиционеры
  - Технология оцинкования

Характеристики

• EWKF:
  Прочность к надрезам, раздиру, насечкам
• Без галогенов (IEC 60754-1), низкая коррозийная активность дымов (IEC 60754-2), препятствует распространению горения (IEC 60332-1-2)
• Хорошая стойкость к гидролизу и УФ-лучам
• Стойкие ко многим типам масел, спиртов, жиров растительного и животного происхождения и другим химическим веществам
• Следует обеспечить вентиляцию воздуха, т.к. механические свойства силиконовых кабелей уменьшаются при температуре окружающей среды выше +100°C при условии недостаточного поступления воздуха

Конструкция

• Жилы из медных лужёных тонких проволок
• Общая скрутка жил
• Изоляция жил на основе силикона
• Внутренняя оболочка на основе силикона
• Экран в виде оплётки из лужёных медных проволок,
  обмотка плёнкой с перекрытием
• Оболочка: EWKF на силиконовой основе, стойкий к насечкам, черный

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: гибкие кабели

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001578
• Описание класса ETIM 6.0: Гибкий кабель

Маркировка жил

• До 5 жил: по VDE 0293-308 (табл. T9 в приложении)
• От 6 жил: черные с белой цифровой маркировкой

Конструкция жилы

• из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• Ограниченная подвижность: 20 x D
• Неподвижное применение: 6 x D

Номинальное напряжение

• U0/U: 300/500 V

Испытательное напряжение

• 2000 В

Жила заземления

• G = с ж/з жилой заземления
• X = без жилы заземления

Tемпературный диапазон

• от -60 °C до +180 °C
  (необходимо достаточное проветривание)
