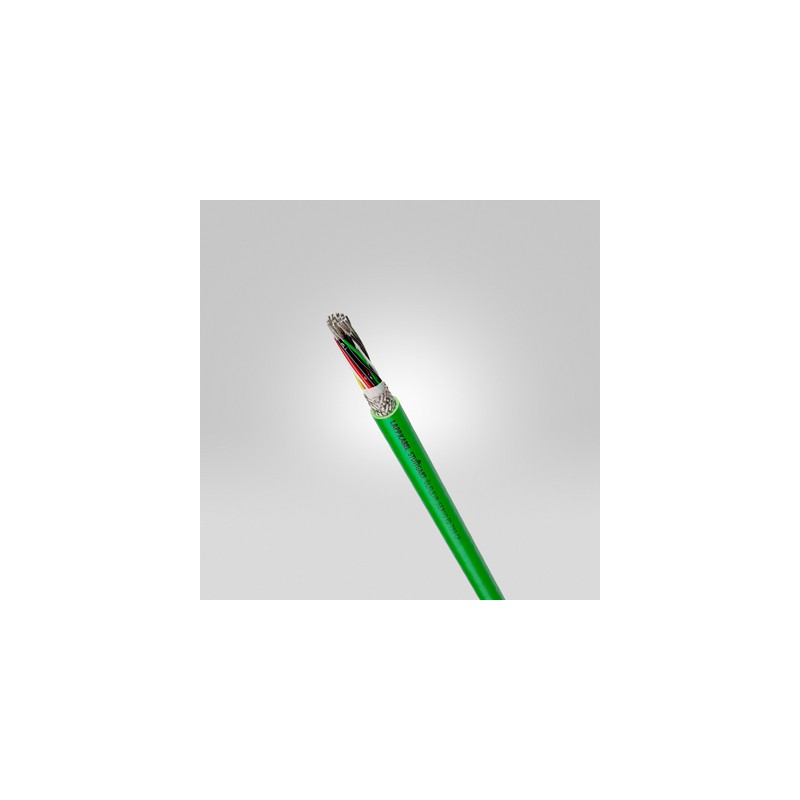

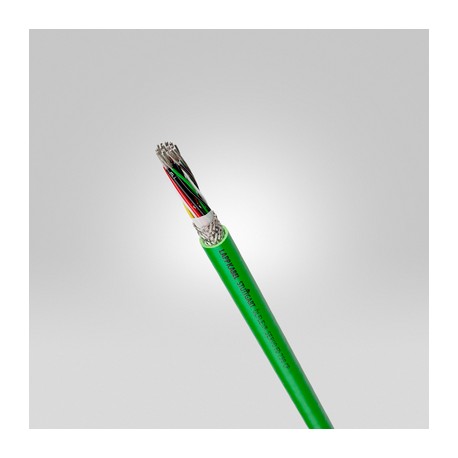

0036941 LAPP СЕРВОПРИВОД ÖLFLEX FD798CP 3x(2x0,14)+(3x0,14)

Преимущества

• Обеспечивает гораздо более высокую скорость и ускорение, что повышает экономическую эффективность машин
• Подходит для использования с энкодерами и резольверами от ведущих производителей
• Тонкий, оптимизированный для веса и объема
• Повышенная долговечность в суровых условиях благодаря прочной наружной оболочке PUR
• Устойчив к контакту со многими смазочными материалами на основе минеральных масел, разбавленных кислот, водных щелочных растворов и других химических сред
• Широкий температурный диапазон для применения в суровых климатических условиях

Область применения

• Соединительный кабель между сервоконтроллером и энкодером/резольвером
• Соединительный кабель между сервоконтроллером и генераторами скорости
• В силовых цепях или движущихся частях машин
• Особенно во влажных помещениях станков и передаточных линий
• Сборочные линии, производственные линии, во всех видах машин
• Для внутреннего и наружного использования

Особенности продукта

• Воспламеняемость:
  UL/CSA: VW-1, FT1
  МЭК/EN: 60332-1-2
• Материалы без галогенов
• Конструкция с низкой емкостью
• Износостойкость и устойчивость к выемкам
• Маслостойкий

Ссылки на нормы / Утверждения

• UL AWM Стиль 20236
• CSA AWM IA/B; IIA/B FT 1
• Номер файла UL Э63634
• Для использования в силовых цепях: Пожалуйста, соблюдайте руководство по сборке Приложение T3

Макияж продукта

• Тонкопроволочный или сверхтонкая проволока, луженый медный проводник
• Изоляция сердечника: полипропилен (PP)
• Ядра (или пары сердечников), скрученные в слои или пучки
• Обратитесь к спецификации для получения более подробной информации
• Нетканое обертывание
• Наружная оболочка PUR, зеленая (RAL 6018)

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000104
• ETIM 5.0 Класс-Описание: Кабель управления

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000104
• ETIM 6.0 Класс-Описание: Управляющего кабеля

Основной идентификационный код

• Подробности см. спецификация ÖLFLEX® SERVO FD 798 CP

Скрутка проводников

• Тонкая проволока или сверхтонкая проволока

Минимальный радиус изгиба

• Сгибание: от 7,5 x наружный диаметр
• Фиксированная установка: 4 x наружный диаметр

номинальное напряжение

• IEC: 30 В
• UL & CSA: 30 В

испытательное напряжение

• Ядро/ядро: 1500 В RMS
• Ядро/экран: 750 В RMS

Диапазон температур

• Сгибание: от -40 °C до +90 °C
  (UL/CSA: +80°C)
• Фиксированная установка: от -50 °C до +90 °C
  (UL/CSA: +80°C)

Циклы гибки и рабочие параметры

• Смотрите селекционную таблицу А2-1 в приложении к нашему онлайн-каталогу
