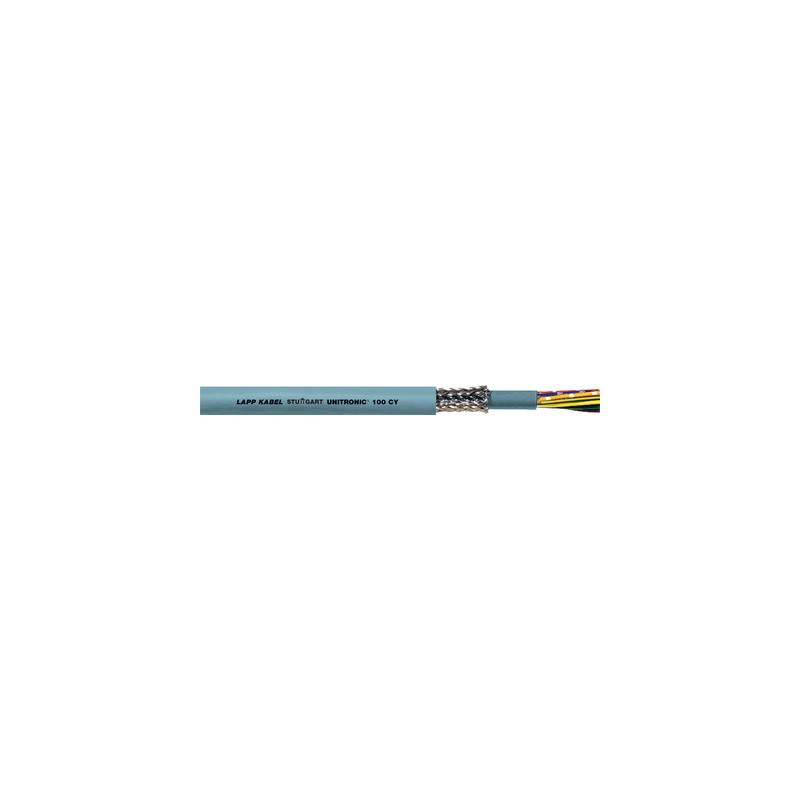

0034007 LAPP ЮНИТРОНИК 100 CY 3x0,14

Области применения

• Кабели управления и сигнальные кабели применяются в электронике, для вычислительных машин, электронных приборов управления и регулирования, весов, офисного оборудования и применяются там, где требуются кабели управления оптимальных размеров.

Характеристики

• Прочная, гибкая, износостойкая наружная оболочка
• Оптимальный наружный диаметр, несмотря на большое количество жил
• Конструкция как у кабелей UNITRONIC® 100, дополнительно экран в виде оплётки из медных лужёных проволок
• Не поддерживают горение в соответствии с IEC 60332-1-2
• От 3 жил с жилой заземления (желт./зеленая)
  2-жильные (черный, синий)

Стандарты / Сертификаты соответствия

• На основе стандарта: VDE 0814 или VDE 0812

Конструкция

• Жилы из медных тонких проволок, жилы сеч. 0,35 мм² - семипроволочные
• Изоляция жил из ПВХ- пластиката
• Внутренняя оболочка из ПВХ-пластиката
• В кабелях сечением 0,14 мм² вместо внутренней оболочки используется полиэстерная пленка под оплеткой.
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ-пластиката
  Цвет: серый (RAL 7001)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: кабели управления

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000104
• Описание класса ETIM 6.0: контрольный провод

Маркировка жил

• UNITRONIC® цветовую маркировку см. табл. в приложении Т7

Рабочая емкость

• прим. 120 нФ/км

Индуктивность

• прим. 0,7 мH/км

Конструкция жилы

• Жилы гибкие,
  0,34 мм²: 7-проволочные жилы

Минимальный радиус изгиба

• Ограниченная подвижность: 20 x D
• Неподвижное применение: 6 x D

Жила заземления

• жёлто/зелёная

Tемпературный диапазон

• Ограниченная подвижность: от - 5 до + 70 °C
• Неподвижное применение: от -40 до +80 °C
