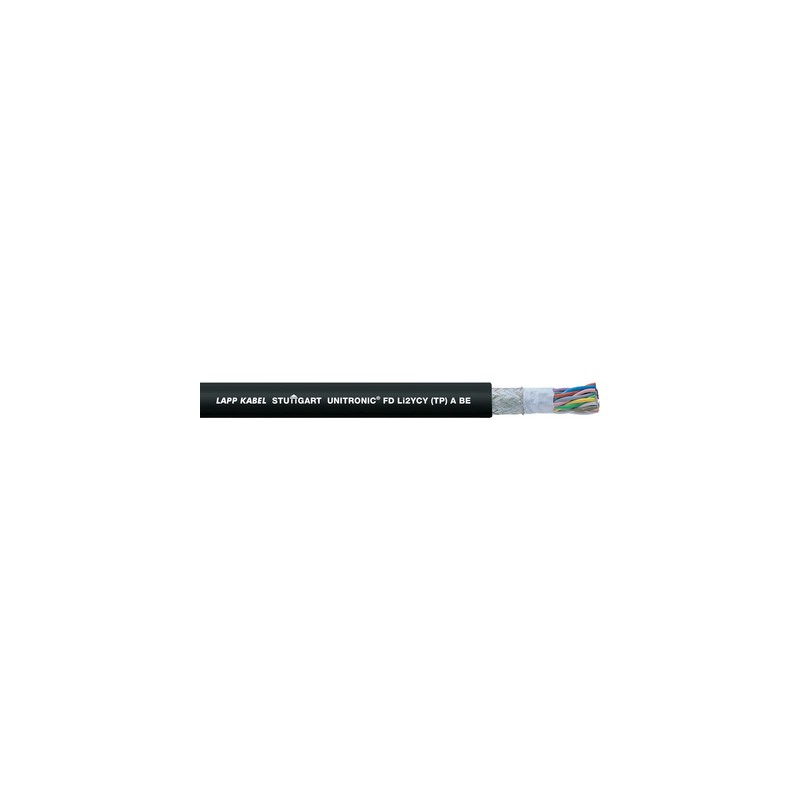

0031396 LAPP ЮНИТРОНИК FD Li2YCY (TP) A BE 1X2X0,34

Преимущества

• Улучшенные характеристики передачи благодаря малоемкостной изоляции жил и парной скрутке
• Спецификация провода оптимизирована под использование в буксируемых кабельных цепях в США на основе NFPA 79, раздел 12.9.2

Области применения

• Для применения в электрических цепях измерения, управления и регулирования
• Линейные роботы, манипуляторы
• Для буксируемых кабельных цепей, при горизонтальной установке путь перемещения до 50 м
• For use in chain/carrier: Please respect the assembly guidelines listed in Appendix T3

Характеристики

• С низкой ёмкостью
• Оптимизированы под EMV благодаря полностью медной экранирующей оплетке кабеля
• Гибкость для использования в буксируемых кабельных цепях
• Маслостойкий в соответствии с DIN EN 50290-2-22 (TM54)
• Не поддерживают горение в соотв. с IEC 60332-1-2, UL VW-1, CSA FT 1

Стандарты / Сертификаты соответствия

• На основе стандарта VDE 0812
• UL AWM Style 2570 80 °C 1000V (external interconnection) для США (UL File No.: E63634) и среди прочего в отношении к NFPA 79, раздел 12.9.2
• AWM I/II A/B 80 °C 1000В согласно CSA C22.2 № 210-15, сертифицировано UL (cRU) для Канады
• Соответствие нормам ЕС и маркировка согласно европейской директиве RoHS

Конструкция

• Гибкий кабель из медных проволок, без изоляции
• Малоемкостная полиэтиленовая изоляция жил
• Обмотка лентой флис
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ
  Цвет наружной оболочки: черный (похожий на RAL 9005)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Маркировка жил

• UNITRONIC^®
  FD Li2YCY (TP) A BE:
• DIN 47100, см. таблицу T9

Рабочая емкость

• До 0,5 мм²: 60 нФ/км
• До 1,0 мм²: 70 нФ/км

Индуктивность

• прим. 0,65 мH/км

Конструкция жилы

• Жилы из медных тонких проволок
• От 0,5 мм²: с проводами малого сечения/класс многожильных кабелей 6 согласно IEC 60228/VDE 0295

Минимальный радиус изгиба

• Подвижное применение: 7,5 x D
• Неподвижное применение: 4 x D

Сопротивление шлейфа

• Ом (DC) и петля/двухсторонняя, при 20 °C
• 0,14 мм² (26 AWG): 276,0 Ω∕км;
  0,25 мм² (24 AWG): 158,0 Ω∕км;
  0,34 мм² (22 AWG): 110,8 Ω∕км;
  0,5 мм² (21 AWG): 78,0 Ω∕км;
  0,75 мм² (19 AWG): 52,0 Ω∕км;
  1 мм² (18 AWG): 39,0 Ω∕км

Tемпературный диапазон

• Подвижный монтаж:
  VDE: от -5 °C до 70 °C
  UL AWM: от -5 °C до 80 °C
• Неподвижная прокладка:
  VDE: от -40 °C до 70 °C
  UL AWM: от -5 °C до 80 °C
