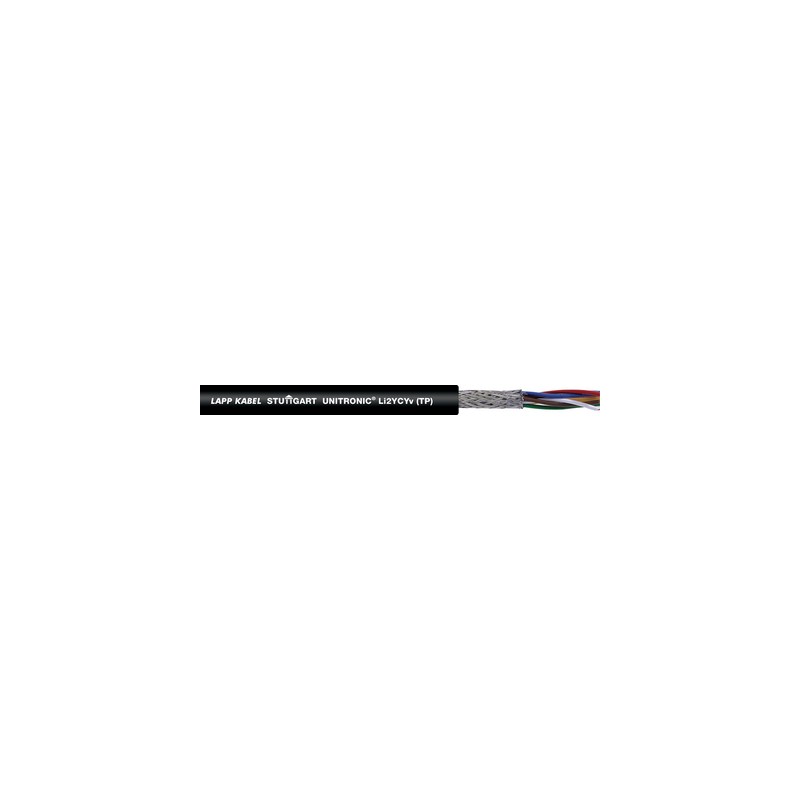

0031365 LAPP УНИТРОНИК Li2YCYv (TP) 1x2x0.34

Преимущества

• Оптимальная защита от воздействия электрических помех
• Перекрестные и взаимные помехи снижены благодаря парной скрутке жил

Области применения

• Особенно подходят для монтажа систем передачи данных со скоростью до 10 Meгабит в секунду, также для применения в интерфейсах RS422 и RS485.
• Для неподвижного применения и применения с ограниченной подвижностью
• Для применения в помещениях с сухой или влажной средой
• Кабели сигнальные, для измерения и управления для передачи слабых, чувствительных сигналов на высоких скоростях
• UNITRONIC® Li2YCYv (TP)с усиленной оболочкой (Yv) черного цвета и номинальной минимальной средней толщиной стенок не менее 1,8 мм предназначен для применения в помещениях и под открытым небом, а также во всех областях, где рекомендуется применение кабелей с усиленной оболочкой

Характеристики

• Не поддерживают горение в соответствии с IEC 60332-1-2

Стандарты / Сертификаты соответствия

• На основе стандарта VDE 0812

Конструкция

• 7-ми проволочные медные жилы
• Изоляция жил из полиэтилена
• Конструкция с парной скруткой жил (TP)
• Оплётка из медных луженых проволок
• Усиленная наружная оболочка ("Yv")
• Цвет наружной оболочки: черный (RAL 9005)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: кабели управления

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000104
• Описание класса ETIM 6.0: контрольный провод

Маркировка жил

• DIN 47100, см. таблицу T9

Рабочая емкость

• При 800 Гц: макс. 60 нФ/км

Индуктивность

• прим. 0,65 мH/км

Конструкция жилы

• 7-ми проволочная на основе стандарта VDE 0881

Минимальный радиус изгиба

• Ограниченная подвижность 15 х D
• Неподвижное применение: 6 x D

Переходное затухание на ближнем конце

• До 1 MГц мин. 50 дБ
• До 10 MГц мин. 40 дБ

Испытательное напряжение

• Жила/жила: 2000 В
• Жила/экран: 1000 В

Волновое сопротивление

• 100 +/- 15 Ом (> 1 МГц)

Tемпературный диапазон

• Ограниченная подвижность: от - 5 до + 70 °C
• Неподвижное применение: от -40 до +80 °C
