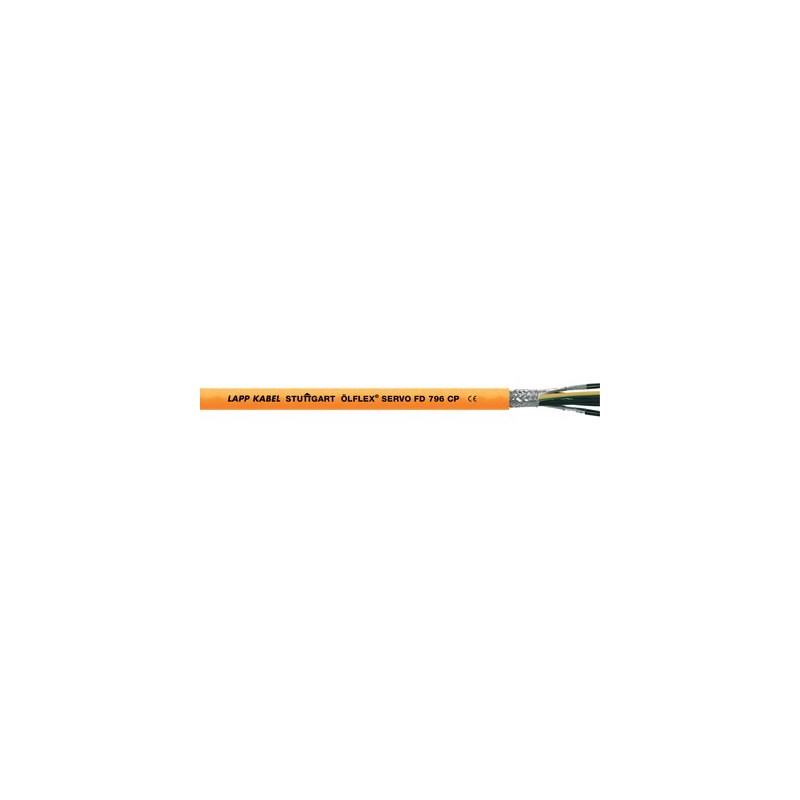

0027968 LAPP ÖLFLEX СЕРВОПРИВОД FD 796 CP 4G1+2x(2x0,75)

Преимущества

• Обеспечивает гораздо более высокую скорость и ускорение, что повышает экономическую эффективность машин
• Подходит для использования с линейками серводвигателей от ведущих производителей приводов
• Конструкция с низкой емкостью обеспечивает более длительное кабельное соединение между преобразователем частоты и двигателем
• Устойчив к контакту со многими смазочными материалами на основе минеральных масел, разбавленных кислот, водных щелочных растворов и других химических сред
• Широкий температурный диапазон для применения в суровых климатических условиях
• Медная оплетка экранирует кабель против
  электромагнитные помехи

Область применения

• Соединительный кабель между сервоконтроллером и двигателем
• В силовых цепях или движущихся частях машин
• Для использования в сборочном и сборочном оборудовании
• Особенно во влажных помещениях станков и передаточных линий
• Сборочные линии, производственные линии, во всех видах машин
• Для внутреннего и наружного использования

Особенности продукта

• Воспламеняемость:
  UL/CSA: VW-1, FT1
  МЭК/EN: 60332-1-2
• Материалы без галогенов
• Износостойкость и устойчивость к выемкам
• Маслостойкий

Ссылки на нормы / Утверждения

• VDE - Рег. - No 8591
  (0027925,.. 926,.. 927,.. 930 в ожидании)
  UL AWM Стиль 20234
  cULus AWM I/II A/B, 1000 В 80° FT1
  CSA AWM I/II A, 1000 В 80° FT1
• Номер файла UL Э63634
• Для использования в силовых цепях: Пожалуйста, соблюдайте руководство по сборке Приложение T3

Макияж продукта

• Сверхтонкая проволочная нить из голых медных проводов (класс 6)
• Изоляция сердечника: полипропилен (PP)
• Индивидуальный дизайн в зависимости от номенклатуры:
  Силовые сердечники без или с одной или двумя индивидуально экранированными парами сердечников управления, скрученными вместе в короткие длины;
  Силовые сердечники с триплетом сердечника управления, скрученные вместе в короткие длины укладки
• Нетканое обертывание
• Консервно-медная оплетка
• Наружная оболочка PUR, оранжевый (RAL 2003)

Классификация ИДВТ 5

• Идентификатор класса ИДВТ 5.0: EC000104
• ETIM 5.0 Класс-Описание: Кабель управления

Классификация ИДВТ 6

• Идентификатор класса ИДВТ 6.0: EC000104
• ETIM 6.0 Класс-Описание: Управляющего кабеля

Основной идентификационный код

• Силовые сердечники: черный с маркировкой U/L1/C/L+; В/Л2; Ш/Л3/Г/Л-; Защитный проводник GN/YE
• Однопарные версии: индивидуальная конструкция в зависимости от элемента черного цвета; белый или коричневый; Белый
  Двухпарные версии: черные с белыми цифрами 5; 6; 7; 8
  Пары 0,34 мм²: WH/BN/GN/YE
  Триплет: черный с белыми цифрами 1; 2; 3

Скрутка проводников

• Сверхтонкий провод согласно VDE 0295, класс 6/IEC 60228 класс 6

Минимальный радиус изгиба

• Сгибание:
  наружный диаметр до 7,5 x (до 16 мм²)
  от 10 x наружный диаметр (от 25 мм²)
• Фиксированная установка: 4 x наружный диаметр

номинальное напряжение

• Силовые ядра и управляюльные ядра:
  IEC U0/U: 600/1000 В
• UL & CSA: 1000 В

испытательное напряжение

• Ядро/Ядро: 4 кВ
• Ядро/Экран: 2 кВ

Защитный проводник

• G = с защитным проводником GN-YE

Диапазон температур

• Сгибание: от -40 °C до +90 °C
  (UL/CSA: +80°C)
• Фиксированная установка: от -50 °C до +90 °C
  (UL/CSA: +80°C)

Циклы гибки и рабочие параметры

• Смотрите селекционную таблицу А2-1 в приложении к нашему онлайн-каталогу
