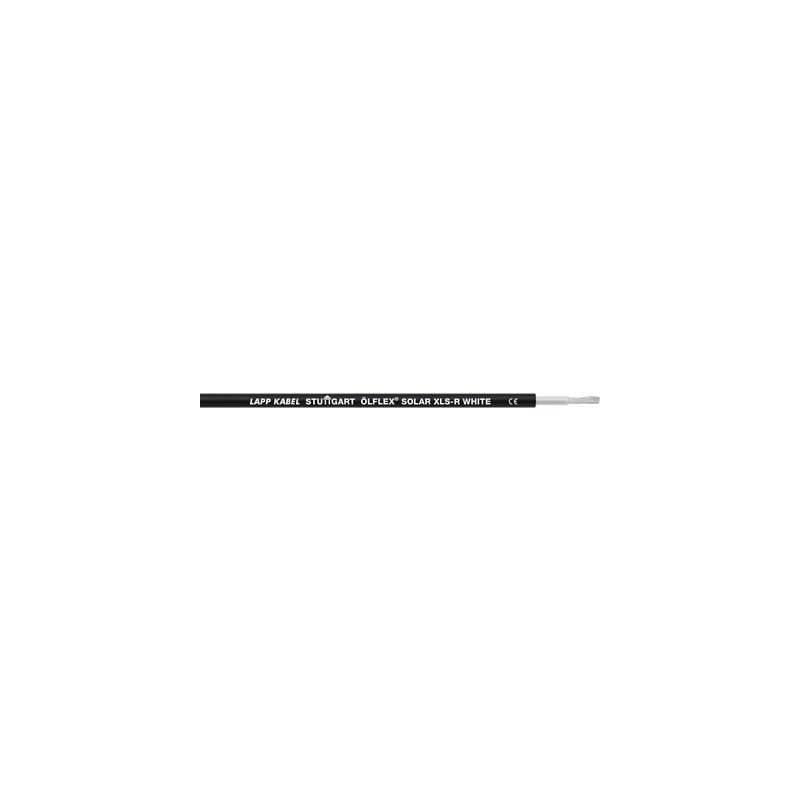

0023398 LAPP ÖLFLEX SOLAR XLS-R 1X10 ВТ/БК-БУ

Преимущества

• Оптимальный наружный диаметр и вес обеспечивают компактную прокладку
• Стойкие к механическим нагрузкам
• В случае пожара снижено распространение огня и образование токсичных дымовых газов
• Цветная полоса на оболочке для предотвращения перепутывания полярности при монтаже кабелей
• Точный контроль длины при прокладке благодаря маркировке метража по оболочке кабеля

Области применения

• Для соединения фотоэлектрических модулей, а также в качестве кабелей-удлинителей для соединения отдельных модулей с преобразователем постоянного тока в переменный
• Для переносных фотогальванических электрических установок / для монтажа на зданиях
• Прокладка в земле внутри предохранительных трубок для обеспечения отвода воды / застойного увлажнения с поверхности кабелей и при использовании специально выполненной кабельной траншеи для предохранительной трубки мин. с 50-сантиметровым слоем почвы (70-сантиметровым слоем под дорогами) над сигнальной лентой, над защитной крышкой, над минимальным слоем песка в 10 см на предохранительной трубке, которая расположена на песчаной подушке высотой минимум 10 см (сравн.: VDE 0891-6, раздел 4.2)
• Не предназначены для прокладки в землю. Монтаж в соотв. с IEC 60364-5-52, соответственно HD 60364-5-52
• Долговременное, постоянное хранение и длительная эксплуатация в воде или под водой недопустимы

Характеристики

• Стойкие к атмосферным влияниям/УФ-лучам по HD 605/A1
• Стойкие к озону в соответствии с EN 50396
• Без галогенов, самозатухающий
• Хорошая износостойкость, стойкие к надрезам, насечкам
• XLR-R = X-Linked Radiated-Reduced
  надёжное качество материала с электронной сшивкой

Конструкция

• Жилы из медных лужёных тонких проволок
• Изоляция из сополимера с электронной сшивкой
• Расцветка жил: белый
• Оболочка из сополимера с электронной сшивкой
• Цвет оболочки: черный или черный с красной/ синей полоской

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: гибкие кабели

Конструкция жилы

• Класс гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

• Неподвижное применение: 4 x D

Номинальное напряжение

• Перем. ток U₀/U: 600/1000 В
  Пост. ток U₀/U: 900/1500 В
  Макс. допустимое рабочее напряжение:
  Пост. ток 1,8 кВ (между проводниками, не заземленная система)

Испытательное напряжение

• AC 6500 B

Tемпературный диапазон

• Неподвижное применение: -40 °C до +100 °C макс. температура на жиле
