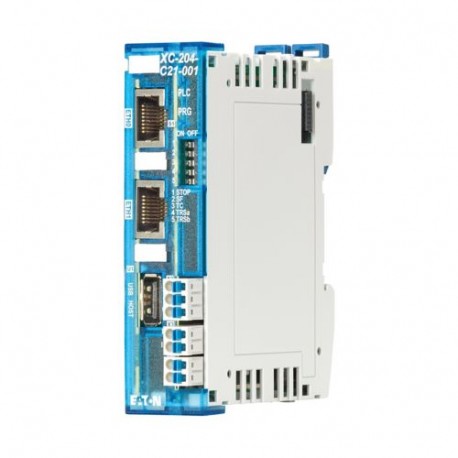

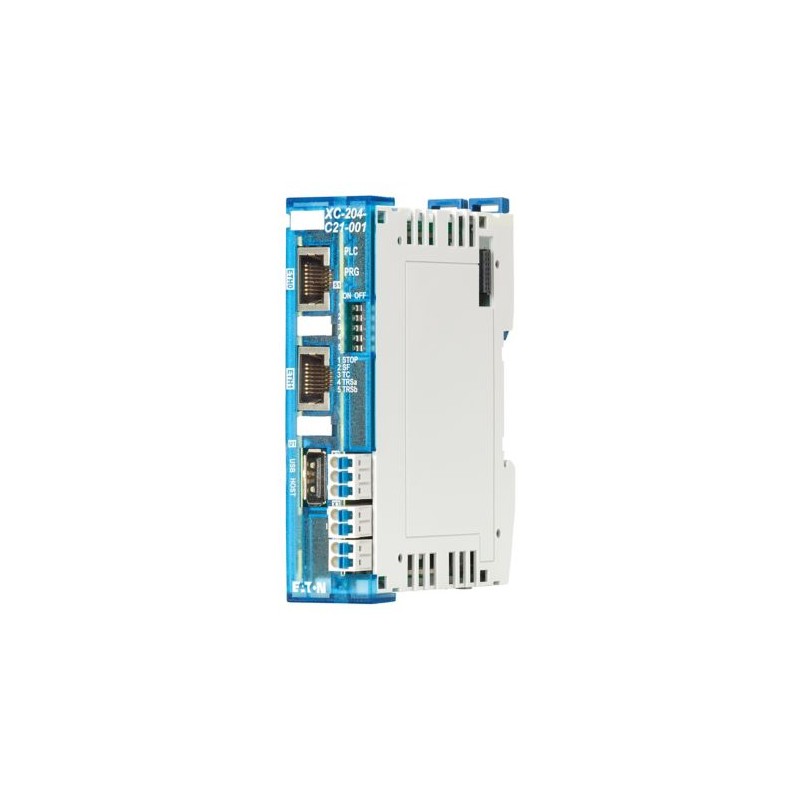

XC-204-C21-001 199975 Y7-199975 EATON ELECTRIC Модуль процессора, 2ETH, CAN, 2DIO
XC-204-C21-001
199975
Y7-199975
EATON-MOELLER
Модуль процессора, 2ETH, CAN, 2DIO
Модульный ПЛК Eaton XC204, микро ПЛК, программируемый CODESYS 3, USB, 2xEthernet, CAN, 2DIO, XN300 IO с возможностью расширения
Модульный ПЛК XC204, степень защиты: IP20, 1 интерфейс USB, поддержка протокола для: CAN, EtherNet/IP, MODBUS, других шинных систем, TCP/IP, XN300 IO с возможностью расширения
Программируемые логические контроллеры (ПЛК) > Модуль центрального процессора ПЛК
Модули удаленного ввода-вывода XN300
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Общие технические условия
Наименование продукта
Модульный ПЛК Eaton XC200
Каталожный номер
199975
Модельный код
СК-204-К21-001
EAN
4015081997633
Длина/глубина продукта
104,2 мм
Высота продукта
29,3 мм
Ширина продукта
80,3 мм
Вес продукта
0,11 кг
Сертификаты
UL в списке
EN 61131
EAC
Номер файла UL: E205091
CE
Листинг cULus
EN 61131
EAC
Номер файла UL: E205091
CE
Листинг cULus
Технические характеристики продукта
тип
Модульный ПЛК XC204
Сброс воздуха
8 кВ/6 кВ, Воздушный/контактный разряд, ESD
10.10 Повышение температуры
Панель строитель отвечает за расчет повышения температуры. Eaton предоставит данные о рассеивании тепла для устройств.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.
10.2.2 Устойчивость к коррозии
Соответствует требованиям стандарта продукта.
10.2.3.1 Проверка тепловой устойчивости корпусов
Соответствует требованиям стандарта продукта.
10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному теплу
Соответствует требованиям стандарта продукта.
10.2.3.3 Сопротивление. инсула. мат. к аномальному теплу/огню внутренним избранным. Эффекты
Соответствует требованиям стандарта продукта.
10.2.4 Сопротивление ультрафиолетовому (УФ) излучению
Соответствует требованиям стандарта продукта.
10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2.6 Механическое воздействие
Не применяется, так как весь switchgear должен быть оценен.
10.2.7 Надписи
Соответствует требованиям стандарта продукта.
10.3 Степень защиты узлов
Соответствует требованиям стандарта продукта.
10.4 Зазоры и ползучие расстояния
Соответствует требованиям стандарта продукта.
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.8 Соединения для внешних проводников
Ответственность за это несет строитель панели.
10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.9.3 Импульс выдерживает напряжение
Ответственность за это несет строитель панели.
10.9.4 Тестирование корпусов из изоляционного материала
Ответственность за это несет строитель панели.
Оснащен:
XSOFT-CODESYS 3
Степень загрязнения
2
Импульс всплеска
1 кВ, Сигнальный кабель
2 кВ, Кабель питания
2 кВ, Кабель питания
Климатическая корректирование
Постоянный нагрев влажной среды в соответствии с IEC 60068-2-3
Сухое тепло по IEC 60068-2-2
Сухое тепло по IEC 60068-2-2
Атмосферное давление
795 - 1080 гПа (рабочий)
Категория безопасности взрыва для пыли
никакой
Условия окружающей среды
Конденсация: предотвратите с помощью соответствующих мер
Категория безопасности взрывов для газа
никакой
Метод монтажа
Возможно железнодорожное монтаж
Тип напряжения
постоянный ток
Положение монтажа
Вертикальный (на горизонтальной монтажной рейке)
Объем памяти
512 000 кБайт
Количество каналов
2
Уровень безопасности (EN ISO 13849-1)
никакой
SIL (IEC 61508)
никакой
Рабочая температура окружающей среды - не более
60 кк
Рабочая температура окружающей среды - не менее
-20 КК
Температура окружающей среды при хранении - не более
70 КК
Температура окружающего воздуха при хранении - не менее
-25 КК
Количество аппаратных интерфейсов (промышленный Ethernet)
2
Количество аппаратных интерфейсов (прочие)
2
Количество аппаратных интерфейсов (параллельных)
0
Количество аппаратных интерфейсов (RS-232)
0
Количество аппаратных интерфейсов (RS-422)
0
Количество аппаратных интерфейсов (RS-485)
0
Количество аппаратных интерфейсов (USB)
1
Количество аппаратных интерфейсов (беспроводных)
0
Количество интерфейсов (PROFINET)
0
Количество выходов (аналоговых)
0
Категория перегружаться
II
Устойчивость к импульсным перенапряжениям
0,5/0,5 кВ, Кабель питания, балансный/небалансный), ЭМС
1 кВ, Сигнальный кабель, несимметричный, ЭМС
1 кВ, Сигнальный кабель, несимметричный, ЭМС
Испускаемые помехи
40 дБ (на частотах 30 - 230 МГц, класс A, излучаемый, высокочастотный)
47 дБ (на частотах 230 - 1000 МГц, класс A, излучаемый, высокочастотный)
47 дБ (на частотах 230 - 1000 МГц, класс A, излучаемый, высокочастотный)
Пропускная способность терминала (AWG)
24 - 16
Электромагнитные поля
10 В/м на частоте 0,08–1,0 ГГц (согласно IEC EN 61000-4-3)
1 В/м на частоте 2–2,7 ГГц (согласно IEC EN 61000-4-3)
3 В/м на частоте 1,4 - 2 ГГц (согласно IEC EN 61000-4-3)
1 В/м на частоте 2–2,7 ГГц (согласно IEC EN 61000-4-3)
3 В/м на частоте 1,4 - 2 ГГц (согласно IEC EN 61000-4-3)
Ток нагрузки
макс. 6 А на 1,5 мм² (площадь поперечного сечения)
Количество входов (аналоговых)
0
Тип соединения
Пружинная клемма push-in, конструкция соединения в направлении TOP
Излучаемый RFI
10 V
Тип памяти
БАРАН
Количество выходов (цифровых)
2
Тип модуля ЦП
A7@800MHz КОРЫ ГОЛОВНОГО МОЗГА
Относительная влажность
< 95 % (без конденсации)
Степень защиты
IP20
Количество релейных выходов
0
Время задержки
200 мкс, Цифровые выходы, задержка при изменении сигнала и резистивная нагрузка, от высокого до низкого сигнала
200 мкс, Цифровые выходы, Задержка при изменении сигнала и резистивная нагрузка, от Низкий до Высокий сигнал
200 мкс, Цифровые выходы, Задержка при изменении сигнала и резистивная нагрузка, от Низкий до Высокий сигнал
Цифровые выходы
Примечание: Защитные устройства должны быть установлены непосредственно на индуктивной нагрузке во избежание помех.
Номинальный рабочий ток (Ie)
2,4 А (вход питания)
теплоотдача
0,1 Вт (цифровые выходы, внутренние, на активный канал)
0,1 Вт (Цифровые входы в соответствии с EN61131-2 Тип 1, на активный канал)
0,1 Вт (Цифровые входы в соответствии с EN61131-2 Тип 1, на активный канал)
Функции
Возможна дополнительная программная память
Избыточность
Избыточность
Штифт манометра
A1 (в соответствии с IEC/EN 60947-1)
Устойчивость к вибрациям
5 - 8,4 / 8,4 -150 Гц, 3,5 мм / 1 г
Входной ток
≤ 1,1 мА (цифровые входы, низкий уровень)
≥ 2,0 мА (цифровые входы, высокий уровень)
≥ 2,0 мА (цифровые входы, высокий уровень)
Задержка ввода
200 мкс (передний фронт)
200 мкс (задний фронт)
200 мкс (задний фронт)
Ударопрочность
15 g, механический, согласно IEC/EN 60068-2-27, полусинусоидальный удар 11 мс, 9 ударов
Входное напряжение
0 - 5 В (цифровые входы, низкий уровень)
24 В постоянного тока (цифровые входы)
15 - 30 В (цифровые входы, высокий уровень)
24 В постоянного тока (цифровые входы)
15 - 30 В (цифровые входы, высокий уровень)
Количество переключателей времени - max
1000
Время обработки
1,25 микросекунды
Статическое рассеивание тепла, не зависящее от тока Pvs
6,3 Вт
Длина зачистки (основной кабель)
10 мм
Напряжение питания при переменном токе, 50 Гц - не более
0 В переменного тока
Напряжение питания при переменном токе, 50 Гц - мин
0 В переменного тока
Напряжение питания при переменном токе, 60 Гц - не более
0 В переменного тока
Напряжение питания при переменном токе, 60 Гц - не менее
0 В переменного тока
Напряжение питания при постоянном токе - не более
30 В постоянного тока
Напряжение питания при постоянном токе - не менее
19,2 В постоянного тока
Сведения о тепловыделении
Максимальная теплоотдача определяется как максимальная мощность, вырабатываемая внутри корпуса устройства.
Группа изоляционных материалов
я
Пропускная способность терминала (гибкая)
0,2 - 1,5 мм², H 07V-K
Интерфейсы
2 х ETH
МОЧЬ
ДИО
ХН300
МОЧЬ
ДИО
ХН300
Системный аксессуар
да
модель
Модульный
Коэффициент использования
100 % (Ʃ IAmax = 2A)
Потенциальная изоляция
Между цифровыми входами: нет
Между цифровыми выходами: нет
Между цифровыми выходами: нет
Количество входов (цифровых)
2
Падение напряжения
20 мс
10 мс
10 мс
Протокол
МОЧЬ
EtherNet/IP
МОДБУС
Другие шинные системы
TCP/IP
EtherNet/IP
МОДБУС
Другие шинные системы
TCP/IP
Оценка эксплуатационого напряжения
24 V
160 В (концевые муфты)
160 В (концевые муфты)
Пропускная способность терминала
0,25 - 0,75 мм², с наконечниками с пластиковым кольцом по DIN 46228-1 (наконечники гофрированные газонепроницаемые)
Емкость терминала (гибкая с наконечником)
0,25 - 1,5 мм², с наконечниками без пластикового кольца по DIN 46228-1 (наконечники гофрированные газонепроницаемые)
0,25 - 1,5 мм², с наконечниками с пластиковым кольцом в соответствии с DIN 46228-1 (обжимные гофрированные газонепроницаемые наконечники)
0,25 - 1,5 мм², с наконечниками с пластиковым кольцом в соответствии с DIN 46228-1 (обжимные гофрированные газонепроницаемые наконечники)
Емкость терминала (твердая)
0,2 - 1,5 мм², H07V-U
| Характеристика | Значение |
|---|---|
| Supply voltage AC 50 Hz (EF007532) | 0 V |
| Supply voltage AC 60 Hz (EF007533) | 0 V |
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Number of relay outputs (EF007348) | 0 |
| Max. number of time switches (EF007349) | 1000 |
| Model (EF000010) | Modular |
| Processing time (1K, binary operation) (EF003004) | 0.00125 ms |
| Number of HW-interfaces industrial Ethernet (EF003020) | 2 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces USB (EF003025) | 1 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 2 |
| Number of analogue outputs (EF001995) | 0 |
| Number of analogue inputs (EF001994) | 0 |
| Number of digital inputs (EF001992) | 2 |
| Number of digital outputs (EF001993) | 2 |
| With optical interface (EF003028) | No |
| Supporting protocol for TCP/IP (EF003050) | Yes |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | Yes |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | Yes |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | Yes |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Supporting protocol for DNP3 (EF016068) | No |
| Supporting protocol for IEC 60870 (EF016069) | No |
| Supporting protocol for IEC 61850 Ethernet (EF015389) | No |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| Long-Term Evolution (LTE) (EF009547) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Redundancy (EF003156) | Yes |
| With display (EF000458) | No |
| Type of memory (EF002996) | RAM |
| Memory size (EF002997) | 512000 kByte |
| Additional program memory possible (EF003029) | Yes |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Certified for UL hazardous location class I (EF017622) | No |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location division 2 (EF017629) | No |
| Certified for UL hazardous location group A (acetylene) (EF017632) | No |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | No |
| Certified for UL hazardous location group D (propane) (EF017636) | No |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Width (EF000008) | 80.3 mm |
| Height (EF000040) | 29.3 mm |
| Depth (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
