> EATON - MOELLER>Модульное распределительное устройство - Разное и аксессуары >VLC22-3P 285369 ELECTRIC Держатель/разъединитель цилиндр. Вставок 22х58, 3P
Предыдущий товар Следующий продукт

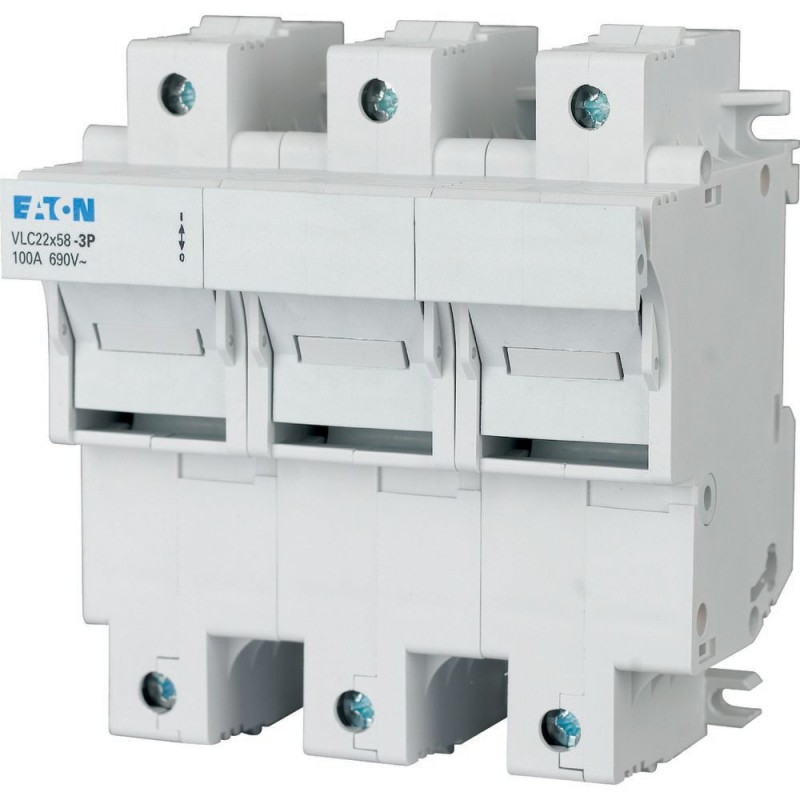

VLC22-3P 285369 EATON ELECTRIC Держатель/разъединитель цилиндр. Вставок 22х58, 3P Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

VLC22-3P 285369 EATON ELECTRIC Держатель/разъединитель цилиндр. Вставок 22х58, 3P

VLC22-3P

285369

EATON-MOELLER

Держатель/разъединитель цилиндр. Вставок 22х58, 3P

Функция вспышки указывает на перегорание плавкой вставки. номинальное рабочее напряжение 690 В переменного тока, подходит для цилиндрических плавких вставок с классом использования gG (gL), aM, может быть герметизирован, возможен двойной ход проводника с обеих сторон

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

Модульное распределительное устройство - Разное и аксессуары

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Держатель/разъединитель цилиндр. Вставок 22х58, 3P
[

Программа поставок

для цилиндрических предохранителей
до 100 A
без функции мигания
Величина
22 x 58
Полюсы
3
,

Технические характеристики

Электрический
Количество полюсов
1P
1P+N
2P
3P
3P+N
Номинальное напряжение [Ue]
690 В перем. тока
Расчетный рабочий ток [Ie]
100 A
Условный расчетный ток короткого замыкания [Ie]
100
Номинальная частота [f]
50 Гц
категория применения
Перем. ток 21 B
Номинальная устойчивость к импульсу [Uimp]
8 кВ
Предохранитель
gG: 9.5, aM: 7 W
Механический
Монтажный размер колпачков
45 мм
Цокольный размер корпуса
121 мм
Монтажная ширина
36/полюс мм
Вес
1P 160
1P+N 355
2P 310
3P 480
3P+N 680 g
Монтаж
Быстродействующее крепление для DIN-рейки IEC/EN 60715
Класс защитывстроенный
IP20
Клеммы
Приподнятые зажимы
Поперечные сечения соединенияодножильный
4 - 50 мм2
Диапазон температур
-25 … +60 °C
Момент затяжки соединительных винтовНачальный пусковой момент
макс. 2,5 Нм
Категория перенапряжения / степень загрязнения
-/1
Стойкость к токам утечки
CTI 400
,

Bauartnachweis nach IEC/EN 61439

Номинальный ток для указания потери мощности [In]
100 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
28.5 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
0
,

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Fuse switch disconnector (EC001040)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Fuse switch disconnector ([email protected] [AKF058013])
Version as main switch
No
Version as safety switch
Yes
Max. rated operation voltage Ue AC
690 V
Rated permanent current Iu
100 A
Rated operation power at AC-23, 400 V
0 kW
Conditioned rated short-circuit current Iq
100 kA
Rated short-time withstand current lcw
1.2 kA
Suitable for fuses
Number of poles
3
With error protection
No
Type of electrical connection of main circuit
Screw connection
Cable entry
Equipped with connectors
Suitable for ground mounting
Yes
Suitable for front mounting 4-hole
No
Suitable for busbar mounting
No
Type of control element
Rocker lever
Position control element
Front side
Motor drive optional
No
Motor drive integrated
No
Version as emergency stop installation
No
Degree of protection (IP), front side
IP20
,

Размеры

]

ETIM for 285369 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) No
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 690 V
Rated permanent current Iu (EF001389) 100 A
Rated short-time withstand current lcw (EF007050) 1.2 kA
Number of poles (EF001391) 3
With error protection (EF007384) No
Type of electrical connection of main circuit (EF006819) Screw connection
Equipped with connectors (EF011696) No
Suitable for floor mounting (EF007243) Yes
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) No
Type of control element (EF006976) Rocker lever
Position control element (EF009410) Front
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No
Degree of protection (IP), front side (EF003118) IP20

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
VLC22-3P 285369 285369_RU.pdf 212 Kbytes VLC22-3P 285369 285369_RU.pdf
