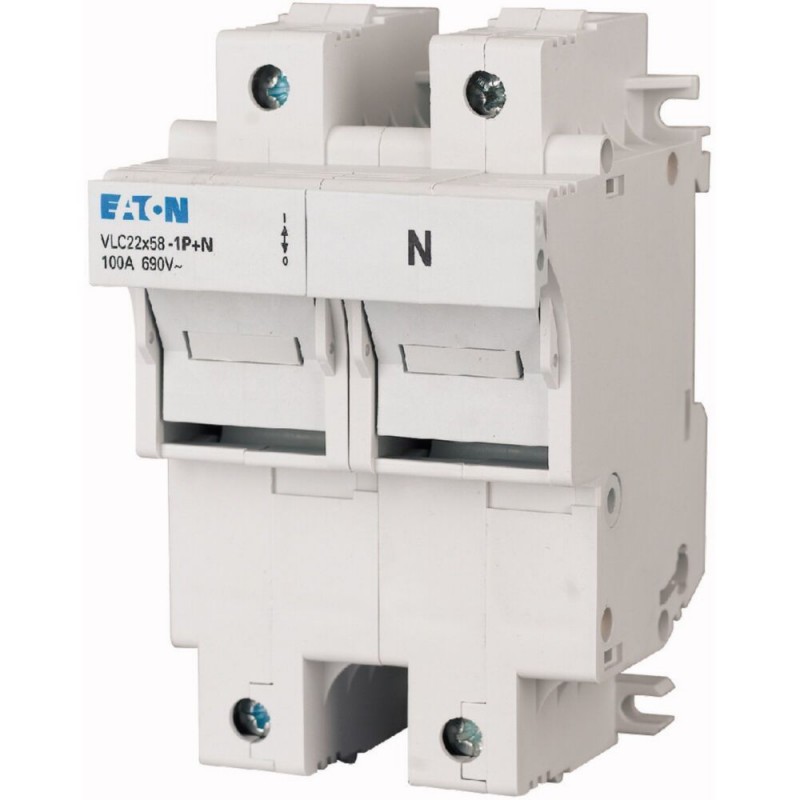

VLC22-1P+N 285367 EATON ELECTRIC Базы предохранители, 100 А, 1P+N, 22x58 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

VLC22-1P+N 285367 EATON ELECTRIC Базы предохранители, 100 А, 1P+N, 22x58

VLC22-1P+N

285367

EATON-MOELLER

Базы предохранители, 100 А, 1P+N, 22x58

Держатель/разъединитель цилиндр. Вставок 22х58, 1Р+N

Функция вспышки указывает на перегорание плавкой вставки. номинальное рабочее напряжение 690 В переменного тока, подходит для цилиндрических плавких вставок с классом использования gG (gL), aM, может быть герметизирован, возможен двойной ход проводника с обеих сторон

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

Модульное распределительное устройство - Разное и аксессуары

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Предохранитель выключатель-разъединитель 100А, 1нп, размер 22x58
Флэш-функция указывает на выдувание плавкий предохранитель. номинальное рабочее напряжение 690 В переменного тока, подходит для цилиндрических предохранителей ссылки с использованием класса гг (гл), я, может быть запечатаны, двойной проводник можно запустить с обеих сторон

Программа доставки

Для цилиндрических предохранителей
До 100 а
Без проблескивая функция
Размер
22 х 58
Количество полюсов
1 + Н

Технические данные

Электрические
Количество полюсов
1П
1П+Н
2Р
3Р
3Р+N
Номинальное рабочее напряжение [уе]
690 В ПЕРЕМЕННОГО ТОКА
Номинальный ток [яе]
100 а
Номинальный условный ток короткого замыкания [яе]
Сто
Номинальная частота [Ф]
50 Гц
Категория использования
АС 21 Б
Номинальное импульсное выдерживаемое напряжение [учертенок]
8 кв
Взрыватель
гг: 9.5, ч.: 7 Вт
Механические
Стандартные передние размер
45 мм
Высота корпуса
121 мм
Ширина крепления
36/на полюс мм
Вес
1П 160
1П+Н 355
2Р 310
3Р 480
3Р+N 680 г
Монтаж
Быстрого крепления на DIN-рейку МЭК/En 60715
Степень защитыИнтегрированный
Степень защиты IP20
Терминалы
Лифт терминалов
Терминальных мощностейТвердые
4 - 50 ммДва
Диапазон температур
-25 ... +60 °С
Указанный момент затяжки винты клеммМомент затяжки
Макс. 2,5 Нм
Категория перенапряжения/степень загрязнения
-/1
Сопротивление дорожки
Компания CTI 400

В En 61439 проверка конструкции согласно IEC/

Номинальный ток для заданного тепловыделения [яН]
100 а
Тепловыделение на полюс, ток-зависимой [Пвид]
0 Вт
Тепловыделения оборудования, текущие-зависимые [Пвид]
9.5 Вт
Статические тепловыделение, внеоборотные-зависимые [Ппротив]
0 Вт
Мощность тепловыделения [Пдисс]
0 Вт
Температура окружающей среды мин.
-25 °С
Рабочая температура окружающей среды Макс.
+55 °С
Ноль

Технические данные етим 5.0

Низкого напряжения, промышленные компоненты (EG000017) / предохранитель разъединитель (EC001040)
Электротехника, Автоматизация, управление процессом строительства / низковольтной коммутационной техники / выключения-выключатель нагрузки, автоматический выключатель, выключатель / переключатель разобщителя взрывателя (ЭСЛ@ss8-27-37-14-01 [AKF058009])
Версия как разъединитель компактный
Да
Версия как главный выключатель
Нет
Версия как выключатель
Да
Макс. номинальное рабочее напряжение переменного тока Уэ
690 В
Номинальный постоянный ток IU
100 а
Другими номинальный ток короткого замыкания на IQ
100 ка
Подходят для предохранителей
Не применимо
Количество полюсов
Два
С защитой от ошибок
Нет
Тип соединения главной цепи тока
Винтовое соединение
Подходит для наземного крепления
Да
Подходит для передней монтажа на 4 отверстия
Нет
Подходит для крепления шинопровода
Нет
Тип элемента управления
Рычаг коромысла
Версии, как аварийная остановка установки
Нет
Степень защиты (IP), передняя сторона
Степень защиты IP20

Размеры

1220DIM-18

ETIM for 285367 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) No
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 690 V
Rated permanent current Iu (EF001389) 100 A
Number of poles (EF001391) 2
With error protection (EF007384) No
Type of electrical connection of main circuit (EF006819) Screw connection
Equipped with connectors (EF011696) No
Suitable for floor mounting (EF007243) Yes
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) No
Type of control element (EF006976) Rocker lever
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No
Degree of protection (IP), front side (EF003118) IP20
