> EATON - MOELLER>Модульное распределительное устройство - Разное и аксессуары >VLC14-3P 285364 ELECTRIC Держатель/разъединитель цилиндр. Вставок 14х51, 3P
Предыдущий товар Следующий продукт

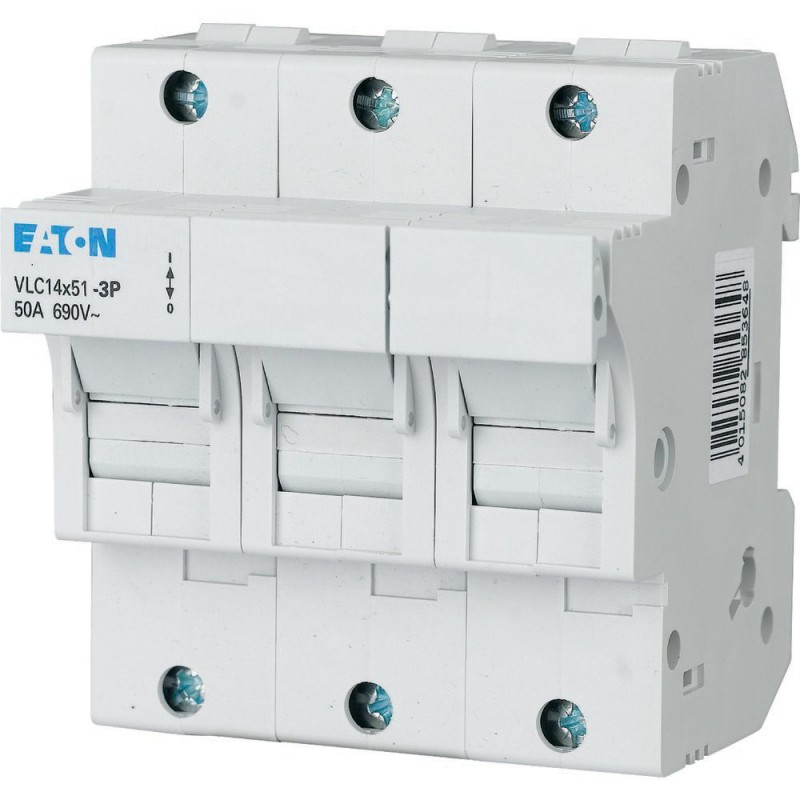

VLC14-3P 285364 EATON ELECTRIC Держатель/разъединитель цилиндр. Вставок 14х51, 3P Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

VLC14-3P 285364 EATON ELECTRIC Держатель/разъединитель цилиндр. Вставок 14х51, 3P

VLC14-3P

285364

EATON-MOELLER

Держатель/разъединитель цилиндр. Вставок 14х51, 3P

Цоколь предохранителя, 50А, 3P, 14x51

Функция вспышки указывает на перегорание плавкой вставки. номинальное рабочее напряжение 690 В переменного тока, подходит для цилиндрических плавких вставок с классом использования gG (gL), aM, может быть герметизирован, возможен двойной ход проводника с обеих сторон

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

Модульное распределительное устройство - Разное и аксессуары

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Предохранитель выключатель-разъединитель, 50А, 3Р, размер 14x51
Флэш-функция указывает на выдувание плавкий предохранитель. номинальное рабочее напряжение 690 В переменного тока, подходит для цилиндрических предохранителей ссылки с использованием класса гг (гл), я, может быть запечатаны, двойной проводник можно запустить с обеих сторон

Программа доставки

Для цилиндрических предохранителей
До 50 а
Без проблескивая функция
Размер
14 х 51
Количество полюсов
3 полюс

Технические данные

Электрические
Количество полюсов
1П
1П+Н
2Р
3Р
3Р+N
Номинальное рабочее напряжение [уе]
690 В ПЕРЕМЕННОГО ТОКА
Номинальный ток [яе]
50 а
Номинальный условный ток короткого замыкания [яе]
Сто
Номинальная частота [Ф]
50 Гц
Категория использования
АС 22 Б
Номинальное импульсное выдерживаемое напряжение [учертенок]
8 кв
Взрыватель
гг: 5, часов: 3 Вт
Механические
Стандартные передние размер
45 мм
Высота корпуса
94 мм
Ширина крепления
27/на полюс мм
Вес
1Р 100
1П+Н 222
2Р 201
3Р 308
3Р+N 437 г
Монтаж
Быстрого крепления на DIN-рейку МЭК/En 60715
Степень защитыИнтегрированный
Степень защиты IP20
Терминалы
Лифт терминалов
Терминальных мощностейТвердые
1.5 - 35 ммДва
Диапазон температур
-25 ... +60 °С
Указанный момент затяжки винты клеммМомент затяжки
Макс. 2 нм
Категория перенапряжения/степень загрязнения
-/1
Сопротивление дорожки
Компания CTI 400

В En 61439 проверка конструкции согласно IEC/

Номинальный ток для заданного тепловыделения [яН]
50 а
Тепловыделение на полюс, ток-зависимой [Пвид]
0 Вт
Тепловыделения оборудования, текущие-зависимые [Пвид]
15 Вт
Статические тепловыделение, внеоборотные-зависимые [Ппротив]
0 Вт
Мощность тепловыделения [Пдисс]
0 Вт
Температура окружающей среды мин.
-25 °С
Рабочая температура окружающей среды Макс.
+55 °С
Ноль

Технические данные етим 6.0

Низкого напряжения, промышленные компоненты (EG000017) / предохранитель разъединитель (EC001040)
Электротехника, автоматизация, контроль технологических процессов машиностроения / низковольтной коммутационной техники / выключения-выключатель нагрузки, автомат защити цепи, переключатель управления / переключатель разобщителя взрывателя ([email protected] [AKF058010])
Версия как главный выключатель
Нет
Версия как выключатель
Да
Макс. номинальное рабочее напряжение переменного тока Уэ
690 В
Номинальный постоянный ток IU
50 а
Номинальная мощность при AC-23, 400 в
0 кВт
Другими номинальный ток короткого замыкания на IQ
100 ка
Номинальный кратковременный выдерживаемый ток СДН
0.6 ка
Подходят для предохранителей
Не применимо
Количество полюсов
Три
С защитой от ошибок
Нет
Тип электрического соединения главной цепи
Винтовое соединение
Подходит для наземного крепления
Да
Подходит для передней монтажа на 4 отверстия
Нет
Подходит для крепления шинопровода
Нет
Тип элемента управления
Рычаг коромысла
Контроль положения элемента
Передняя сторона
Мотор привода опционный
Нет
Интегрированный привод мотора
Нет
Версии, как аварийная остановка установки
Нет
Степень защиты (IP), передняя сторона
Степень защиты IP20

Размеры

1220DIM-17

ETIM for 285364 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) No
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 690 V
Rated permanent current Iu (EF001389) 50 A
Rated short-time withstand current lcw (EF007050) 0.6 kA
Number of poles (EF001391) 3
With error protection (EF007384) No
Type of electrical connection of main circuit (EF006819) Screw connection
Equipped with connectors (EF011696) No
Suitable for floor mounting (EF007243) Yes
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) No
Type of control element (EF006976) Rocker lever
Position control element (EF009410) Front
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No
Degree of protection (IP), front side (EF003118) IP20

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
VLC14-3P 285364 285364_RU.pdf 208 Kbytes VLC14-3P 285364 285364_RU.pdf
