P3-100/V/SVB/N/HI11 081589 Y7-81589 EATON ELECTRIC Главные выключатели, 3-полюсн. + N + 1 Замыкающие контакт.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

P3-100/V/SVB/N/HI11 081589 Y7-81589 EATON ELECTRIC Главные выключатели, 3-полюсн. + N + 1 Замыкающие контакт..

P3-100/V/SVB/N/HI11

081589

Y7-81589

EATON-MOELLER

Главные выключатели, 3-полюсн. + N + 1 Замыкающие контакты + 1 Размыкающие контакты, 100 A, Функция аварийного выключения, запираемый в положении 0, Промежуточный монтаж

Общий выключатель 3 полюса + N + 1 NO + 1 NC 100 A Нижнее крепление

Главные выключатели, P3, 100 A, Промежуточный монтаж, 3-полюсн. + N, 1 Замыкающие контакты, 1 Размыкающие контакты, Функция аварийного выключения, с красной поворотной ручкой и с желтым храповым венцом, запираемый в положении 0

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

Разъединители и кулачковые переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $346.78
Цена за единицу: $346.78
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Главные выключатели, P3, 100 A, Промежуточный монтаж, 3-полюсн. + N, 1 Замыкающие контакты, 1 Размыкающие контакты, Функция аварийного выключения, с красной поворотной ручкой и с желтым храповым венцом, запираемый в положении 0
Главный выключатель, Ассортимент: Главные выключатели, Сервисные выключатели, Ремонтные выключатели, Идентификатор типа: P3, Функция останова: Функция аварийного выключения, с красной поворотной ручкой и с желтым храповым венцом, 3-полюсн. + N, Возможность блокировки: запираемый в положении 0, Класс защиты: спереди IP65, Конструктивное исполнение: Промежуточный монтаж, Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц 400 В: P = 55 кВт, измеренный ток длительной нагрузки: Iu = 100 A, Стандарты и предписания: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Силовые разъединители согласно IEC/EN 60947-3, NEMA12

Программа поставок

Ассортимент
Главные выключатели
Сервисные выключатели
Ремонтные выключатели
Идентификатор типа
P3
Функция останова
Функция аварийного выключения
с красной поворотной ручкой и с желтым храповым венцом
Количество полюсов
3-полюсн. + N
Цепи вспомогательного тока
1 Замыкающие контакты
1 Размыкающие контакты
Возможность блокировки
запираемый в положении 0
Класс защиты
спереди IP65
Конструктивное исполнение
Промежуточный монтаж
000Z429
графические условные обозначения
115S143-2
Функция

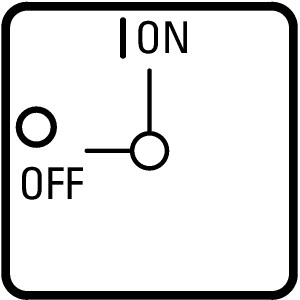

1150SPC-194
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]
400 В [P]
55 кВт
измеренный ток длительной нагрузки [Iu]
100 A
Указания по измеренному току длительной нагрузки Iu
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Силовые разъединители согласно IEC/EN 60947-3
NEMA12
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +50 °C
Температура окружающей средыв капсульном корпусе
-25 - +40 °C
Категория перенапряжения / степень загрязнения
III/3
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Удароустойчивость
15 g
установочное положение
любая
Контакты
Механические размерыКоличество полюсов
3-полюсн. + N
Механические размерыЦепи вспомогательного тока
1 Замыкающие контакты
Механические размерыЦепи вспомогательного тока
1 Размыкающие контакты
электрические параметрыНоминальное напряжение [Ue]
690 В перем. тока
электрические параметрыизмеренный ток длительной нагрузки [Iu]
100 A
электрические параметрыУказания по измеренному току длительной нагрузки Iu
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 25 % ED (продолжительность включения)
2 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 40 % ED (продолжительность включения)
1.6 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 60 % ED (продолжительность включения)
1.3 x Ie
стойкость к коротким замыканиямПредохранитель
100 A gG/gL
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) [Icw]
2000 Aeff
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw
1-секундный ток
Условный ток короткого замыкания [Iq]
4 кА
Коммутационная способность
Номинальный допустимый ток включения cos ϕ в соответствии с IEC 60947-3
950 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3230 В
760 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3400/415 В
740 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3500 В
880 A
Расчетная разрывная способность cos ϕ согласно IEC 60947-3690 В
520 A
Безопасное разъединение согласно EN 61140между контактами
440 В перем. тока
Безопасное разъединение согласно EN 61140Электрические тепловые потери на контакт при Ie
7.5 W
Безопасное разъединение согласно EN 61140Электрические тепловые потери на вспомогательный контакт при Ie Ie(15/230 В перем. тока)
0.2 W
Механический срок службы [Переключения]
> 0.1 x 106
максимальная частота коммутаций [Переключения/ч]
1200
Переменное напряжениеAC-3Расчетная рабочая мощность моторного выключателя [P]220 B 230 B [P]
22 кВт
Переменное напряжениеAC-3Расчетная рабочая мощность моторного выключателя [P]400 B 415 B [P]
37 кВт
Переменное напряжениеAC-3Расчетная рабочая мощность моторного выключателя [P]500 В [P]
45 кВт
Переменное напряжениеAC-3Расчетная рабочая мощность моторного выключателя [P]690 В [P]
37 кВт
Переменное напряжениеAC-3Расчетный рабочий ток моторного переключателя230 В [Ie]
71 A
Переменное напряжениеAC-3Расчетный рабочий ток моторного переключателя400 В 415 В [Ie]
71 A
Переменное напряжениеAC-3Расчетный рабочий ток моторного переключателя500 В [Ie]
65 A
Переменное напряжениеAC-3Расчетный рабочий ток моторного переключателя690 В [Ie]
23.8 A
Переменное напряжениеAC-21AРасчетный рабочий ток силового выключателя440 В [Ie]
100 A
Переменное напряжениеAC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]230 В [P]
30 кВт
Переменное напряжениеAC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]400 B 415 B [P]
55 кВт
Переменное напряжениеAC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]500 В [P]
55 кВт
Переменное напряжениеAC-23AРасчетная эксплуатационная мощность AC-23A, 50 - 60 Гц [P]690 В [P]
55 кВт
Переменное напряжениеAC-23AРасчетный рабочий ток моторного переключателя230 В [Ie]
100 A
Переменное напряжениеAC-23AРасчетный рабочий ток моторного переключателя400 B 415 B [Ie]
100 A
Переменное напряжениеAC-23AРасчетный рабочий ток моторного переключателя500 В [Ie]
96 A
Переменное напряжениеAC-23AРасчетный рабочий ток моторного переключателя690 В [Ie]
68 A
постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсРасчетный рабочий ток [Ie]
100 A
постоянное напряжениеDC-1, силовой выключатель Л/П = 1 мсНапряжение на контакт, соединенный последовательно
60 В
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс24 ВРасчетный рабочий ток [Ie]
50 A
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс24 ВКонтакты
1 Количество
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс48 ВРасчетный рабочий ток [Ie]
50 A
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс48 ВКонтакты
2 Количество
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс60 ВРасчетный рабочий ток [Ie]
50 A
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс60 ВКонтакты
2 Количество
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс120 ВРасчетный рабочий ток [Ie]
25 A
постоянное напряжениеDC-23A, моторный выключатель
Л/П = 15 мс120 ВКонтакты
3 Количество
Надёжность управляющей системы при 24 В пост. тока, 10 мА [Частота отказов]
< 10-5,< 1 отказа на 100 000 операций переключения HF
Поперечные сечения соединения
одно- или многожильные
1 x (2,5 - 35)
2 x (2,5 - 10) мм2
тонкопроволочный с оконечной муфтой согласно DIN 46228
1 x (1,5 - 25)
2 x (1,5 - 6) мм2
Соединительный винт
M5
Момент затяжки соединительного винта
3 Нм
Параметры техники безопасности
указания
Значения B10dв соответствии с EN ISO 13849-1, таблица C1
Опробованные рабочие характеристики
КонтактыНоминальное напряжение [Ue]
600 В перем. тока
КонтактыИзмеренный ток длительной нагрузки макс.Цепи главного токаОбщее применение
90 A
КонтактыИзмеренный ток длительной нагрузки макс.Цепи вспомогательного токаОбщее применение [IU]
10 A
КонтактыИзмеренный ток длительной нагрузки макс.Цепи вспомогательного токаПилотный режим
A 600
P 600
Коммутационная способностьмаксимальная мощность двигателяоднофазный120 В перем. тока
5 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный200 В переменного тока
10 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный240 В переменного тока
15 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В переменного тока
20 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.240 В переменного тока
25 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.480 В переменного тока
60 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.600 В переменного тока
75 л.с.
Short Circuit Current RatingОсновная номинальная характеристика
10 кА
Short Circuit Current RatingМакс. предохранитель
150 A
Поперечные сечения соединенияодно- или тонкопроволочный с оконечной муфтой
14 - 2 AWG
Поперечные сечения соединенияСоединительный винт
M5
Поперечные сечения соединенияНачальный пусковой момент
26.5 фунт на дюйм

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
100 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
7.5 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+50 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Устойчивость к УФ-излучению только при наличии защитной крыши.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Switch disconnector ([email protected] [AKF060013])
Version as main switch
Yes
Version as maintenance-/service switch
Yes
Version as safety switch
No
Version as emergency stop installation
Yes
Version as reversing switch
No
Number of switches
1
Max. rated operation voltage Ue AC
690 V
Rated operating voltage
690 - 690 V
Rated permanent current Iu
100 A
Rated permanent current at AC-23, 400 V
100 A
Rated permanent current at AC-21, 400 V
100 A
Rated operation power at AC-3, 400 V
37 kW
Rated short-time withstand current lcw
2 kA
Rated operation power at AC-23, 400 V
55 kW
Switching power at 400 V
55 kW
Conditioned rated short-circuit current Iq
4 kA
Number of poles
4
Number of auxiliary contacts as normally closed contact
1
Number of auxiliary contacts as normally open contact
1
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
No
Device construction
Built-in device fixed built-in technique
Suitable for ground mounting
No
Suitable for front mounting 4-hole
No
Suitable for front mounting centre
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Colour control element
Red
Type of control element
Door coupling rotary drive
Interlockable
Yes
Type of electrical connection of main circuit
Screw connection
Degree of protection (IP), front side
IP65
Degree of protection (NEMA)
12

Апробации

Product Standards
UL 60947-4-1;CSA - C22.2 No. 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
12528
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Suitable for
Branch circuits, suitable as motor disconnect
Degree of Protection
IEC: IP65; UL/CSA Type 1, 12

Размеры

115X129
① Возможны удлинение вала и дополнительная взаимная блокировка с ZAV-P3 + ZVV-P3, макс. 4 x 25 = 100 мм
② Держатели ZFS-... не входят в комплект поставки
③ шаблоны сверления цоколя
④ Шаблоны сверления для двери
115X070
≦ 3 навесных замков

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P3-100/V/SVB/N/HI11 Y7-81589 081589 RU_081589.pdf 368 Kbytes P3-100/V/SVB/N/HI11 Y7-81589 081589 RU_081589.pdf

Отзывы: (0) ▲

Там нет Отзывы о товаре пока нет.

Добавить отзыв
Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
Вы рекомендуете этот продукт купить?
  Captcha
  Добавить отзыв

Последние отзывы клиентов.

Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
