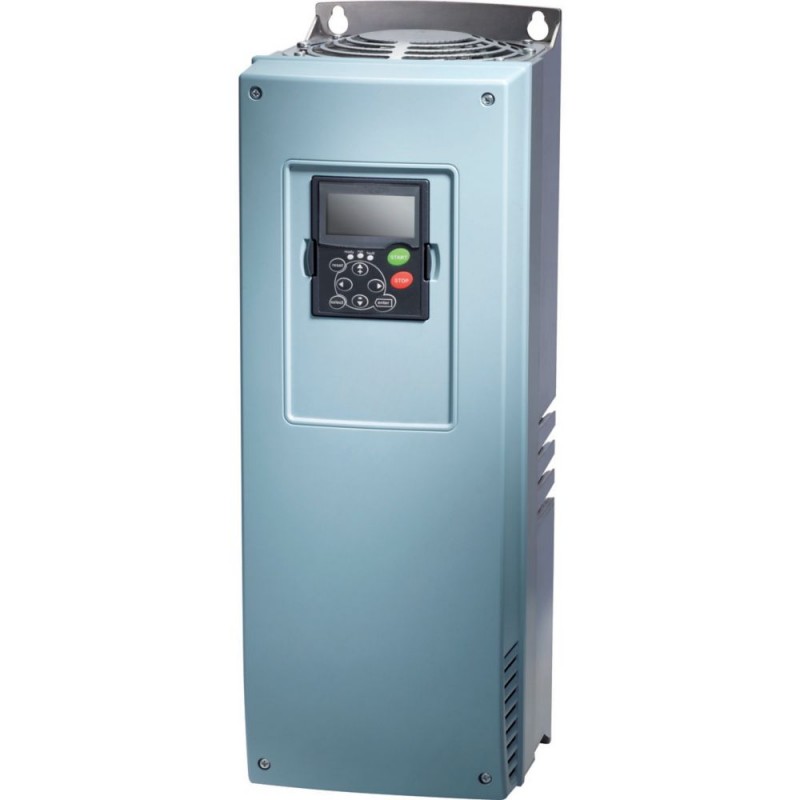

SPX007A1-5A4B1 138642 Y7-138642 EATON ELECTRIC Преобразователь частоты, 600 В перем. тока, трехфазн., 7.5 кВ..
SPX007A1-5A4B1
138642
Y7-138642
EATON-MOELLER
Преобразователь частоты, 600 В перем. тока, трехфазн., 7.5 кВт, IP21, Фильтры подавления радиопомех, Тормозной прерыватель, Индикация OLED, Дроссель промежуточного контура, FR6
SPX007A1-5А4Б1
Преобразователь частоты, 600 В перем. тока, трехфазн., 7.5 кВт, IP21, Фильтры подавления радиопомех, Тормозной прерыватель, Индикация OLED, FR6
Частотно-регулируемый привод, Артикул группы деталей (например, DIL): SPX, Номинальное рабочее напряжение: Ue = 600 В переменного тока, 3-фазное, 690 В переменного тока, 3-фазное, Выходное напряжение с Ve: U2 = 600 В переменного тока, 3-фазное, 690 В переменного тока, 3-фазное, Напряжение сети (50/60 Гц): ULN = 525 (-15%) - 690 (±10%) В, Номинальный рабочий ток при перегрузке 150%: Ie = 10 А, Номинальный рабочий ток При перегрузке 110%: Т.е. = 13,5 А, Примечание: Цикл перегрузки в течение 60 с каждые 600 с, Назначенный номинал двигателя Примечание: Для двигателей переменного тока с внутренней и внешней вентиляцией с частотой 50 Гц / 60 Гц, цикл перегрузки в течение 60 с каждые 600 с, при 690 В, 50 Гц, Назначенная мощность двигателя 150 % Перегрузка: P = 7,5 кВт, 110 % Перегрузка: P = 11 кВт , 150 % Перегрузка: IM = 8,8 А, 110 % Перегрузка: IM = 12,6 А, Назначенная мощность двигателя Примечание: при 690 В, 60 Гц, Назначенная мощность двигателя 150 % Перегрузка: P = 7,5 л.с., 110 % Перегрузка: P = 10 л.с., Назначенная мощность двигателя 150 % Перегрузка: IM = 8 А, 110 % Перегрузка: IM = 10 А, Степень защиты: IP21, Подключение к полевой шине (опционально): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Оснащен: Фильтр подавления радиопомех, Тормозной переключатель, OLED-дисплей, Дроссельная заслонка постоянного тока, Размер рамы: FR6, Стандарты: Спецификация для общих требований: IEC/EN 61800-2, Требования к ЭМС: IEC/EN 61800-3, Требования безопасности: IEC/EN 61800-5-1
Низковольтное оборудование > Частотный преобразователь менее 1 кВ
Eaton преобразователи частоты
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Преобразователь частоты, 600 В перем. тока, трехфазн., 7.5 кВт, IP21, Фильтры подавления радиопомех, Тормозной прерыватель, Индикация OLED, FR6
Преобразователь частоты, Идентификатор типа: SPX, Номинальное напряжение: Ue = 600 В перем. тока, трехфазн., 690 В перем. тока, трехфазн., Выходное напряжение при Ue: U2 = 600 В перем. тока, трехфазн., 690 В перем. тока, трехфазн., Сетевое напряжение (50/60 Гц): ULN = 525 (-15%) - 690 (±10%) В, Расчетный рабочий ток при перегрузке 150 %: Ie = 10 A, Расчетный рабочий ток при перегрузке 110 %: Ie = 13.5 A, Примечание: Цикл перегрузки в течение 60 с каждые 600 с, Соотнесенная мощность двигателя Примечание: для двигателей переменного тока с внутренним и внешним наружным воздушным охлаждением с частотой 50 Гц или 60 Гц, Цикл перегрузки в течение 60 с каждые 600 с, при 690 В, 50 Гц, Соотнесенная мощность двигателя перегрузка 150 %: P = 7.5 кВт, перегрузка 110 %: P = 11 кВт, перегрузка 150 %: IM = 8.8 A, перегрузка 110 %: IM = 12.6 A, Соотнесенная мощность двигателя Указание: при 690 В, 60 Гц, Соотнесенная мощность двигателя перегрузка 150 %: P = 7.5 л.с., перегрузка 110 %: P = 10 л.с., Соотнесенная мощность двигателя перегрузка 150 %: IM = 8 A, перегрузка 110 %: IM = 10 A, Класс защиты: IP21, Подключение полевой шины (опция): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, оснащение: Фильтры подавления радиопомех, Тормозной прерыватель, Индикация OLED, Дроссель промежуточного контура, Типоразмер: FR6, Стандарты и предписания: Общие требования: IEC/EN 61800-2, Требования по ЭМС: IEC/EN 61800-3, Требования к безопасности: IEC/EN 61800-5-1
Программа поставок
Ассортимент
Преобразователи частоты
Идентификатор типа
SPX
Номинальное напряжение [Ue]
600 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
Выходное напряжение при Ue[U2]
600 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
Сетевое напряжение (50/60 Гц) [ULN]
525 (-15%) - 690 (±10%) В
Расчетный рабочий ток [Ie]
при перегрузке 150 % [Ie]
10 A
при перегрузке 110 % [Ie]
13.5 A
Соотнесенная мощность двигателя
Примечание
для двигателей переменного тока с внутренним и внешним наружным воздушным охлаждением с частотой 50 Гц или 60 Гц
Примечание
Цикл перегрузки в течение 60 с каждые 600 с
Указание
при 690 В, 50 Гц
перегрузка 150 % [P]
7.5 кВт
перегрузка 110 % [P]
11 кВт
перегрузка 150 % [IM]
8.8 A
перегрузка 110 % [IM]
12.6 A
Указание
при 690 В, 60 Гц
перегрузка 150 % [P]
7.5 л.с.
перегрузка 110 % [P]
10 л.с.
перегрузка 150 % [IM]
8 A
перегрузка 110 % [IM]
10 A
Класс защиты
IP21
Подключение полевой шины (опция)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
оснащение
Фильтры подавления радиопомех
Тормозной прерыватель
Индикация OLED
Тормозной прерыватель
Индикация OLED
Типоразмер
FR6
Подключение к SmartWire-DT
нет
Технические характеристики
Общая информация
Стандарты и предписания
Общие требования: IEC/EN 61800-2
Требования по ЭМС: IEC/EN 61800-3
Требования к безопасности: IEC/EN 61800-5-1
Требования по ЭМС: IEC/EN 61800-3
Требования к безопасности: IEC/EN 61800-5-1
Сертификация
CE, UL, cUL, RCM
Апробации
DNV
Качество изготовления
RoHS, ISO 9001
Стойкость к климатическим воздействиям [ρw]
< 95 % относительной влажности, без конденсации, без коррозии, без капель воды %
Температура окружающей средыМин. рабочая температура
-10 °C
Температура окружающей средыМакс. рабочая температура
+50 °C
Температура окружающей средыЭксплуатация (110 % перегрузка) [ϑ]
-10 - +40 °C
Температура окружающей средыХранение [ϑ]
-40 - +70 °C
степень помех радиоприемаКласс радиопомех (ЭМС)
C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. при необходимости могут потребоваться внешние фильтры подавления радиопомех (опция).
степень помех радиоприемаОкружение (ЭМС)
1 и 2-е окружение согласно EN 61800-3
установочное положение
вертикально
Высота установки
0 - 1000 м над уровнем моря
больше 1000 м с 1 % дерейтинг каждые 100 м
макс. 3000 м M
больше 1000 м с 1 % дерейтинг каждые 100 м
макс. 3000 м M
Класс защиты
IP21
защита от прикосновения
BGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук)
Цепь главного тока
Подача питанияНоминальное напряжение [Ue]
600 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
Подача питанияСетевое напряжение (50/60 Гц) [ULN]
525 (-15%) - 690 (±10%) В
Подача питанияСтруктура сети
Сети переменного тока с заземлением средней точки
Подача питанияЧастота сети [fLN]
50/60 Гц
Подача питаниядиапазон частот [fLN]
45–66 (± 0%) Гц
силовая частьфункция
Преобразователь частоты с промежуточным контуром постоянного напряжения и с инвертором IGBT
силовая частьВыходное напряжение при Ue[U2]
600 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
690 В перем. тока, трехфазн.
силовая частьВыходная частота [f2]
0 - 50/60 (макс. 320) Гц
силовая частьЧастота переключения [fPWM]
1,5
с возможностью регулировки 1 - 6 кГц
с возможностью регулировки 1 - 6 кГц
силовая частьРежим работы
Управление V/f
Бессенсорное векторное управление (SLV)
на выбор: векторное управление с возвратом (CLV)
Бессенсорное векторное управление (SLV)
на выбор: векторное управление с возвратом (CLV)
силовая частьЧастотная разрешающая способность (заданное значение) [Δf]
0.01 Гц
силовая частьРасчетный рабочий токпри перегрузке 150 % [Ie]
10 A
силовая частьРасчетный рабочий токпри перегрузке 110 % [Ie]
13.5 A
силовая частьоснащение
Фильтры подавления радиопомех
Тормозной прерыватель
Индикация OLED
Тормозной прерыватель
Индикация OLED
силовая частьТипоразмер
FR6
Отвод двигателяПримечание
для двигателей переменного тока с внутренним и внешним наружным воздушным охлаждением с частотой 50 Гц или 60 Гц
Отвод двигателяПримечание
Цикл перегрузки в течение 60 с каждые 600 с
Отвод двигателяУказание
при 690 В, 50 Гц
Отвод двигателяперегрузка 150 % [P]
7.5 кВт
Отвод двигателяперегрузка 110 % [P]
11 кВт
Отвод двигателяУказание
при 690 В, 60 Гц
Отвод двигателяперегрузка 150 % [P]
7.5 л.с.
Отвод двигателяперегрузка 110 % [P]
10 л.с.
Управляющая часть
внешнее управляющее напряжение [Uc]
24 В пост. тока (макс. 250 мА) В
Напряжение заданного значения [Us]
10 В пост. тока (макс. 10 мА) В
Аналоговые входы
2, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА
Аналоговые выходы.
1, с возможностью настройки, 0/4 - 20 мА
Цифровые входы
6, с возможностью настройки, 30 В пост. тока
Цифровые выходы
1, с возможностью настройки, 48 В пост. тока/50 мА
Релейные выходы
2, с возможностью настройки, замыкающий контакт, 8 A (24 В пост. тока) / 8 A (250 В перем. тока) / 0,4 A (125 В пост. тока)
Соответствующие элемент включения и защиты
Подключение к сетиСглаживающие дроссели150 % перегрузка (CT/IH, при 50 °C)
DX-LN3-016
Отвод двигателяДроссели двигателя150 % перегрузка (CT/IH, при 50 °C)
DX-LM3-016
Отвод двигателяДроссели двигателя110 % перегрузка (VT/IL, при 40 °C)
DX-LM3-016
Отвод двигателяСинус-фильтр150 % перегрузка (CT/IH, при 50 °C)
SIN-0014-6-0-P
Отвод двигателяСинус-фильтр110 % перегрузка (VT/IL, при 40 °C)
SIN-0014-6-0-P
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
10 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
188 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-10 °C
Макс. рабочая температура
+50 °C
Эксплуатация (с перегрузкой 150 %)
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Апробации
Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS2, NMMS7. NMMS8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
3211-06
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 690 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP21
Размеры
| Характеристика | Значение |
|---|---|
| Mains voltage (EF006780) | 525 V |
| Mains frequency (EF006783) | 50/60 Hz |
| Max. output frequency (EF007350) | 320 Hz |
| Number of analogue outputs (EF001995) | 1 |
| With control element (EF001538) | No |
| Application in industrial area permitted (EF007294) | No |
| Application in domestic- and commercial area permitted (EF007295) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for BACnet (EF011944) | No |
| Supporting protocol for other bus systems (EF003062) | No |
| With optical interface (EF003028) | No |
| With PC connection (EF006107) | No |
| Integrated breaking resistance (EF007293) | No |
| 4-quadrant operation possible (EF006803) | No |
| Type of converter (EF006978) | Other |
| Degree of protection (IP) (EF005474) | IP21 |
| Degree of protection (NEMA) (EF011959) | Other |
| Height (EF000040) | 237 mm |
| Width (EF000008) | 195 mm |
| Depth (EF000049) | 558 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| SPX007A1-5A4B1 Y7-138642 138642 RU_138642.pdf | 208 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
