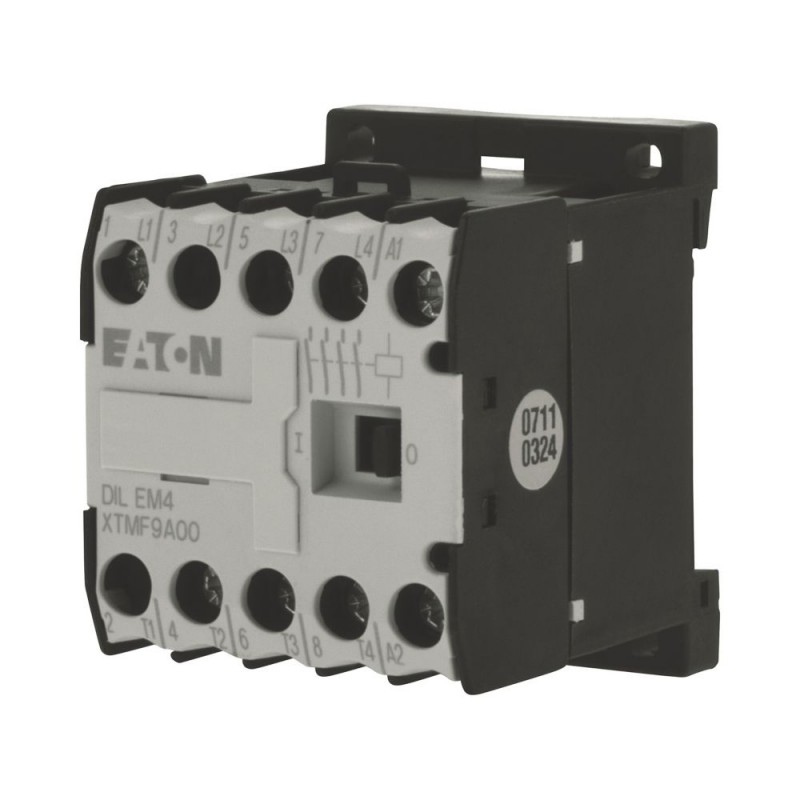

DILEM4(48V50HZ) 011052 Y7-11052 EATON ELECTRIC Силовой контактор 4-полюсный 4 кВт/400 В/AC3
DILEM4(48V50HZ)
011052
Y7-11052
EATON-MOELLER
Силовой контактор; 4-полюсный; 4 кВт/400 В/AC3
Мини-Контактор силы; соединение винта; 4-полюс; 20а ; АС-1; 48 В 50 Гц
Контактор, 48 В 50 Гц, 4 полюса, 380 В, 400 в, 4 кВт, винтовые клеммы, управление AC
Контактор, Применение: Мини-контакторы для двигателей и резистивных нагрузок, Контакторы DILEM, Категория использования: AC-1: Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления, NAC-3: Нормальные асинхронные двигатели переменного тока: запуск, выключение во время работы, AC-4: Нормальные асинхронные двигатели переменного тока: запуск, заглушка, реверсивный, толчковый, Техника подключения: Винтовые клеммы, Количество полюсов: 4 полюса, Номинальный рабочий ток AC-3 380 В 400 В: Ie= 9 A, Номинальный рабочий ток AC-1 Обычный тепловой ток свободного воздуха, 3-полюсный, 50 - 60 Гц Открытый при 40 °C: Ith = Ie= 22 A, закрытый: Ith = 16 A , Номинальный рабочий ток AC-1 Обычный тепловой ток свободного воздуха, 1 полюс открытый: Ith = 60 A, закрытый: Ith = 50 A, максимальный номинал для трехфазных двигателей, 50 - 60 Гц AC-3 220 В 230 В: P= 2,2 кВт, 380 В 400 В: P= 4 кВт, 660 В 690 В: P= 4 кВт, Максимальная номинальная мощность для трехфазных двигателей, 50 - 60 Гц AC-4 220 В 230 В: P= 1,5 кВт, 380 В 400 В: P= 3 кВт, 660 В 690 В: P= 3 кВт, Для использования с: ... ДИЛЕМ, ... DILE, напряжение переменного/постоянного тока: работа от переменного тока
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы до 170А
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲Best sellers
▲Описание
▲Силовой контактор; 4-полюсный; 4 кВт/400 В/AC3
Alternate Catalog No.
XTMF9A00Y
Силовой контактор, Применение: Мини-контактор для двигателей и омических нагрузок, Силовые контакторы DILEM, Категория применения: AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления, AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы, AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп, Техника присоединения: Винтовые клеммы, Полюсы: 4-полюсн., Расчетный рабочий ток AC-3 380 B 400 B: Ie= 9 A, Расчетный рабочий ток AC-1 обычный термический ток, 3-полюсный, 50 - 60 Гц разомкнут при 40 °C: Ith =Ie= 22 A, в капсульном корпусе: Ith= 16 A, Расчетный рабочий ток AC-1 обычный термический ток, 1-полюсный разомкнут: Ith= 60 A, в капсульном корпусе: Ith= 50 A, максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц AC-3 220 B 230 B: P= 2.2 кВт, 380 B 400 B: P= 4 кВт, 660 B 690 B: P= 4 кВт, максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц AC-4 220 B 230 B: P= 1.5 кВт, 380 B 400 B: P= 3 кВт, 660 B 690 B: P= 3 кВт, Применяемое для: …DILEM, …DILE, Род тока: перем. ток/пост. ток: Питание перем. тока
Программа поставок
Ассортимент
Силовые контакторы
Применение
Мини-контактор для двигателей и омических нагрузок
Подассортимент
Силовые контакторы DILEM
Категория применения
AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп
Техника присоединения
Винтовые клеммы
Полюсы
4-полюсн.
Расчетный рабочий ток
AC-3380 B 400 B [Ie]
9 A
AC-1обычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith=Ie]
22 A
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц
AC-3220 B 230 B [P]
2.2 кВт
AC-3380 B 400 B [P]
4 кВт
AC-3660 B 690 B [P]
4 кВт
AC-4220 B 230 B [P]
1.5 кВт
AC-4380 B 400 B [P]
3 кВт
AC-4660 B 690 B [P]
3 кВт
графические условные обозначения
Применяемое для
…DILEM
…DILE
…DILE
Управляющее напряжение
48 V 50 Hz
Род тока: перем. ток/пост. ток
Питание перем. тока
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 60947, VDE 0660, CSA, UL
Механический срок службы; катушка 50/60 Гц [Переключения]
7 x 106
Механический срок службы [Переключения]
20 x 106
максимальная частота коммутациймеханический
9000 S/h
максимальная частота коммутацийэлектрический (силовые контакторы без реле перегрузки) [Переключения/ч]
см. характеристики
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +50 °C
Температура окружающей средыв капсульном корпусе
- 25 - 40 °C
Температура окружающей средыХранениеТемпература окружающей среды, хранение, мин.
- 40 °C
Температура окружающей средыХранениеТемпература окружающей среды, хранение, макс.
+ 80 °C
установочное положение
любое, кроме вертикального с клеммами A1/A2 снизу
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство без вспомогательного контактного модуляЦепи главного тока, замыкающие контакты
10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемЦепи главного тока, замыкающие контактыЗамыкающие контакты
10 g
Удароустойчивость (IEC/EN 60068-2-27)Импульс полусинуса 10 мсОсновное устройство со вспомогательным контактным модулемВспомогательные блок-контакты замыкающий контакт/размыкающий контакт
20/20 g
Класс защиты
IP20
Защита от прикосновения при вертикальном управлении спереди (EN 50274)
защита от прикосновения пальцами и тыльной стороной кистей рук
Вес
0.17 кг
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыодножильный
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) мм2
2 x (0,75 - 2,5) мм2
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммытонкопроволочный с оконечной муфтой
1 x (0,75 - 1,5)
2 x (0,75 - 1,5) мм2
2 x (0,75 - 1,5) мм2
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыодно- или многожильные
18 - 14 AWG
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыДлина зачистки
8 мм
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыСоединительный винт
M3,5
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыОтвертка с профилем Pozidriv
2 Размер
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммыСтандартная отвёртка
0.8 x 5.5
1 x 6 мм
1 x 6 мм
Поперечные сечения соединения линий главного и вспомогательного токаВинтовые клеммымакс. начальный пусковой момент
1.2 Нм
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
690 В перем. тока
Номинальное напряжение [Ue]
690 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и контактами
300 В перем. тока
Безопасное разъединение согласно EN 61140между контактами
300 В перем. тока
Включающая способность (cos ϕ по IEC/EN 60947)
110 A
Отключающая способность220 B 230 B
90 A
Отключающая способность380 B 400 B
90 A
Отключающая способность500 В
64 A
Отключающая способность660 B 690 B
42 A
защита от короткого замыкания, макс. предохранительТип «2», 500 В [gL/gG]
10 A
защита от короткого замыкания, макс. предохранительТип «1», 500 В [gL/gG]
20 A
Переменное напряжение
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 40 °C [Ith=Ie]
22 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 50 °C [Ith=Ie]
20 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцразомкнутпри 55 °C [Ith=Ie]
19 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 Гцв капсульном корпусе [Ith]
16 A
AC-1Расчетный рабочий токобычный термический ток, 3-полюсный, 50 - 60 ГцПримечание
При максимально допустимой температуре окружающей среды.
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйПримечание
При максимально допустимой температуре окружающей среды.
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйразомкнут [Ith]
60 A
AC-1Расчетный рабочий токобычный термический ток, 1-полюсныйв капсульном корпусе [Ith]
50 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание
При максимально допустимой температуре окружающей среды.
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]
9 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]
9 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]
9 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]
9 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]
9 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]
6.4 A
AC-3Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]
4.8 A
AC-3Расчетная рабочая мощность [P]220 B 230 B [P]
2.2 кВт
AC-3Расчетная рабочая мощность [P]240 В [P]
2.5 кВт
AC-3Расчетная рабочая мощность [P]380 B 400 B [P]
4 кВт
AC-3Расчетная рабочая мощность [P]415 В [P]
4.3 кВт
AC-3Расчетная рабочая мощность [P]440 В [P]
4.6 кВт
AC-3Расчетная рабочая мощность [P]500 В [P]
4 кВт
AC-3Расчетная рабочая мощность [P]660 B 690 B [P]
4 кВт
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 ГцПримечание
При максимально допустимой температуре окружающей среды.
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц220 B 230 B [Ie]
6.6 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц240 В [Ie]
6.6 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]
6.6 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц415 В [Ie]
6.6 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц440 В [Ie]
6.6 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц500 В [Ie]
5 A
AC-4Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц660 B 690 B [Ie]
3.4 A
AC-4Расчетная рабочая мощность [P]220 B 230 B [P]
1.5 кВт
AC-4Расчетная рабочая мощность [P]240 В [P]
1.8 кВт
AC-4Расчетная рабочая мощность [P]380 B 400 B [P]
3 кВт
AC-4Расчетная рабочая мощность [P]415 В [P]
3.1 кВт
AC-4Расчетная рабочая мощность [P]440 В [P]
3.3 кВт
AC-4Расчетная рабочая мощность [P]500 В [P]
3 кВт
AC-4Расчетная рабочая мощность [P]660 B 690 B [P]
3 кВт
постоянное напряжение
Расчетный рабочий ток открытыйDC-112 В [Ie]
20 A
Расчетный рабочий ток открытыйDC-124 В [Ie]
20 A
Расчетный рабочий ток открытыйDC-160 В [Ie]
20 A
Расчетный рабочий ток открытыйDC-1110 В [Ie]
20 A
Расчетный рабочий ток открытыйDC-1220 В [Ie]
20 A
Электрические тепловые потери (3- или 4-полюсный)при Ith, 50 °C
7.9 W
Механические приводы
Безопасность по напряжениюРабота от перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание]
0.8 - 1.1 x Uc
Безопасность по напряжениюРабота от перем. токаДвухчастотная катушка 50/60 Гц [втягивание]Безопасность по напряжению двухчастотной катушки 50/60 Гц максим. напряжение отпускания
1.1 x Uc
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание]
25 VA
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [втягивание]
22 W
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [Удержание]
4.6 VA
потребляемая мощностьПитание перем. токаКатушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц [Удержание]
1.8 W
Продолжительность включения
100 % продолжительность включения
Время переключения при 100 % UcЗамыкающие контактыЗадержка замыканияЗадержка замыкания мин.
14 мс
Время переключения при 100 % UcЗамыкающие контактыЗадержка замыканияЗадержка замыкания макс.
21 мс
Время переключения при 100 % UcЗамыкающие контактыВремя открытияВремя открытия мин.
8 мс
Время переключения при 100 % UcЗамыкающие контактыВремя открытияВремя открытия макс.
18 мс
Время переключения при 100 % UcЗамыкающие контактыЗадержка замыкания со вспомогательным контактом верхней установки
45 мс
Время переключения при 100 % UcРеверсивные контакторыВремя переключения при 110 % UcВремя переключения мин
16 мс
Время переключения при 100 % UcРеверсивные контакторыВремя переключения при 110 % UcВремя переключения макс.
21 мс
Время переключения при 100 % UcРеверсивные контакторыВремя дугового разряда при 690 В перем. тока
12 мс
Вспомогательный контакт
Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта
да
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
690 В перем. тока
Номинальное напряжение [Ue]
600 В перем. тока
Безопасное разъединение согласно EN 61140между катушкой и вспомогательными контактами
300 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами
300 В перем. тока
Расчетный рабочий токAC-15220 B 240 B [Ie]
6 A
Расчетный рабочий токAC-15380 B 415 B [Ie]
3 A
Расчетный рабочий токAC-15500 В [Ie]
1.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:1 [24 В]
2.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:2 [60 В]
2.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:3 [100 В]
1.5 A
Расчетный рабочий токDC Л/П ≦ 15 мсКонтакты в серии:3 [220 В]
0.5 A
Обычный термический ток [Ith]
10 A
Надёжность контакта [Частота отказов]
<10-8, < один отказ на 100 млн. соединений
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 5,4 мА) λ
(при Ue= 24 В пост. тока, Umin= 17 В, Imin= 5,4 мА) λ
Срок службы компонента при Ue= 240 ВAC-15 [Переключения]
0.2 x 106
Срок службы компонента при Ue= 240 ВПост. ток (DC)L/R = 50 мс: 2 контакта в серии при Ie= 0,5 A [Переключения]
0.15 x 106
Срок службы компонента при Ue= 240 ВПост. ток (DC)Примечание
Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными
Стойкость к коротким замыканиям без свариванияустройство защиты от максимальных перегрузоктолько защита от короткого замыкания
PKZM0-4
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В
6 A gG/gL
Стойкость к коротким замыканиям без свариваниязащита от короткого замыкания, макс. предохранитель500 В
10 A безынерционный
Электрические тепловые потери при нагрузке с Ithна контакт
1.1 W
Опробованные рабочие характеристики
Коммутационная способностьмаксимальная мощность двигателятрехфазн.200 В
208 В
208 В
2 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.230 В
240 В
240 В
3 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.460 В
480 В
480 В
5 л.с.
Коммутационная способностьмаксимальная мощность двигателятрехфазн.575 В
600 В
600 В
5 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный115 В
120 В
120 В
0.5 л.с.
Коммутационная способностьмаксимальная мощность двигателяоднофазный230 В
240 В
240 В
1.5 л.с.
Коммутационная способностьмаксимальная мощность двигателяОбщее применение
15 A
Short Circuit Current RatingОсновная номинальная характеристикаSCCR
5 kA
Short Circuit Current RatingОсновная номинальная характеристикаМакс. предохранитель
45 A
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
22 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
2.39 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
9.56 W
Статическая потеря мощности, не зависит от тока [Pvs]
1.8 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+50 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching ([email protected] [AAB718015])
Rated control supply voltage Us at AC 50HZ
48 - 48 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
0 - 0 V
Voltage type for actuating
AC
Rated operation current Ie at AC-1, 400 V
22 A
Rated operation current Ie at AC-3, 400 V
9 A
Rated operation power at AC-3, 400 V
4 kW
Rated operation current Ie at AC-4, 400 V
6.6 A
Rated operation power at AC-4, 400 V
3 kW
Rated operation power NEMA
3.7 kW
Modular version
No
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Type of electrical connection of main circuit
Screw connection
Number of normally closed contacts as main contact
0
Number of main contacts as normally open contact
4
Апробации
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Характеристики
Дополнительное оснащение
1: Реле защиты электродвигателей
2: Схема защиты
3: Модули вспомогательных контактов
Корпус полностью изолирован
2: Схема защиты
3: Модули вспомогательных контактов
Корпус полностью изолирован
характеристика
Индукционные двигатели переменного тока
Рабочая характеристика
Включение: со стенда
Выключение: во время работы
Электрическое краткое обозначение
Включение: до 6 × номинальных токов двигателя
Выключение: до 1 × расчетный ток двигателя
категория применения
100 % AC-3
Типичные случаи применения
Компрессоры
Лифты
Миксер
Насосы
Эскалаторы
Мешалка
Вентиляторы
Ленточные транспортеры
Центрифуги
Откидные заслонки
Ковшовый элеватор
Системы кондиционирования воздуха
Приводы общего назначения на обрабатывающем и технологическом оборудовании
Рабочая характеристика
Включение: со стенда
Выключение: во время работы
Электрическое краткое обозначение
Включение: до 6 × номинальных токов двигателя
Выключение: до 1 × расчетный ток двигателя
категория применения
100 % AC-3
Типичные случаи применения
Компрессоры
Лифты
Миксер
Насосы
Эскалаторы
Мешалка
Вентиляторы
Ленточные транспортеры
Центрифуги
Откидные заслонки
Ковшовый элеватор
Системы кондиционирования воздуха
Приводы общего назначения на обрабатывающем и технологическом оборудовании
характеристика
Экстремальные условия переключения
Индукционные двигатели переменного тока
Рабочая характеристика
Управление посредством частых импульсов, противотоковое торможение, реверсирование
Электрическое краткое обозначение
Включение: до 6 × номинальных токов двигателя
Выключение: до 6 × расчетный ток двигателя
категория применения
100 % AC-4
Типичные случаи применения
Печатающие устройства
Машины для перемотки кабеля
Центрифуги
Специальные приводы на обрабатывающем и технологическом оборудовании
Индукционные двигатели переменного тока
Рабочая характеристика
Управление посредством частых импульсов, противотоковое торможение, реверсирование
Электрическое краткое обозначение
Включение: до 6 × номинальных токов двигателя
Выключение: до 6 × расчетный ток двигателя
категория применения
100 % AC-4
Типичные случаи применения
Печатающие устройства
Машины для перемотки кабеля
Центрифуги
Специальные приводы на обрабатывающем и технологическом оборудовании
характеристика
Условия переключения для потребителей без двигателя 3-полюсных, 4-полюсных
Рабочая характеристика
Не индуктивная или слабо индуктивная нагрузка
Электрическое краткое обозначение
Включение: 1 × расчётный рабочий ток
Выключение: 1 × расчетный ток
категория применения
100 % AC-1
Типичные случаи применения
Электрический нагрев
Рабочая характеристика
Не индуктивная или слабо индуктивная нагрузка
Электрическое краткое обозначение
Включение: 1 × расчётный рабочий ток
Выключение: 1 × расчетный ток
категория применения
100 % AC-1
Типичные случаи применения
Электрический нагрев
характеристика
Кратковременное включение 3-полюсное
Пауза между двумя приложениями нагрузки: 15 минут
Пауза между двумя приложениями нагрузки: 15 минут
Размеры
2DILE-… + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-… + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-…-G + MVDILE + …DILE
2DILE-… + MVDILE
2DILE-…-G + MVDILE
2DILE-…-G + MVDILE
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 48 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 0 V |
| Rated control supply voltage DC (EF003980) | 0 V |
| Voltage type for actuating (EF008242) | AC |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 4 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Operating voltage AC 50 Hz (EF008206) | 24 V |
| Operating voltage AC 60 Hz (EF008207) | 24 V |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 22 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 9 A |
| Rated operation power at AC-3, 400 V (EF001364) | 4 kW |
| Rated operation current Ie at AC-4, 400 V (EF008495) | 6.6 A |
| Rated operation power at AC-4, 400 V (EF008496) | 3 kW |
| Rated operation power NEMA (EF011960) | 3.7 kW |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Modular version (EF001126) | No |
| Width (EF000008) | 45 mm |
| Height (EF000040) | 58 mm |
| Depth (EF000049) | 52 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILEM4(48V50HZ) Y7-11052 011052 RU_011052.pdf | 806 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
