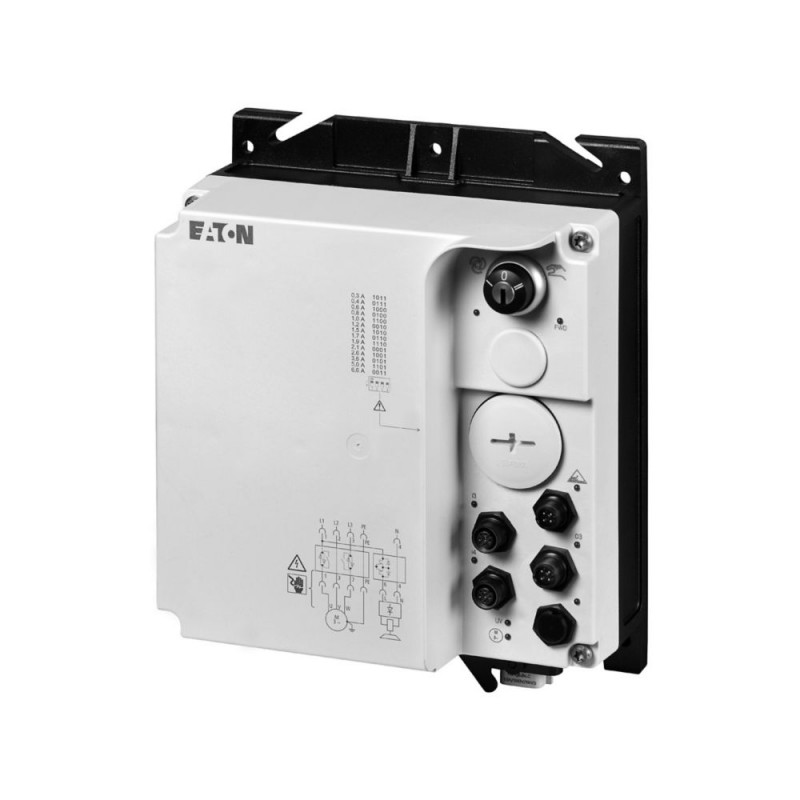

RAMO-DA4AI1S-C320S1 169800 EATON ELECTRIC Прямые пускатели, Выход исполнительного элемента: 1, 400 В перем. ..
RAMO-DA4AI1S-C320S1
169800
EATON-MOELLER
Прямые пускатели, Выход исполнительного элемента: 1, 400 В перем. тока, трехфазн., 6.6 A, Управляющее напряжение внешнего тормоза (50 / 60 Гц): 400/480 В перем. тока, S-7.4 для 31 абонента
Rapid Link 4.0; Прямой пускатель двигателя; До 6,6 А; 400 В; 1 выход привода; С ручным переключателем; Тормозное напряжение 400 В переменного тока
Прямые пускатели, 6.6 A, Выход исполнительного элемента 1, 400/480 V AC, AS-Interface®, S-7.4 для 31 абонента
Стартер DOL, Модельный ряд: Пускатель двигателя, Описание: Встроенный терморезисторный контроль PTC и термо-клик, Два входа датчика через гнезда M12 (макс. 150 мА) для быстрой остановки и блокировки ручного управления, Вставные соединения в силовой секции, Подключение напряжения питания через переходной кабель на круглом или гибком соединении шины, Диагностика и сброс на устройстве и через AS-интерфейс, с переключателями AUTO - OFF/RESET - HAND key, С электронной защитой двигателя для распределенной мощности двигателя от 0,09 – 3,0 кВт (400 В)/0,125 – 3,0 л.с. (480 В), без ручного выключателя, Выход привода: 1 число, Номинальное рабочее напряжение: Ue= 400 В переменного тока, 3-фазное, 480 В переменного тока, 3-фазное, Выходное напряжение с Ve: U2= 400 В переменного тока, 3-фазное, Напряжение в сети (50/60 Гц): ULN= 380 (-15%) - 480 (+10%) В, При 150% перегрузке: Ie= 6,6 А, Управляющее напряжение внешнего тормоза (50/60 Гц): 400/480 В переменного тока, Выход привода: 1 Число, Напряжение в сети (50/60 Гц): ULN= 380 (-15%) - 480 (+10%) В, присвоенный мощность двигателя P Примечание: при 400 В, 50 Гц, 150 % Перегрузка: P = 0,09 - 3 кВт, назначенный номинал двигателя P Примечание: при 480 В, 60 Гц, 150 % Перегрузка: P= 0,125 - 3 л.с., номинальная мощность двигателя P Примечание: для нормальных 4-полюсных двигателей с внутренней и наружной вентиляцией, трехфазных асинхронных двигателей с частотой вращения 1500 об/мин-1 при частоте 50 Гц или 1800 мин-1 при частоте 60 Гц, профильный кабель AS-интерфейса: S-7.4 для 31 модуля, стандарты: IEC/EN 60947-4-2, UL 60947-4-2, Директива 2011/65/EU (RoHS), одобрение CE, одобрение UL, одобрение CCC, степень защиты: IP65, NEMA12
Низковольтное оборудование > Мотор стартера/комбинация стартера мотора
Rapid Link для начинающих
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Прямые пускатели, 6.6 A, Выход исполнительного элемента 1, 400/480 V AC, AS-Interface®, S-7.4 для 31 абонента
Прямые пускатели, Ассортимент: Пускатели двигателя, Описание: Встроенный терморезистор с ПТК и термопереключатель., 2 входа датчиков через гнезда M12 (макс. 150 мА) для быстрого останова и заблокированного ручного режима, Вставные подключения в силовой части, Подключение питающего напряжения через провод адаптера к отводу круглого или плоского провода, Диагностика и функция сброса на устройстве и через интерфейс AS, с выключателем, приводимым в действие ключом, АВТО ‐ ВЫКЛ/СБРОС ‐ РУЧНОЙ, Электронная защита двигателя с установленной мощностью от 0,09 до 3,0 кВт (400 В)/0,125 – 3,0 л.с. (480 В)., без ремонтных выключателей, Выход исполнительного элемента: 1 Количество, Номинальное напряжение: Ue= 400 В перем. тока, трехфазн., 480 В перем. тока, трехфазн., Выходное напряжение при Ue: U2= 400 В перем. тока, трехфазн., Сетевое напряжение (50/60 Гц): ULN= 380 (-15%) - 480 (+10%) В, при перегрузке 150 %: Ie= 6.6 A, Управляющее напряжение внешнего тормоза (50 / 60 Гц): 400/480 В перем. тока, Выход исполнительного элемента: 1 Количество, Сетевое напряжение (50/60 Гц): ULN= 380 (-15%) - 480 (+10%) В, соотнесенная мощность двигателя P Указание: при 400 В, 50 Гц, перегрузка 150 %: P= 0,09 - 3 кВт, соотнесенная мощность двигателя P Указание: при 480 В, 60 Гц, перегрузка 150 %: P= 0,125 - 3 л.с., соотнесенная мощность двигателя P Примечание: для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц., Профиль AS-Interface: S-7.4 для 31 абонента, Стандарты и предписания: IEC/EN 60947-4-2, UL 60947-4-2, Директива RoHS 2011/65/EU, Сертификат СЕ, Сертификат UL, Сертификат ССС, Класс защиты: IP65, NEMA12
Программа поставок
Эта позиция доступна только до 30.06.2020 и затем будет заменена следующей позицией : Y7-198528, RAMO5-D214A31-5120S1
Ассортимент
Пускатели двигателя
Основная функция
Прямые пускатели
Номинальное напряжение [Ue]
400 В перем. тока, трехфазн.
480 В перем. тока, трехфазн.
480 В перем. тока, трехфазн.
Выходное напряжение при Ue[U2]
= ULN
Сетевое напряжение (50/60 Гц) [ULN]
380 (-15%) - 480 (+10%) В
при перегрузке 150 % [Ie]
6.6 A
соотнесенная мощность двигателя P
Указание
при 400 В, 50 Гц
перегрузка 150 % [P]
0,09 - 3 кВт
Указание
при 480 В, 60 Гц
перегрузка 150 % [P]
0,125 - 3 л.с.
Примечание
для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1для 50 Гц и 1800 мин-1для 60 Гц.
Описание
Встроенный терморезистор с ПТК и термопереключатель.
2 входа датчиков через гнезда M12 (макс. 150 мА) для быстрого останова и заблокированного ручного режима
Вставные подключения в силовой части
Подключение питающего напряжения через провод адаптера к отводу круглого или плоского провода
Диагностика и функция сброса на устройстве и через интерфейс AS
с выключателем, приводимым в действие ключом, АВТО ‐ ВЫКЛ/СБРОС ‐ РУЧНОЙ
Электронная защита двигателя с установленной мощностью от 0,09 до 3,0 кВт (400 В)/0,125 – 3,0 л.с. (480 В).
2 входа датчиков через гнезда M12 (макс. 150 мА) для быстрого останова и заблокированного ручного режима
Вставные подключения в силовой части
Подключение питающего напряжения через провод адаптера к отводу круглого или плоского провода
Диагностика и функция сброса на устройстве и через интерфейс AS
с выключателем, приводимым в действие ключом, АВТО ‐ ВЫКЛ/СБРОС ‐ РУЧНОЙ
Электронная защита двигателя с установленной мощностью от 0,09 до 3,0 кВт (400 В)/0,125 – 3,0 л.с. (480 В).
Выход исполнительного элемента
1 Количество
Управляющее напряжение внешнего тормоза (50 / 60 Гц)
400/480 V AC V
Интерфейс/полевая шина (встроенный)
AS-Interface®
Профиль AS-Interface
S-7.4 для 31 абонента
указания
Эксплуатация с внешним источником питания 24 В постоянного тока
для управления двигателями с механическим тормозом
для управления двигателями с механическим тормозом
Технические характеристики
Общая информация
Стандарты и предписания
IEC/EN 60947-4-2
UL 60947-4-2
Директива RoHS 2011/65/EU
Сертификат СЕ
Сертификат UL
Сертификат ССС
UL 60947-4-2
Директива RoHS 2011/65/EU
Сертификат СЕ
Сертификат UL
Сертификат ССС
Стойкость к климатическим воздействиям [ρw]
< 95 %, без образования конденсата
IEC/EN 50178 %
IEC/EN 50178 %
Температура окружающей средыМин. рабочая температура
-10 °C
Температура окружающей средыМакс. рабочая температура
+55 °C
Температура окружающей средыХранение [ϑ]
-30 - +70 °C
Категория перенапряжения
III
Номинальная устойчивость к импульсу [Uimp]
4 кВ
степень помех радиоприемаОкружение (ЭМС)
Класс приборов A
степень помех радиоприемаМаксимальная длина соединительных проводов электродвигателя [I]
10 M
Удароустойчивость
1000 шоков на ось, полусинус 15 г/11 мс
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
Вибрация
Частота колебаний: 10 - 150 Гц
Амплитуда 0,15 мм: 6 Гц
Переходная частота амплитуды на ускорение: 57 Гц
IEC/EN 60068-2-6
Амплитуда 0,15 мм: 6 Гц
Переходная частота амплитуды на ускорение: 57 Гц
IEC/EN 60068-2-6
установочное положение
вертикально
Высота установки
0 - 1000 м над уровнем моря
больше 1000 м с 1 % дерейтинг каждые 100 м
макс. 2000 м M
больше 1000 м с 1 % дерейтинг каждые 100 м
макс. 2000 м M
Класс защиты
IP65
NEMA12
NEMA12
Цепь главного тока
Подача питанияНоминальное напряжение [Ue]
400 В перем. тока, трехфазн.
480 В перем. тока, трехфазн.
480 В перем. тока, трехфазн.
Подача питанияСетевое напряжение (50/60 Гц) [ULN]
380 (-15%) - 480 (+10%) В
Подача питанияВходной ток (150 % перегрузка) [ILN]
6.6 A
Подача питанияСтруктура сети
Переменное напряжение
Радиальная сеть с заземлением в средней точке (TN-S-сеть)
Сети переменного тока с заземлением фазы не допускаются.
Радиальная сеть с заземлением в средней точке (TN-S-сеть)
Сети переменного тока с заземлением фазы не допускаются.
Подача питанияЧастота сети [fLN]
50/60 Гц
Подача питаниядиапазон частот [fLN]
47 - 63 Гц (± 0%) Гц
Подача питанияЧастота включений сети
максимально однократно каждые 60 секунд
Подача питанияусловный ток короткого замыкания [Iq]
< 10 кА
Подача питанияЗащита при коротком замыкании для выходных контуров, внешняя
Тип координации 1 через питание силовой шины
силовая частьфункция
Прямой пускатель с тиристорами и контактами байпаса, с 2-фазным управлением
силовая частьЗапаздывание при включении [tВКЛ.]
20 - 35 мс
силовая частьЗапаздывание при выключении [tВЫКЛ.]
20 - 35 мс
силовая частьМеханический срок службы [Переключения]
AC3: > 10.000.000
силовая частьЭлектрический срок службы [Переключения]
AC3: > 10.000.000
силовая частьЦикл перегрузки
AC-53a
силовая частьВыходное напряжение при Ue[U2]
= ULN
силовая частьВыходная частота [f2]
= fLNГц
силовая частьРасчетный рабочий токпри перегрузке 150 % [Ie]
6.6 A
силовая частьОграничение тока двигателя [I]
0,3 - 6,6
с возможностью регулировки A
с возможностью регулировки A
силовая частьоснащение
без ремонтных выключателей
Отвод двигателяПримечание
для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1для 50 Гц и 1800 мин-1для 60 Гц.
Отвод двигателяУказание
при 400 В, 50 Гц
Отвод двигателяУказание
при 480 В, 60 Гц
Отвод двигателяУправление для внешнего тормоза двигателяТормозное напряжение [U]
400/480 В пер. тока −15% / +10% В
Отвод двигателяУправление для внешнего тормоза двигателяТок в режиме торможения [I]
≤ 0,6 A
(макс. 6 A на 120 мс) A
(макс. 6 A на 120 мс) A
Управляющая часть
внешнее управляющее напряжение [Uc]
24 В постоянного тока - 15 % / + 20 % через интерфейс AS®-штекер В
Интерфейс/полевая шина (встроенный)
AS-Interface®
AS-Interface®
максимальное общее потребление тока из блока питания интерфейса AS (30 В-): 250 мА
Спецификация: S-7.4
Количество адресов подчиненных устройств: 31
Спецификация: S-7.4
Количество адресов подчиненных устройств: 31
Bauartnachweis nach IEC/EN 61439
Мин. рабочая температура
-10 °C
Макс. рабочая температура
+55 °C
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Motor starter/Motor starter combination (EC001037)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination ([email protected] [AJZ718013])
Kind of motor starter
Direct starter
With short-circuit release
Yes
Rated control supply voltage Us at AC 50HZ
0 - 0 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
0 - 0 V
Voltage type for actuating
AC
Rated operation power at AC-3, 230 V, 3-phase
0 kW
Rated operation power at AC-3, 400 V
3 kW
Rated power, 460 V, 60 Hz, 3-phase
2.238 kW
Rated power, 575 V, 60 Hz, 3-phase
0 kW
Rated operation current Ie
6.6 A
Rated operation current at AC-3, 400 V
6.6 A
Overload release current setting
0.3 - 6.6 A
Rated conditional short-circuit current, type 1, 480 Y/277 V
65000 A
Rated conditional short-circuit current, type 1, 600 Y/347 V
0 A
Rated conditional short-circuit current, type 2, 230 V
0 A
Rated conditional short-circuit current, type 2, 400 V
0 A
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Ambient temperature, upper operating limit
55 °C
Temperature compensated overload protection
Yes
Release class
CLASS 10
Type of electrical connection of main circuit
Other
Type of electrical connection for auxiliary- and control current circuit
Other
Rail mounting possible
No
With transformer
No
Number of command positions
1
Suitable for emergency stop
No
Coordination class according to IEC 60947-4-3
Class 1
Number of indicator lights
0
External reset possible
Yes
With fuse
No
Degree of protection (IP)
IP65
Degree of protection (NEMA)
12
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
Yes
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Width
220 mm
Height
270 mm
Depth
120 mm
Размеры
| Характеристика | Значение |
|---|---|
| Type of motor starter (EF009598) | Direct starter |
| With short-circuit release (EF006691) | Yes |
| Rated control supply voltage AC 50 Hz (EF003978) | 0 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 0 V |
| Rated control supply voltage DC (EF003980) | 0 V |
| Voltage type for actuating (EF008242) | AC |
| Rated operation power at AC-3, 230 V, 3-phase (EF009599) | 0 kW |
| Rated operation power at AC-3, 400 V (EF001364) | 3 kW |
| Rated power, 460 V, 60 Hz, 3-phase (EF009600) | 2.238 kW |
| Rated power, 575 V, 60 Hz, 3-phase (EF009601) | 0 kW |
| Rated operation current Ie (EF001443) | 6.6 A |
| Rated operation current at AC-3, 400 V (EF009602) | 6.6 A |
| Overload release current setting (EF002336) | 0.3 A |
| Rated conditional short-circuit current, type 1, 480 Y/277 V (EF009607) | 65000 A |
| Rated conditional short-circuit current, type 1, 600 Y/347 V (EF009608) | 0 A |
| Rated conditional short-circuit current, type 2, 230 V (EF009606) | 0 A |
| Rated conditional short-circuit current, type 2, 400 V (EF009605) | 0 A |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Ambient temperature, upper operating limit (EF009603) | 55 °C |
| Temperature compensated overload protection (EF009604) | Yes |
| Release class (EF006668) | CLASS 10 |
| Suitable for rail mounting (EF003972) | No |
| With transformer (EF000278) | No |
| Number of command positions (EF001372) | 1 |
| Suitable for emergency stop (EF001433) | No |
| Coordination class according to IEC 60947-4-3 (EF012390) | Class 1 |
| Number of indicator lights (EF001965) | 0 |
| External reset possible (EF003426) | Yes |
| With fuse (EF006693) | No |
| Degree of protection (IP) (EF005474) | IP65 |
| Degree of protection (NEMA) (EF011959) | 12 |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | Yes |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | No |
| Width (EF000008) | 220 mm |
| Height (EF000040) | 120 mm |
| Depth (EF000049) | 270 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| RAMO-DA4AI1S-C320S1 RAMO-DA4AI1S-C320S1 169800 RU_169800.pdf | 223 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
