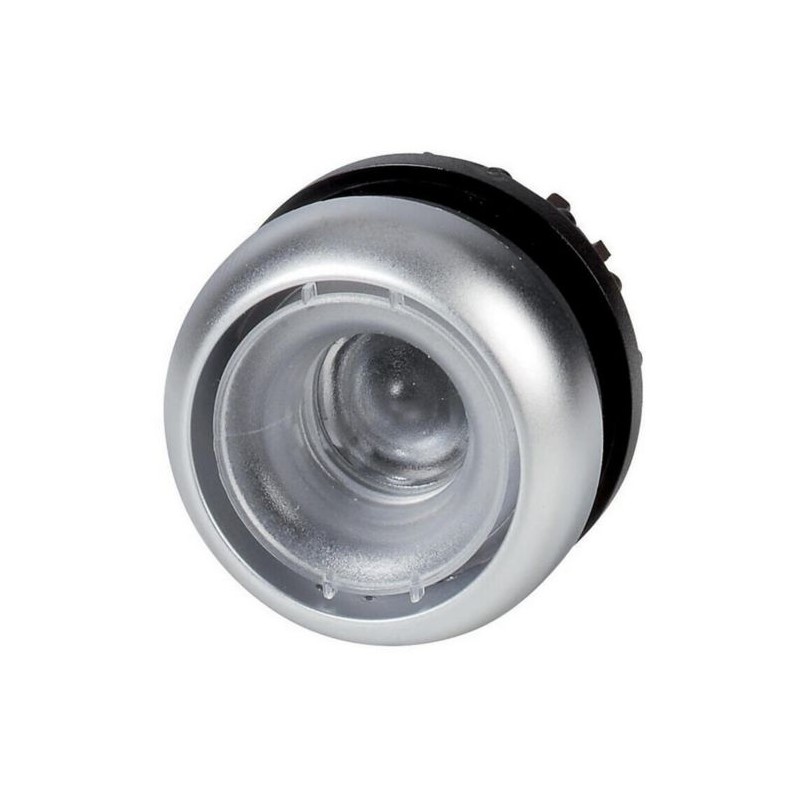

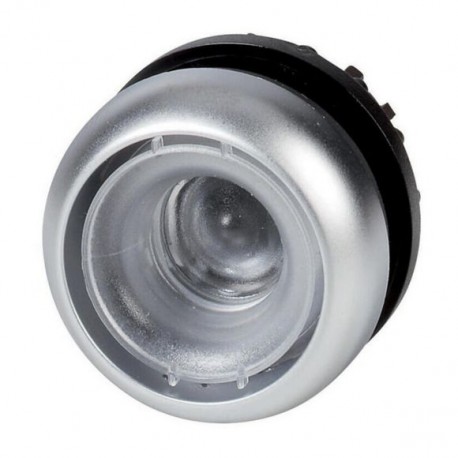

M22-DR-X 216625 Y7-216625 EATON ELECTRIC Головка кнопки с фиксацией, без шильдика Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

M22-DR-X 216625 Y7-216625 EATON ELECTRIC Головка кнопки с фиксацией, без шильдика

M22-DR-X

216625

Y7-216625

EATON-MOELLER

5

Головка кнопки с фиксацией, без шильдика

М22-ДР-С

Кнопочный, Модельный ряд: RMQ-Titan, Одиночный блок, Дизайн: Плоский, обслуживаемый, кнопочная пластина: Без кнопочной пластины, Степень защиты: IP66, IP67, IP69K, Лицевая панель: титан, Подключение к SmartWire-DT: да, с разъемами SWD-RMQ, Передние размеры: 22 x 22, Инструкции: Функция фиксации/возврата пружины может быть изменена на устройстве, Стандарты: IEC/EN 60947, VDE 0660

Подробнее


Низковольтное оборудование > Передняя часть (головка) нажимной кнопки

Средства управления и сигнализации

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $52.19
Цена за единицу: $10.44
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Головка кнопки с фиксацией, без шильдика
Кнопка, Ассортимент: RMQ-Titan, Отдельное устройство, конструктивное исполнение: плоский, с фиксацией, Кнопочная панель: без кнопочной панели, Класс защиты: IP66, IP67, IP69K, Рамка Titan, Подключение к SmartWire-DT: да, с разъемами SWD-RMQ, размеры передней панели: 22 x 22, указания: Возможность изменения с фиксацией/без фиксации на устройстве, Стандарты и предписания: IEC/EN 60947, VDE 0660

Программа поставок

Ассортимент
RMQ-Titan
Основная функция
Нажимные выключатели
установочный диаметр [⌀]
22.5 мм
Отдельное устройство/законченное устройство
Отдельное устройство
конструктивное исполнение
плоский
с фиксацией
Кнопочная панель
Кнопочная панель
без кнопочной панели
Класс защиты
IP66, IP67, IP69
рамка
Рамка Titan
Подключение к SmartWire-DT
да
с разъемами SWD-RMQ
указания
Возможность изменения с фиксацией/без фиксации на устройстве

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 60947
VDE 0660
Механический срок службы [Переключения]
> 1 x 106
частота приведения в действие [Переключения/ч]
≦ 1800
Сила нажатия
≦ 5 N
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Класс защиты
IP66, IP67, IP69
Температура окружающей средыразомкнут
-25 - +70 °C
Температура окружающей средыХранение
- 40 - + 80 °C
установочное положение
любая
Удароустойчивость
30
Длительность ударного воздействия 11 мс
Полусинус
согл. IEC 60068-2-27 g
Классификации перевозки
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
По запросу
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Неприемлемо.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Front element for push button (EC000221)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Command and alarm device / Front element for push-button actuators ([email protected] [AKF028014])
Colour button
Without button plate
Number of command positions
1
Construction type lens
Round
Hole diameter
22.5 mm
Width opening
0 mm
Height opening
0 mm
Type of button
Flat
Suitable for illumination
No
With protective cover
No
Labelled
No
Switching function latching
Yes
Spring-return
Yes
With front ring
Yes
Material front ring
Plastic
Colour front ring
Chrome
Degree of protection (IP), front side
IP67/IP69K
Degree of protection (NEMA), front side
4X

Апробации

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 3R, 4X, 12, 13

Размеры

116X214
116X103
116X102
Функциональные и индикационные элементы
в креплении базовой части

ETIM for 216625 Low-voltage industrial controls and switchgear (EC000221)
Характеристика Значение
Colour button (EF000190) Without button plate
Number of command positions (EF001372) 1
Construction type lens (EF006253) Round
Hole diameter (EF000079) 22.5 mm
Width opening (EF004565) 0 mm
Height opening (EF004778) 0 mm
Type of button (EF001546) Flat
Suitable for lighting (EF001142) No
With protective cover (EF005500) No
Labelled (EF001537) No
Switching function latching (EF007447) Yes
Spring-return (EF001407) No
With front ring (EF006014) Yes
Material front ring (EF005972) Plastic
Colour front ring (EF002429) Chrome
Degree of protection (IP), front side (EF003118) IP67/IP69K
Degree of protection (NEMA), front side (EF011961) 4X
