MCS11-SOND910-G 087793 EATON ELECTRIC Датчик давления , 2 Вт , позолоченные контакты , 15бар Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MCS11-SOND910-G 087793 EATON ELECTRIC Датчик давления , 2 Вт , позолоченные контакты , 15бар

MCS11-SOND910-G

087793

EATON-MOELLER

Датчик давления , 2 Вт , позолоченные контакты , 15бар

Подробнее


Низковольтное оборудование > Реле давления

Позиционные переключатели

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $152.27
Цена за единицу: $152.27

Кол-во цена
1+$152.27
2+$134.67
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание

▲


Датчик давления , 2 Вт , позолоченные контакты , 15бар

Программа поставок

Указание по использованию
Этот продукт соответствует Директиве о низковольтном оборудовании 2014/35/EС и Директиве об электромагнитной совместимости 2014/30/EС и соответствует требованиям стандарта EN 60947-5-1. Этот продукт не соответствуют требованиям стандартов железнодорожной промышленности и поэтому должен быть отдельно проверен пользователем с учетом конкретного случая применения.
Ассортимент
Реле давления со вспомогательными контактами
Класс защиты
IP65
Контакты
2 переключающих контакта с золотым покрытием

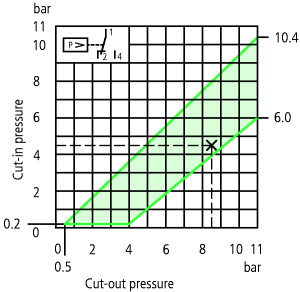

Давление выключения и включения:
Раздельнонастраивается бесступенчато.
Можно отрегулировать все точки пересечения в пределах разграфленной площади диаграммы.
132U002

Мин. гистерезис переключения: 0,3 бар

Пример:

Давление выключения 8,5 бар

Давление включения 4,5 бар

переменный гистерезис переключения
макс. рабочее давление
15 бар
указания

Оснащение:

  • Фланец трубы датчика давления R ¼”
  • по запросу фланец трубы датчика давления R ½”
  • IP65 в сочетании с кабельным вводом V-M20
  • 2 выламываемых ввода проводки для M20
  • Мембрана из неопрена, стойкая к старению, воздуху, машинному маслу, воде, мин. -25 °C, макс. +80 °C

Заводская настройка давления включения и выключения производится согласно дополнительному номеру типа: ￫#203948

R ¼" соответствует G ¼

R ½" соответствует G ½ согл. ISO 228-1

Вспомогательный контакт согл. IEC/EN 60947-5-1

указания

Золотые контакты особенно пригодны для переключения малых напряжений и токов начиная с 5 В переменного/постоянного тока 1 мA.

Технические характеристики

Общее
Стандарты и положения
IEC/EN 60947-5-1
Тестовое давление
32 бар
Продавливающее давление
90 бар
частота приведения в действие [Переключения/ч]
≦ 1500
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
-25 - 70
Класс защиты
IP65
установочное положение
любая
Удароустойчивость согласно IEC 60068-2-27 [Импульс полусинуса 20 мс]
> 10 g
Вибростойкость согласно IEC 60068-2-6 [1 мм амплитуда]
36 Гц
срок службы [Переключения ]
1 x 106
Поперечные сечения соединенияодножильный
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой согласно DIN 46228
1 x (0,5 - 1,5) мм2
Соединительные клеммы
Зажим с гнездами
Соединительный винт
M2,6
Момент затяжки соединительного винта
0.4 Нм
Контакты/коммутационная способность
Номинальная устойчивость к импульсу [Uimp]
1500 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]
125 В
Категория перенапряжения / степень загрязнения
III/3
макс. защита от короткого замыканияПредохранитель [gG/gL]
2 A
AC-15Расчетный рабочий ток230 В, 50/60Гц
2 A
DC-13Расчетный рабочий ток24 В
1 A
DC-13Расчетный рабочий ток110 В
0.25 A
Номинальная частота [f]
50 Гц

Bauartnachweis nach IEC/EN 61439

Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Pressure switch (EC000243)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Monitoring equipment (low-voltage switch technology) / Pressure monitoring equipment ([email protected] [AKF108014])
Suitable as guard
Yes
Suitable as 2-point controller
Yes
Suitable as limiter
No
Max. operation pressure
15000 hPa
Engaging pressure
0 - 10.4 bar
Initial setting
0 - 0 hPa
Switch off pressure
0 - 11 bar
End setting
0 - 0 hPa
Pressure-switching differential
0 bar
Max. test pressure
32 bar
Bursting pressure
90 bar
Medium temperature
25 - 80 °C
Connection
Inner thread gas cylindrical (BSPP)
Thread size
1/4 inch
Rated voltage Ue at AC 50 Hz
0 - 0 V
Rated voltage Ue at AC 60 Hz
0 - 0 V
Rated voltage Ue at DC
0 - 110 V
Initial value measuring range pressure
0 Pa
End value measuring range pressure
0 Pa
Rated operation power at AC-3, 400 V
0 kW
Switching capacity at AC-3, 240 V
0 kA
Rated operation current Ie at AC-1, 400 V
0 A
Rated operation current Ie at AC-3, 400 V
0 A
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as change-over contact
2
Type of electric connection
Screw connection
Number of normally closed contacts as main contact
0
Number of main contacts as normally open contact
0
Adjustable current range
0 - 0 A
With hand operation
No
With manual on/off switch
No
Electronic version
No
With display
No
Explosion-proof
No
Degree of protection (IP)
IP65
Degree of protection (NEMA)
Other
Height
110 mm
Width
60 mm
Diameter
0 mm
Depth
96 mm

Апробации

Product Standards
CSA-CC22.2 No. 14
CSA File No.
12528
CSA Class No.
3211-06
North America Certification
CSA certified

Размеры

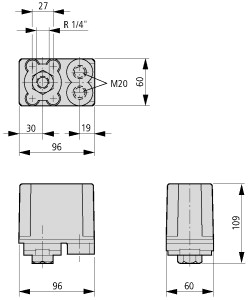

132X006

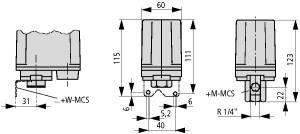

132X002

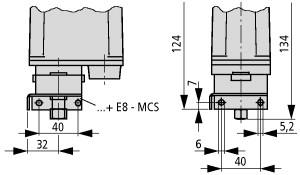

132X003
