LS-S11-24DMT-ZBZ/X 106830 Y7-106830 EATON ELECTRIC Концевой выключатель , 1НО +1 НЗ , магнитная блокировка
LS-S11-24DMT-ZBZ/X
106830
Y7-106830
EATON-MOELLER
Концевой выключатель , 1НО +1 НЗ , магнитная блокировка
ЛС-С11-24ДМТ-ЗБЗ/С
Датчики (сенсоры) > Концевой выключатель/переключатель
Позиционные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲обычно покупают вместе
▲Best sellers
▲Описание
▲Концевой выключатель , 1НО +1 НЗ , магнитная блокировка
Датчик положения, Основная функция: датчик положения, Предохранительные датчики положения, Идентификатор типа: LS…ZBZ/X, Ассортимент: Основные устройства с магнитной взаимной блокировкой (принцип рабочего тока), Класс защиты: IP65, оснащение: Базовое устройство, возможно расширение, Температура окружающей среды: -25 - +40 °C, Описание: с контролем взаимной блокировки, Контроль положения двери: постоянный, Синхронизация размыкания возможна посредством ESR5-NV3-30, Назначение контактов Замык. = замыкающий контакт: 1 замык, Назначение контактов Разм. = размыкающий контакт: 1 разм., Указание: = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1., Напряжение источника питания управления измерением магнитного привода: Us= 24 V DC В, корпус: пластик, Способ подключения: Винтовая клемма, Стандарты и положения: IEC/EN 60947
Программа поставок
Основная функция
датчик положения
Предохранительные датчики положения
Предохранительные датчики положения
Идентификатор типа
LS…ZBZ/X
Ассортимент
Основные устройства с магнитной взаимной блокировкой (принцип рабочего тока)
Класс защиты
IP65
оснащение
Базовое устройство, возможно расширение
Температура окружающей среды
-25 - +40 °C
Описание
с контролем взаимной блокировки
Контроль положения двери: постоянный
Синхронизация размыкания возможна посредством ESR5-NV3-30
Контроль положения двери: постоянный
Синхронизация размыкания возможна посредством ESR5-NV3-30
Контрольные знаки
Назначение контактов
Замык. = замыкающий контакт
1 замык
Разм. = размыкающий контакт
1 разм.
Указание
= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.графические условные обозначения
Напряжение источника питания управления измерением магнитного привода [Us]
24 V DC В
корпус
пластик
Способ подключения
Винтовая клемма
указания
Не разрешается использовать выключатель в качестве механического упора!
Головку управления можно поворачивать без инструмента на 90°, чтобы обеспечить адаптацию к заданному уровню управления.
При вставном командном устройстве замыкающий контакт открыт, а размыкающий - закрыт.
Для класса защиты IP65 используются кабельные вводы V-M20 (206910) с макс. длиной соединительной резьбы 9 мм.
Головку управления можно поворачивать без инструмента на 90°, чтобы обеспечить адаптацию к заданному уровню управления.
При вставном командном устройстве замыкающий контакт открыт, а размыкающий - закрыт.
Для класса защиты IP65 используются кабельные вводы V-M20 (206910) с макс. длиной соединительной резьбы 9 мм.
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 60947
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78,
Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30
Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30
Температура окружающей среды
-25 - +40 °C
установочное положение
любая
Класс защиты
IP65
Поперечные сечения соединенияодножильный
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) мм2
2 x (0,75 - 1,5) мм2
Поперечные сечения соединениятонкопроволочный с оконечной муфтой
1 x (0,5 - 1,5)
2 x (0,5 - 1,5) мм2
2 x (0,5 - 1,5) мм2
Точность воспроизведения
± 0.02 мм
Контакты/коммутационная способность
Номинальная устойчивость к импульсу [Uimp]
4000 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]
400 В
Категория перенапряжения / степень загрязнения
III/3
Расчетный рабочий ток [Ie]AC-1524 В [Ie]
6 A
Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]
6 A
Расчетный рабочий ток [Ie]AC-15380 В 400 В 415 В [Ie]
4 A
Расчетный рабочий ток [Ie]DC-1324 В [Ie]
3 A
Расчетный рабочий ток [Ie]DC-13110 В [Ie]
0.8 A
Расчетный рабочий ток [Ie]DC-13220 В [Ie]
0.3 A
Частота сети
макс. 400 Гц
Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1макс. предохранитель
6 A gG/gL
условный ток короткого замыкания
1 кА
Механические размеры
Механический срок службы [Переключения]
1 x 106
Удароустойчивость (импульс полусинуса 20 мс)Стандартный контакт
10 g
частота приведения в действие [Переключения/ч]
≦ 800
Привод
механическийСила нажатия начала/конца хода
25/15 (вставка/вытаскивание) N
механическийМеханическая удерживающая сила согласно GS-ET-19 (04/2004)XG, XW, XNG
1700 N
механическийМеханическая удерживающая сила согласно GS-ET-19 (04/2004)XWA, XFG, XF
1600 N
механическийМеханическая удерживающая сила согласно GS-ET-19 (04/2004)XNW
1200 N
электромеханическийдля магнитапотребляемая мощностьпри 120 В перем. тока
8 VA
электромеханическийдля магнитапотребляемая мощностьпри 230 В перем. тока
11 VA
электромеханическийдля магнитапотребляемая мощностьпри 24 В пост. тока
8 W
электромеханическийБезопасность по напряжению
0.85 - 1.1 x Us
электромеханическийПродолжительность включения магнитов
100 % продолжительность включения
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
6 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0.13 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
0 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+40 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Sensors (EG000026) / End switch (EC000030)
Электротехника, электроника, системы автоматизации / Сенсорная техника, датчики / Position switch / Position switch (Type 1) ([email protected] [AGZ382015])
Width sensor
60 mm
Diameter sensor
0 mm
Height of sensor
173 mm
Length of sensor
39 mm
Rated operation current Ie at AC-15, 24 V
6 A
Rated operation current Ie at AC-15, 125 V
6 A
Rated operation current Ie at AC-15, 230 V
6 A
Rated operation current Ie at DC-13, 24 V
3 A
Rated operation current Ie at DC-13, 125 V
0.8 A
Rated operation current Ie at DC-13, 230 V
0.3 A
Switching function
Slow-action switch
Switching function latching
No
Output electronic
No
Forced opening
Yes
Number of safety auxiliary contacts
1
Number of contacts as normally closed contact
1
Number of contacts as normally open contact
1
Number of contacts as change-over contact
0
Type of interface
None
Type of interface for safety communication
None
Construction type housing
Cuboid
Material housing
Plastic
Coating housing
Other
Type of control element
Other
Alignment of the control element
Other
Type of electric connection
Other
With status indication
No
Suitable for safety functions
Yes
Explosion safety category for gas
None
Explosion safety category for dust
None
Ambient temperature during operating
25 - 70 °C
Degree of protection (IP)
IP65
Degree of protection (NEMA)
13
Апробации
Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
12528
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP65, UL/CSA Type 3R, 4X (indoor use only), 12, 13

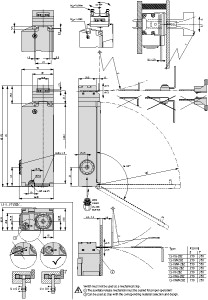

Размеры
