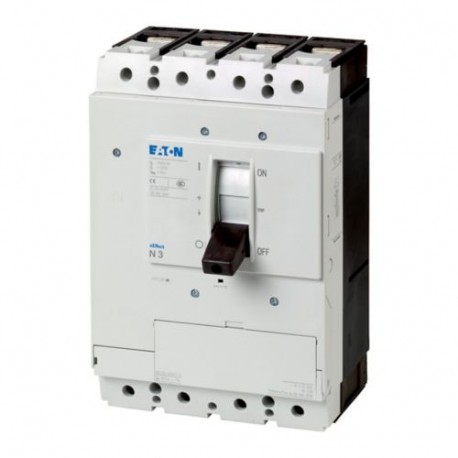

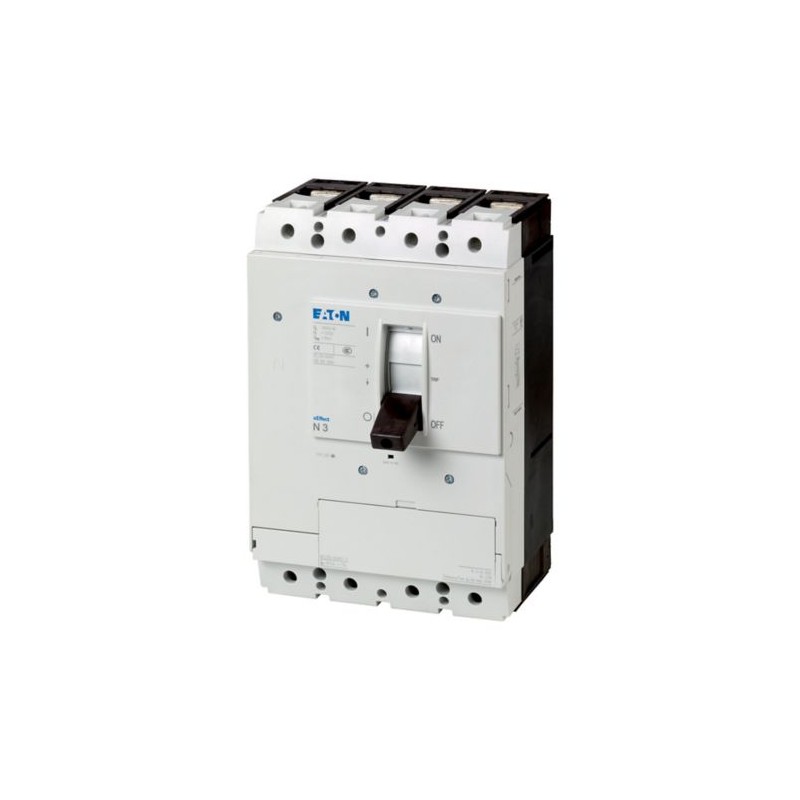

Стандарты и положения
IEC/EN 60947, VDE 0660
защита от прикосновения
защита от прикосновения пальцами и тыльной стороной кистей рук согласно DIN EN 50274/VDE 0106, часть 110
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыТемпература окружающей среды, хранение
- 40 - + 70 °C
Температура окружающей средыЭксплуатация
-25 - +70 °C
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27
20 (импульс полусинуса 20 мс) g
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока
500 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами
300 В перем. тока
установочное положениеустановочное положение
вертикально и 90° во всех направлениях |
| с расцепителем токов утечки XFI: |
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях |
со штекерным разъемом: |
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево |
с выкатным устройством: |
- NZM3, N3: вертикально, 90° влево |
- NZM4, N4: вертикально |
с дистанционным приводом: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях |
Направление подвода питания
любая
Класс защитыУстройство
в зоне блока управления: IP20 (основной вид защиты)
Класс защитыкорпус
с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66
Класс защитыСоединительные клеммы
Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00
Номинальная устойчивость к импульсу [Uimp]Цепи главного тока
8000 В
Номинальная устойчивость к импульсу [Uimp]Цепи вспомогательного тока
6000 В
Номинальное напряжение [Ue]
690 В перем. тока
Расчетная частота эксплуатации [f]
50/60 Гц
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
630 A
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
1000 В
Применение в незаземлённых сетях
≦ 690 В
Прочие технические характеристики (каталог для перелистывания)
Расчетный ток короткого замыкания при включении [Icm]
690 B 50/60 Гц [Icm]
25 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
условный расчетный ток короткого замыкания [кА]
с входным предохранителем
PN3(N3)-400…630: 630 gG/gL
с поствключённым предохранителем
PN3(N3)-400…630: 630 A gG/gL
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]AC-22/23A415 В [Ie]
630 A
Расчетный рабочий ток [Ie]AC-22/23A690 В [Ie]
630 A
Механический срок службы [Переключения]
15000
макс. частота коммутаций
60 S/h
Электрический срок службы
AC-1400 B 50/60 Гц [Переключения]
5000
AC-1415 B 50/60 Гц [Переключения]
5000
AC-1690 B 50/60 Гц [Переключения]
3000
AC-3400 B 50/60 Гц [Переключения]
3000
AC-3415 B 50/60 Гц [Переключения]
3000
AC-3690 B 50/60 Гц [Переключения]
2000
Поперечные сечения соединения
Стандартное оснащение
Столбчатый зажим
Опциональное дополнительное оснащение
Винтовое соединение
Тоннельные клеммы
Подключение с задней стороны
Медные провода, медные кабелиСтолбчатый зажимодножильный
2 x 16 мм2
Медные провода, медные кабелиСтолбчатый зажиммногожильный
1 x (35 - 240)
2 x (25 - 120) мм2
Медные провода, медные кабелиТоннельная клеммамногожильный1 отверстие
1 x (25 - 185) мм2
Медные провода, медные кабелиТоннельная клеммамногожильныйДвойное отверстие
1 x (50 - 240)
2 x (50 - 240) мм2
Медные провода, медные кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателеодножильный
1 x 16
2 x 16 мм2
Медные провода, медные кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателемногожильный
1 x (25 - 120)
2 x (25 - 120) мм2
Медные провода, медные кабелиВинтовое соединение и подключение с задней стороныРасширение ширины подключенияРасширение ширины подключения
2 x 300 мм2
Ал. провода, ал. кабелиКлемма туннельного типаодножильный
1 x 16 мм2
Ал. провода, ал. кабелиКлемма туннельного типамногожильный1 отверстие
1 x (25 - 185)2)мм2
Ал. провода, ал. кабелиКлемма туннельного типамногожильный
2)Je nach Kabelhersteller bis zu 240 mm² anschließbar.
Ал. провода, ал. кабелиКлемма туннельного типамногожильныйДвойное отверстие
1 x (50 - 240)
2 x (50 - 240) мм2
Ал. провода, ал. кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателеодножильный
1 x 16
2 x (10 - 16) мм2
Ал. провода, ал. кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателемногожильный
1 x (25 - 120)
2 x (25 - 120) мм2
Медная полоса (количество сегментов x ширина x толщина сегмента)Столбчатый зажим [мин.]
6 x 16 x 0.8 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Столбчатый зажим [макс.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Винтовое соединение и подключение с задней стороныМедная полоса, перфорированная [мин.]
6 x 16 x 0,8 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Винтовое соединение и подключение с задней стороныМедная полоса, перфорированная [макс.]
10 x 32 x 1,0 + 5 x 32 x 1,0 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Винтовое соединение и подключение с задней стороныРасширение ширины подключения
(2 x) 10 x 50 x 1.0 мм
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней стороныВинтовое соединение
M10
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней сторонынепосредственно на переключателе [мин.]
20 x 5 мм
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней сторонынепосредственно на переключателе [макс.]
30 x 10
+ 30 x 5 мм
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней стороныРасширение ширины подключенияРасширение ширины подключения [макс.]
2 x (10 x 50) мм
