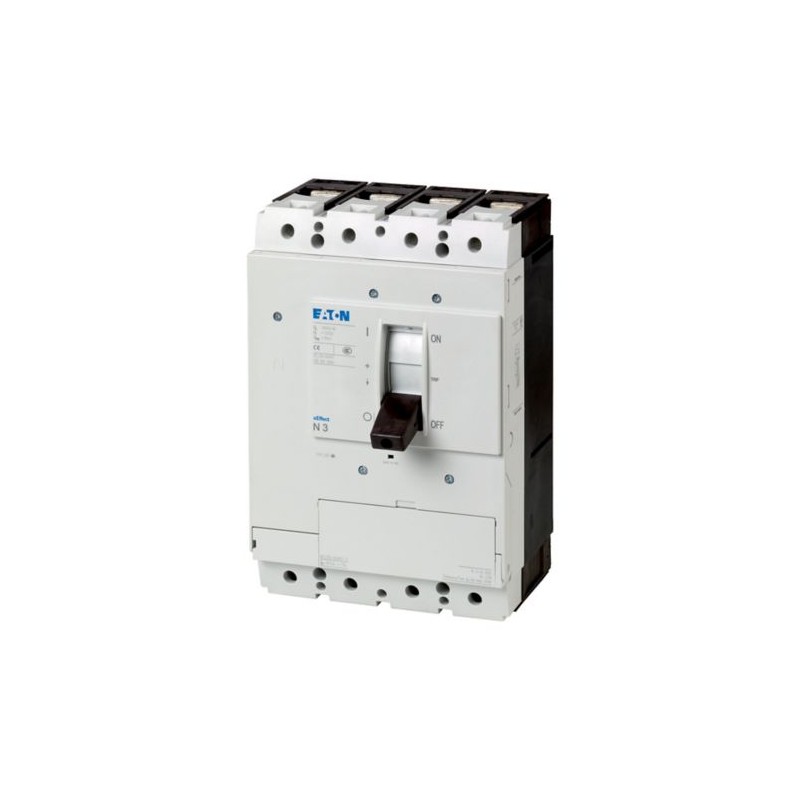

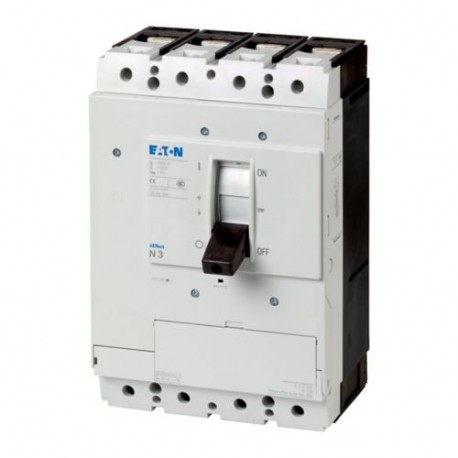

PN3-4-400-BT 111653 Y7-111653 EATON ELECTRIC Силовые разъединители, 4-пол., 400A
PN3-4-400-BT
111653
Y7-111653
EATON-MOELLER
Силовые разъединители, 4-пол., 400A
ПН3-4-400-БТ
Выключатель-разъединитель ПН.. -.. соблюдать свойства изоляции даже для заземленных ИТ-сетей. Аксессуары, такие как комплекты мостов, соединительные клеммы и поворотные ручки дверных муфт, позволяют выполнять индивидуальную установку в самых разных распределительных системах. PN Артикул не подходят для удаленных функций. Примечания: основные характеристики переключателя, включая положительный привод в соответствии с IEC/EN 60204 и VDE 0113. Изоляционные характеристики в соответствии с IEC/EN 60947-3 и VDE 0660. Кожух бирки шины в соответствии с VDE 0160 Часть 100.
Низковольтное оборудование > Выключатель-разъединитель нагрузки
Автоматические выключатели в литом корпусе NZM
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲Best sellers
▲Описание
▲Силовые разъединители, 4-пол., 400A
Программа поставок
Ассортимент
Силовые разъединители
Защитная функция
Силовые разъединители / главные выключатели
Стандарт/сертификат
IEC
Метод монтажа
Фиксированная установка
Типоразмер
PN4
Описание
Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113.
Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660.
Защита от прикосновения согласно VDE 0160 часть 100.
Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660.
Защита от прикосновения согласно VDE 0160 часть 100.
Количество полюсов
4-полюсн.
Стандартное оснащение
Столбчатый зажим
Коммутационные положения
I, 0
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
400 A
Защита от короткого замыкания макс. предохранитель gL
630 A gL
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 60947, VDE 0660
защита от прикосновения
защита от прикосновения пальцами и тыльной стороной кистей рук согласно DIN EN 50274/VDE 0106, часть 110
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыТемпература окружающей среды, хранение
- 40 - + 70 °C
Температура окружающей средыЭксплуатация
-25 - +70 °C
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27
20 (импульс полусинуса 20 мс) g
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока
500 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами
300 В перем. тока
установочное положениеустановочное положение
| вертикально и 90° во всех направлениях | |
 | с расцепителем токов утечки XFI: |
| - NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях | |
| со штекерным разъемом: | |
| - NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево | |
| с выкатным устройством: | |
| - NZM3, N3: вертикально, 90° влево | |
| - NZM4, N4: вертикально | |
| с дистанционным приводом: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях | |
Направление подвода питания
любая
Класс защитыУстройство
в зоне блока управления: IP20 (основной вид защиты)
Класс защитыкорпус
с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66
с поворотной ручкой с дверной муфтой: IP66
Класс защитыСоединительные клеммы
Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00
Разделитель фаз и ленточный зажим: IP00
Силовые разъединители
Номинальная устойчивость к импульсу [Uimp]Цепи главного тока
8000 В
Номинальная устойчивость к импульсу [Uimp]Цепи вспомогательного тока
6000 В
Номинальное напряжение [Ue]
690 В перем. тока
Расчетная частота эксплуатации [f]
50/60 Гц
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
400 A
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
1000 В
Применение в незаземлённых сетях
≦ 690 В
Прочие технические характеристики (каталог для перелистывания)
Расчетный ток короткого замыкания при включении [Icm]
690 B 50/60 Гц [Icm]
25 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с [Icw]
12 кА
t = 1 с [Icw]
12 кА
условный расчетный ток короткого замыкания [кА]
с входным предохранителем
PN3(N3)-400…630: 630 gG/gL
400/415 В
100 кА
690 В
80 кА
с поствключённым предохранителем
PN3(N3)-400…630: 630 A gG/gL
400/415 В
100 кА
690 В
80 кА
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]AC-22/23A415 В [Ie]
630 A
Расчетный рабочий ток [Ie]AC-22/23A690 В [Ie]
630 A
Механический срок службы [Переключения]
15000
макс. частота коммутаций
60 S/h
Электрический срок службы
AC-1400 B 50/60 Гц [Переключения]
5000
AC-1415 B 50/60 Гц [Переключения]
5000
AC-1690 B 50/60 Гц [Переключения]
3000
AC-3400 B 50/60 Гц [Переключения]
3000
AC-3415 B 50/60 Гц [Переключения]
3000
AC-3690 B 50/60 Гц [Переключения]
2000
Поперечные сечения соединения
Стандартное оснащение
Столбчатый зажим
Опциональное дополнительное оснащение
Винтовое соединение
Тоннельные клеммы
Подключение с задней стороны
Тоннельные клеммы
Подключение с задней стороны
Медные провода, медные кабелиСтолбчатый зажимодножильный
2 x 16 мм2
Медные провода, медные кабелиСтолбчатый зажиммногожильный
1 x (35 - 240)
2 x (25 - 120) мм2
2 x (25 - 120) мм2
Медные провода, медные кабелиТоннельная клеммамногожильный1 отверстие
1 x (25 - 185) мм2
Медные провода, медные кабелиТоннельная клеммамногожильныйДвойное отверстие
1 x (50 - 240)
2 x (50 - 240) мм2
2 x (50 - 240) мм2
Медные провода, медные кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателеодножильный
1 x 16
2 x 16 мм2
2 x 16 мм2
Медные провода, медные кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателемногожильный
1 x (25 - 120)
2 x (25 - 120) мм2
2 x (25 - 120) мм2
Медные провода, медные кабелиВинтовое соединение и подключение с задней стороныРасширение ширины подключенияРасширение ширины подключения
2 x 300 мм2
Ал. провода, ал. кабелиКлемма туннельного типаодножильный
1 x 16 мм2
Ал. провода, ал. кабелиКлемма туннельного типамногожильный1 отверстие
1 x (25 - 185)2)мм2
Ал. провода, ал. кабелиКлемма туннельного типамногожильный
2)Je nach Kabelhersteller bis zu 240 mm² anschließbar.
Ал. провода, ал. кабелиКлемма туннельного типамногожильныйДвойное отверстие
1 x (50 - 240)
2 x (50 - 240) мм2
2 x (50 - 240) мм2
Ал. провода, ал. кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателеодножильный
1 x 16
2 x (10 - 16) мм2
2 x (10 - 16) мм2
Ал. провода, ал. кабелиВинтовое соединение и подключение с задней сторонынепосредственно на переключателемногожильный
1 x (25 - 120)
2 x (25 - 120) мм2
2 x (25 - 120) мм2
Медная полоса (количество сегментов x ширина x толщина сегмента)Столбчатый зажим [мин.]
6 x 16 x 0.8 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Столбчатый зажим [макс.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 мм
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Винтовое соединение и подключение с задней стороныМедная полоса, перфорированная [мин.]
6 x 16 x 0,8 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Винтовое соединение и подключение с задней стороныМедная полоса, перфорированная [макс.]
10 x 32 x 1,0 + 5 x 32 x 1,0 мм
Медная полоса (количество сегментов x ширина x толщина сегмента)Винтовое соединение и подключение с задней стороныРасширение ширины подключения
(2 x) 10 x 50 x 1.0 мм
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней стороныВинтовое соединение
M10
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней сторонынепосредственно на переключателе [мин.]
20 x 5 мм
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней сторонынепосредственно на переключателе [макс.]
30 x 10
+ 30 x 5 мм
+ 30 x 5 мм
Медная шина (ширина x толщина) [мм]Винтовое соединение и подключение с задней стороныРасширение ширины подключенияРасширение ширины подключения [макс.]
2 x (10 x 50) мм
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
400 A
Потеря мощности оборудования, в зависимости от тока [Pvid]
43.2 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Switch disconnector ([email protected] [AKF060013])
Version as main switch
Yes
Version as maintenance-/service switch
Yes
Version as safety switch
No
Version as emergency stop installation
Yes
Version as reversing switch
No
Number of switches
1
Max. rated operation voltage Ue AC
690 V
Rated operating voltage
690 - 690 V
Rated permanent current Iu
400 A
Rated permanent current at AC-23, 400 V
0 A
Rated permanent current at AC-21, 400 V
0 A
Rated operation power at AC-3, 400 V
0 kW
Rated short-time withstand current lcw
12 kA
Rated operation power at AC-23, 400 V
200 kW
Switching power at 400 V
0 kW
Conditioned rated short-circuit current Iq
0 kA
Number of poles
4
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
No
Device construction
Built-in device fixed built-in technique
Suitable for ground mounting
Yes
Suitable for front mounting 4-hole
No
Suitable for front mounting centre
No
Suitable for distribution board installation
Yes
Suitable for intermediate mounting
Yes
Colour control element
Black
Type of control element
Rocker lever
Interlockable
Yes
Type of electrical connection of main circuit
Frame clamp
Degree of protection (IP), front side
IP20
Degree of protection (NEMA)
Размеры
① Воздухоприёмная камера, минимальное расстояние до других деталей
② Минимальное расстояние от соседних деталей
② Минимальное расстояние от соседних деталей
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | true |
| Version as maintenance-/service switch (EF006986) | true |
| Version as safety switch (EF006985) | false |
| Version as emergency stop installation (EF006959) | true |
| Version as reversing switch (EF009408) | false |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 690 V |
| Rated operating voltage (EF001435) | 690 V |
| Rated permanent current Iu (EF001389) | None A |
| Rated permanent current at AC-23, 400 V (EF011777) | 0 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 0 A |
| Rated operation power at AC-3, 400 V (EF001364) | 0 kW |
| Rated short-time withstand current lcw (EF007050) | 12 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 200 kW |
| Switching power at 400 V (EF009166) | 0 kW |
| Conditioned rated short-circuit current Iq (EF001444) | 0 kA |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | false |
| Motor drive integrated (EF006697) | false |
| Voltage release optional (EF007491) | false |
| Device construction (EF008240) | Built-in device fixed built-in technique |
| Suitable for front mounting 4-hole (EF007247) | false |
| Suitable for front mounting centre (EF007248) | false |
| Suitable for distribution board installation (EF007262) | true |
| Suitable for intermediate mounting (EF007264) | true |
| Colour control element (EF007167) | Black |
| Type of control element (EF006976) | Rocker lever |
| Interlockable (EF006281) | true |
| Type of electrical connection of main circuit (EF006819) | Frame clamp |
| With pre-assembled cabling (EF016444) | false |
| Degree of protection (IP), front side (EF003118) | IP20 |
| Degree of protection (NEMA) (EF011959) | |
| Width (EF000008) | 185 mm |
| Height (EF000040) | 275 mm |
| Depth (EF000049) | 166 mm |
| Width in number of modular spacings (EF002950) |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PN3-4-400-BT Y7-111653 111653 RU_111653.pdf | 303 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
