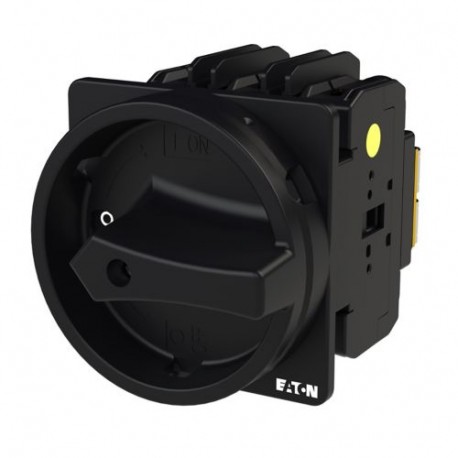

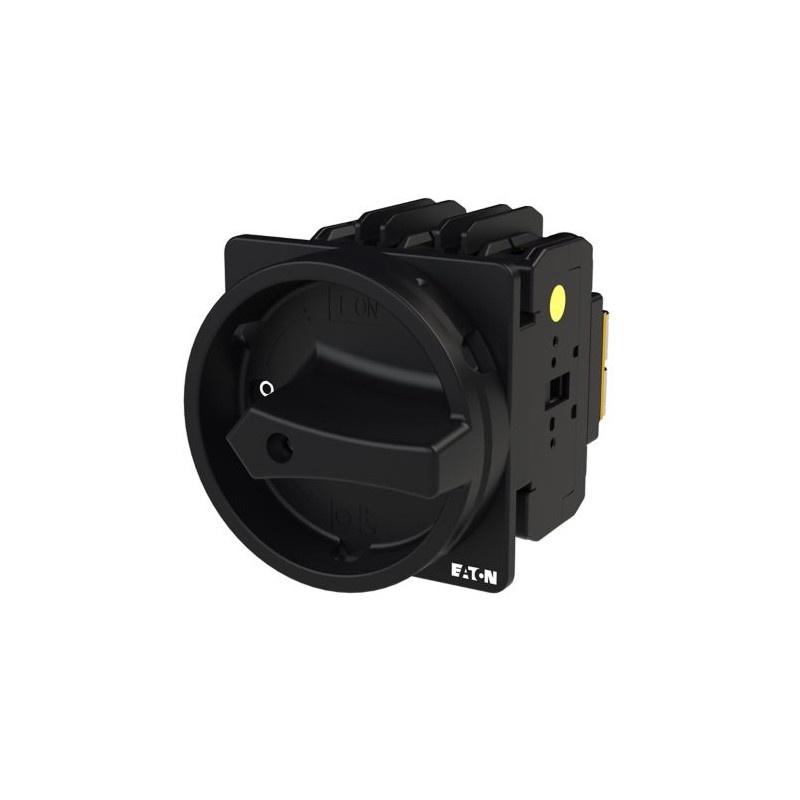

P3-30/EA/SVB-SW-MCS 237893 EATON ELECTRIC Пластмассовый поплавок
P3-30/EA/SVB-SW-MCS
237893
-
EATON-MOELLER
Пластмассовый поплавок
П3-30/ЭА/СВБ-СВ-МСС
Главные выключатели, P3, 30 A, Монтаж, 3-полюсн., с черной поворотной ручкой и с храповым венцом, запираемый в положении 0, UL/CSA
Низковольтное оборудование > Выключатель-разъединитель нагрузки
Разъединители и кулачковые переключатели
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Главные выключатели, P3, 30 A, Монтаж, 3-полюсн., с черной поворотной ручкой и с храповым венцом, запираемый в положении 0, UL/CSA
Главный выключатель, Ассортимент: Главные выключатели, Сервисные выключатели, Ремонтные выключатели, Идентификатор типа: P3, с черной поворотной ручкой и с храповым венцом, 3-полюсн., Возможность блокировки: запираемый в положении 0, Класс защиты: спереди IP65, Конструктивное исполнение: Монтаж, измеренный ток длительной нагрузки: Iu = 30 A, Стандарты и предписания: UL489
Программа поставок
Ассортимент
Главные выключатели
Сервисные выключатели
Ремонтные выключатели
Сервисные выключатели
Ремонтные выключатели
Идентификатор типа
P3
с черной поворотной ручкой и с храповым венцом
Примечание
UL/CSA
Количество полюсов
3-полюсн.
Возможность блокировки
запираемый в положении 0
Класс защиты
спереди IP65
Конструктивное исполнение
Монтаж
графические условные обозначения
Функция
измеренный ток длительной нагрузки [Iu]
30 A
Указания по измеренному току длительной нагрузки Iu
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Технические характеристики
Общая информация
Стандарты и предписания
UL489
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыразомкнут
-25 - +50 °C
Температура окружающей средыв капсульном корпусе
-25 - +40 °C
Категория перенапряжения / степень загрязнения
III/3
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Удароустойчивость
15 g
установочное положение
любая
Контакты
Механические размерыКоличество полюсов
3-полюсн.
электрические параметрыНоминальное напряжение [Ue]
480 В перем. тока
электрические параметрыизмеренный ток длительной нагрузки [Iu]
30 A
электрические параметрыУказания по измеренному току длительной нагрузки Iu
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 25 % ED (продолжительность включения)
2 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 40 % ED (продолжительность включения)
1.6 x Ie
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12AB 60 % ED (продолжительность включения)
1.3 x Ie
стойкость к коротким замыканиямПредохранитель
100 A gG/gL
Коммутационная способность
Безопасное разъединение согласно EN 61140между контактами
440 В перем. тока
Безопасное разъединение согласно EN 61140Электрические тепловые потери на контакт при Ie
1.8 W
Механический срок службы [Переключения]
> 0.1 x 106
максимальная частота коммутаций [Переключения/ч]
1200
Поперечные сечения соединения
Соединительный винт
M5
Параметры техники безопасности
указания
Значения B10dв соответствии с EN ISO 13849-1, таблица C1
Опробованные рабочие характеристики
КонтактыНоминальное напряжение [Ue]
480 В перем. тока
КонтактыИзмеренный ток длительной нагрузки макс.Цепи главного токаОбщее применение
30 A
Short Circuit Current RatingНоминал короткого замыкания
10 кА
Short Circuit Current RatingМакс. предохранитель
30, Class RK5 A
Поперечные сечения соединенияодно- или тонкопроволочный с оконечной муфтой
14 - 2 AWG
Поперечные сечения соединенияСоединительный винт
M5
Поперечные сечения соединенияНачальный пусковой момент
26.5 фунт на дюйм
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
30 A
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+50 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Устойчивость к УФ-излучению только при наличии защитной крыши.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Off-load switch, circuit breaker, control switch / Switch disconnector ([email protected] [AKF060013])
Version as main switch
Yes
Version as maintenance-/service switch
Yes
Version as safety switch
No
Version as emergency stop installation
No
Version as reversing switch
No
Number of switches
1
Max. rated operation voltage Ue AC
480 V
Rated operating voltage
480 - 480 V
Rated permanent current Iu
30 A
Rated permanent current at AC-23, 400 V
A
Rated permanent current at AC-21, 400 V
0 A
Rated operation power at AC-3, 400 V
0 kW
Rated short-time withstand current lcw
0 kA
Rated operation power at AC-23, 400 V
0 kW
Switching power at 400 V
0 kW
Conditioned rated short-circuit current Iq
4 kA
Number of poles
3
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
Motor drive optional
No
Motor drive integrated
No
Voltage release optional
No
Device construction
Built-in device fixed built-in technique
Suitable for ground mounting
No
Suitable for front mounting 4-hole
Yes
Suitable for front mounting centre
No
Suitable for distribution board installation
No
Suitable for intermediate mounting
No
Colour control element
Black
Type of control element
Door coupling rotary drive
Interlockable
Yes
Type of electrical connection of main circuit
Screw connection
Degree of protection (IP), front side
IP65
Degree of protection (NEMA)
Other
Апробации
Product Standards
UL 489
UL File No.
E148671
CSA File No.
1342868 (LR12528)
North America Certification
UL listed, CSA certified
Suitable for
Branch circuits, feeder circuits
Max. Voltage Rating
480
Размеры
≦ 3 навесных замков
