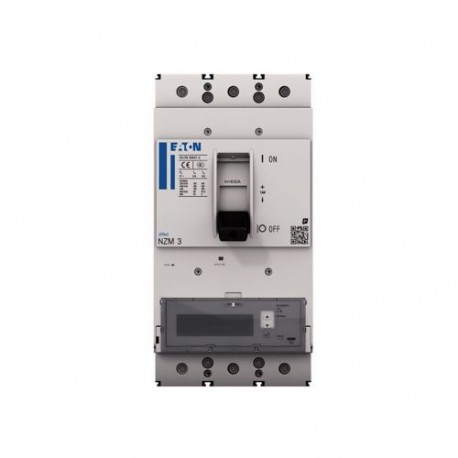

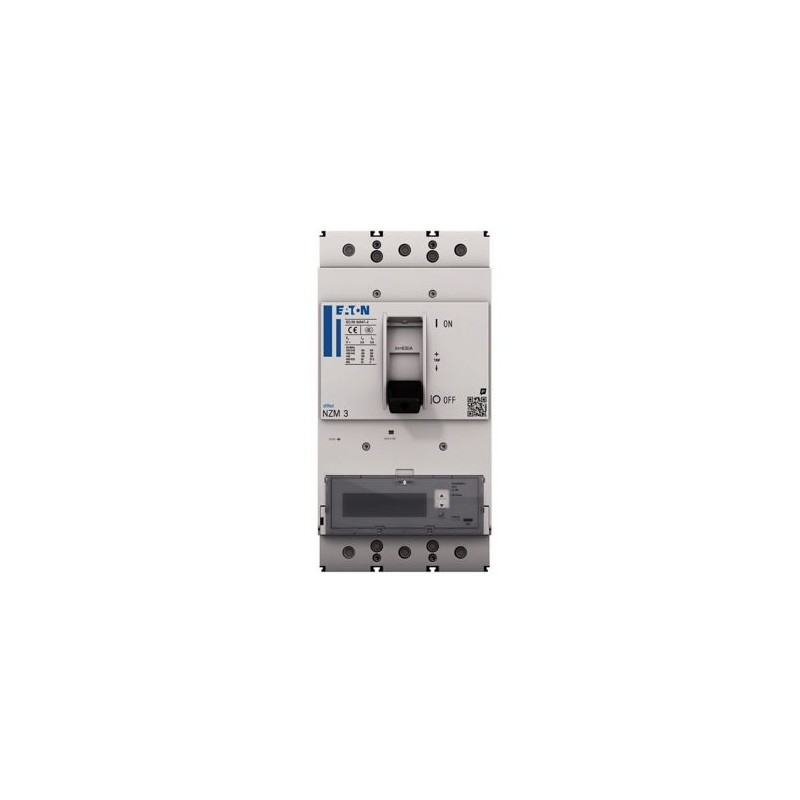

Соблюдение правил
IEC/EN 60947, VDE 0660
Защита от случайных контактов
защита от контакта с пальцами и задней частью руки в соответствии с VDE 0106 часть 100
Климато-пригодность
Влажная жара, постоянная, по данным IEC 60068-2-78
Влажная жара, циклическая по IEC 60068-2-30
комнатная температураТемпература хранения комнаты
-40 - 70 градусов по Цельсию
комнатная температураоперация
-25 - 70 градусов по Цельсию
Устойчивость к ударам (половина-онда 10 мс) согласно IEC 60068-2-27
20 (длительность удара 20 мс) г
Безопасная резка в соответствии с EN 61140между вспомогательными контактами и основными контактами
500 V AC
Безопасная резка в соответствии с EN 61140между вспомогательными контактами
300 V AC
Положение монтажа
Вертикальный и повернутый на 90 градусов в каждом направлении |
![](/img/TBL/oumdoxbnhz.jpg) | с модулем дифференциальной защиты XFI: |
- N'M1, N1, N'M2, N2: вертикальный и повернутый на 90 градусов в каждом направлении |
со съемным устройством: |
- НЗМ1, N1, НЗМ2, N2: вертикальный, 90 " справа/слева |
со съемным устройством: |
- N'M3, N3: вертикальный, 90 "справа/ слева |
- НЗМ4, N4: вертикальный |
с пультом дистанционного управления: |
- НЗМ2, N (S)2, НЗМ3, N (S)3, НЗМ4, N (S)4: вертикальный и повернутый 90 "в каждом направлении |
Степень защитыаппарат
в области командных элементов: IP20 (базовая степень безопасности)
Степень защитыопека
в рамке: IP40
с ручкой для отложенной команды и дверной замок: IP66
Степень защитыПодключение зажимов
Туннельный зажим: IP10
Фазовый сепаратор и зажим полосы: IP00
Другие технические данные (каталог просмотра)
Выключатели силового контура
Номинальный ток - непрерывный номинальный токнЯu]
250 А
Номинальное напряжение уплотнения импульсашалун]главная цепь
8000 V
Номинальное напряжение уплотнения импульсашалун]Вспомогательные контакты
6000 V
Номинальный стресс от использованияи]
690 V AC
Категория чрезмерного выброса/степени загрязнения
III/3
Номинальное изоляционные напряжениятем]
690 V
Использование в сетях без заземления
≦ 690 V
Номинальная мощность закрытия при коротком замыканиисм]240 Висм]
220 кА
Номинальная мощность закрытия при коротком замыканиисм]400/415 V Ясм]
154 кА
Номинальная мощность закрытия при коротком замыканиисм]440 V 50/60 Гцсм]
143 кА
Номинальная мощность закрытия при коротком замыканиисм]525 V 50/60 Гцсм]
80 кА
Номинальная мощность закрытия при коротком замыканиисм]690 V 50/60 Гц (Icm)
50 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]Icu IEC/EN 60947 Последовательность переключения OtCOЦу]240 В, 50/60 ГцЦу]
100 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]Icu IEC/EN 60947 Последовательность переключения OtCOЦу]400/415 В, 50/60 ГцЦу]
70 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]Icu IEC/EN 60947 Последовательность переключения OtCOЦу]440 В, 50/60 ГцЦу]
65 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]Icu IEC/EN 60947 Последовательность переключения OtCOЦу]525 В, 50/60 ГцЦу]
36 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]Icu IEC/EN 60947 Последовательность переключения OtCOЦу]690 В, 50/60 ГцЦу]
25 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]ICS IEC/EN 60947 OtCOtCO последовательность переключенияCs]240 В, 50/60 ГцCs]
100 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]ICS IEC/EN 60947 OtCOtCO последовательность переключенияCs]400/415 В, 50/60 ГцCs]
70 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]ICS IEC/EN 60947 OtCOtCO последовательность переключенияCs]440 V 50/60 ГцCs]
65 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]ICS IEC/EN 60947 OtCOtCO последовательность переключенияCs]525 В, 50/60 ГцCs]
18 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]ICS IEC/EN 60947 OtCOtCO последовательность переключенияCs]690 V 50/60 ГцCs]
6 кА
Номинальная мощность прерывания при коротком замыкании Icn«Яcn]
Максимальная безопасность, когда ток короткого замыкания, предусмотренный в точке установки, превышает прерывание мощности автоматического выключателя питания.
Подходящее недолговечное номинальное течениеt 0,3 сCw]
3,3 кА
Подходящее недолговечное номинальное течениеt й 1 сCw]
3,3 кА
Категория использования в соответствии с IEC/EN 60947-2
у
Длительность, механика (максимальный выстрел 50% от A / U релизер) (Маневры)
15000
Длительность, электрическаяAc-1400 V 50/60 Гц (маневры)
5000
Длительность, электрическаяAc-1415 V 50/60 Гц (маневры)
5000
Длительность, электрическаяAc-1690 V, 50/60 Гц (маневры)
3000
Длительность, электрическаяМаксимальная частота маневрирования (человек/ч)
60 человек/ч
Общее время перерыва короткого замыкания
< 10 мс
Стандартное оборудование
винт ссылка
Аксессуары необходимы
НЗМ3-МАВ
Дополнительные аксессуары
Зажимы плаща
Туннельные зажимы
Задние привязки
Cu круговой кабельПлащ-зажимжёсткий
2 x 16 мм2
Cu круговой кабельПлащ-зажимгибкий
1 x (35 - 240)
2 x (25-120) мм2
Cu круговой кабельТуннельный зажимжёсткий
1 x 16 мм2
Cu круговой кабельТуннельный зажимгибкий1 отверстие
1 x (16-185) мм2
Cu круговой кабельСоединение болта и заднее соединениенепосредственно на выключатележёсткий
1 раз 16
2 x 16 мм2
Cu круговой кабельСоединение болта и заднее соединениенепосредственно на выключателегибкий
1 x (25 - 240)
2 x (25 - 240) мм2
Cu круговой кабельСоединение болта и заднее соединениеУвеличенные соединительные пластиныУвеличенные соединительные пластины
2 x 300 мм2
Ай круговой проводникТуннельный зажимжёсткий
1 x 16 мм2
Ай круговой проводникТуннельный зажимгибкийгибкий
1 x (25 - 185)2)миллиметр2
Ай круговой проводникТуннельный зажимгибкийДвойное отверстие
1 x (50 - 240)
2 x (50 - 240) мм2
Ай круговой проводникТуннельный зажимгибкий
2)В зависимости от производителя кабеля, он может быть подключен до 240 мм2
Медный флаг (количество рейки x шириной x толщины рейки)Плащ зажима (мин.)
6 x 16 x 0,8 мм
Медный флаг (количество рейки x шириной x толщины рейки)Плащ зажима (макс.)
10 x 24 x 1.0
5 x 24 x 1.0
(2 x) 8 x 24 x 1,0 мм
Медный флаг (количество рейки x шириной x толщины рейки)Соединение болта и заднее соединениеМедный флаг, перфорированный «мин.
6 x 16 x 0,8 мм
Медный флаг (количество рейки x шириной x толщины рейки)Соединение болта и заднее соединениеМедный флаг, перфорированный «макс».
10 x 32 x 1.0 й 5 x 32 x 1.0 мм
Медный флаг (количество рейки x шириной x толщины рейки)Соединение болта и заднее соединениеУвеличенные соединительные пластины
(2 x) 10 x 50 x 1,0 мм
Медный бар (ширина x глубина)Соединение болта и заднее соединениеБолт ссылка
M10
Медный бар (ширина x глубина)Соединение болта и заднее соединениенепосредственно на выключателе «мин.
20 x 5 мм
Медный бар (ширина x глубина)Соединение болта и заднее соединениенепосредственно на выключателе (максимум.
30 раз 10
30 x 5 мм
Медный бар (ширина x глубина)Соединение болта и заднее соединениеУвеличенные соединительные пластиныУвеличенные соединительные пластины «макс».
2 x (10 x 50) мм
Контрольные кабели
1 x (0.75 - 2.5)
2 x (0,75 - 1,5) мм2
