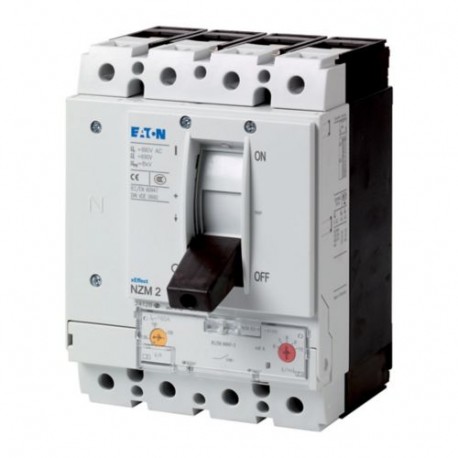

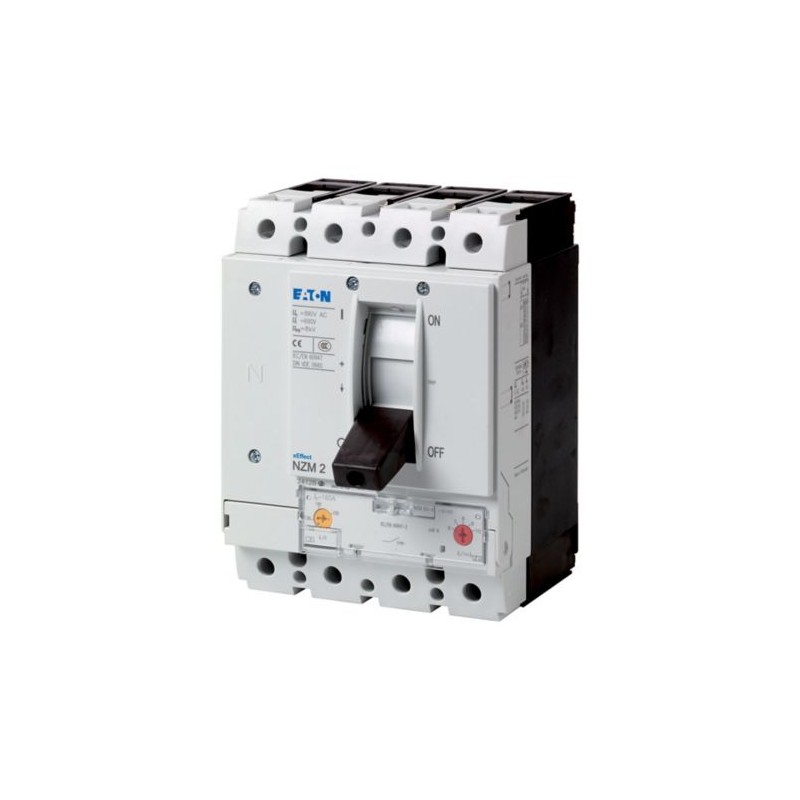

NZMH2-4-AF100-BT-NA 153396 Y7-153396 EATON ELECTRIC Circuit-breaker, 4p, 100A, box terminals
NZMH2-4-AF100-BT-NA
153396
Y7-153396
EATON-MOELLER
Circuit-breaker, 4p, 100A, box terminals
НЗМХ2-4-АФ100-БТ-НА
Автоматический выключатель, 4p, 100A, коробчатые клеммы
Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка
Автоматические выключатели в литом корпусе NZM
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲Best sellers
▲Описание
▲Программа поставок
Ассортимент
Автоматические выключатели
Защитная функция
Защита установок и проводки
Стандарт/сертификат
UL/CSA, IEC
Техника срабатывания
Термомагнитный расцепитель
Метод монтажа
Фиксированная установка
Описание
Выключатели соответствуют как UL/CSA, так и положениям IEC. Значения коммутационной способности IEC содержатся в заводской табличке.
фиксированные расцепители перегрузки Ir
фиксированные расцепители перегрузки Ir
Типоразмер
NZM2
Количество полюсов
4-полюсн.
Стандартное оснащение
Столбчатый зажим
Коммутационная способность
SCCR 480Y/277 В 60 Гц [Icu]
150 кА
SCCR 480 В 60 Гц [Icu]
150 кА
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu]
100 A
Нулевой провод [% от длины наружного проводника]
100 %
диапазон установки
Расцепитель перегрузки
[Ir]
[Ir]100 - 100 A
Расцепитель перегрузкинаружный проводник[Ir]
[Ir]100 - 100 A
Расцепитель перегрузкиНулевой провод [% от длины наружного проводника]Нулевой провод [% от длины наружного проводника]
100 %
расцепитель короткого замыкания
[Irm]без задержки
[Ii= Inx …]
[Irm]без задержки[Ii= Inx …]6 - 10
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 60947, VDE 0660
защита от прикосновения
защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей средыТемпература окружающей среды, хранение
- 40 - + 70 °C
Температура окружающей средыЭксплуатация
-25 - +70 °C
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27
20 (импульс полусинуса 20 мс) g
Безопасное разъединение согласно EN 61140между вспомогательными контактами и цепями главного тока
500 В перем. тока
Безопасное разъединение согласно EN 61140Между вспомогательными контактами
300 В перем. тока
установочное положениеустановочное положение
| вертикально и 90° во всех направлениях | |
 | с расцепителем токов утечки XFI: |
| - NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях | |
| со штекерным разъемом: | |
| - NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево | |
| с выкатным устройством: | |
| - NZM3, N3: вертикально, 90° влево | |
| - NZM4, N4: вертикально | |
| с дистанционным приводом: | |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях | |
Направление подвода питания
любая
Класс защитыУстройство
в зоне блока управления: IP20 (основной вид защиты)
Класс защитыкорпус
с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66
с поворотной ручкой с дверной муфтой: IP66
Класс защитыСоединительные клеммы
Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00
Разделитель фаз и ленточный зажим: IP00
Прочие технические характеристики (каталог для перелистывания)
Автоматические выключатели
Номинальная устойчивость к импульсу [Uimp]Цепи главного тока
8000 В
Номинальная устойчивость к импульсу [Uimp]Цепи вспомогательного тока
6000 В
Номинальное напряжение [Ue]
690 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальные выдерживаемые напряжения изоляции [Ui]
1000 В
Применение в незаземлённых сетях
≦ 690 В
Коммутационная способность
Расчетный ток короткого замыкания при включении [Icm]240 В [Icm]
330 кА
Расчетный ток короткого замыкания при включении [Icm]400/415 В [Icm]
330 кА
Расчетный ток короткого замыкания при включении [Icm]440 B 50/60 Гц [Icm]
286 кА
Расчетный ток короткого замыкания при включении [Icm]525 B 50/60 Гц [Icm]
105 кА
Расчетный ток короткого замыкания при включении [Icm]690 B 50/60 Гц [Icm]
40 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]240 B 50/60 Гц [Icu]
150 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]400/415 В 50/60 Гц [Icu]
150 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]440 B 50/60 Гц [Icu]
130 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]525 B 50/60 Гц [Icu]
50 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]690 B 50/60 Гц [Icu]
20 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]240 B 50/60 Гц [Ics]
150 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]400/415 В 50/60 Гц [Ics]
150 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]440 B 50/60 Гц [Ics]
130 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]525 B 50/60 Гц [Ics]
37.5 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]690 B 50/60 Гц [Ics]
5 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]максимальный предохранитель NH
355 A gG/gL
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Технические характеристики, отличающиеся от данных продукции для рынка IEC
Коммутационная способность выключателя NA (UL489, CSA 22.2 № 5.1)
Номинальный ток короткого замыкания SCCRSCCR 240 В 60 Гц [Icu]
Коммутационная способность выключателя NA (UL489, CSA 22.2 № 5.1)
Номинальный ток короткого замыкания SCCRSCCR 240 В 60 Гц [Icu]
150 кА
Технические характеристики, отличающиеся от данных продукции для рынка IEC
Коммутационная способность выключателя NA (UL489, CSA 22.2 № 5.1)
Номинальный ток короткого замыкания SCCRSCCR 480Y/277 В 60 Гц [Icu]
Коммутационная способность выключателя NA (UL489, CSA 22.2 № 5.1)
Номинальный ток короткого замыкания SCCRSCCR 480Y/277 В 60 Гц [Icu]
150 кА
Технические характеристики, отличающиеся от данных продукции для рынка IEC
Коммутационная способность выключателя NA (UL489, CSA 22.2 № 5.1)
Номинальный ток короткого замыкания SCCRSCCR 480 В 60 Гц [Icu]
Коммутационная способность выключателя NA (UL489, CSA 22.2 № 5.1)
Номинальный ток короткого замыкания SCCRSCCR 480 В 60 Гц [Icu]
150 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыканииt = 0,3 с [Icw]
1.9 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыканииt = 1 с [Icw]
1.9 кА
Категория применения согласно IEC/EN 60947-2
A
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) [Переключения]
20000
Электрический срок службыAC-1400 B 50/60 Гц [Переключения]
10000
Электрический срок службыAC-1690 B 50/60 Гц [Переключения]
7500
Электрический срок службыAC-3400 B 50/60 Гц [Переключения]
6500
Электрический срок службыAC-3690 B 50/60 Гц [Переключения]
5000
Электрический срок службымакс. частота коммутаций
120 S/h
Общее время размыкания при коротком замыкании
< 10 мс
Поперечные сечения соединения
Стандартное оснащение
Столбчатый зажим
Ал. провода, мед. кабелиКлемма туннельного типаодножильный
1 x 16 мм2
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
100 A
Потеря мощности оборудования, в зависимости от тока [Pvid]
25.65 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+70 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation protection (EC000228)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection ([email protected] [AJZ716013])
Rated permanent current Iu
100 A
Rated voltage
690 - 690 V
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
150 kA
Overload release current setting
100 - 100 A
Adjustment range short-term delayed short-circuit release
0 - 0 A
Adjustment range undelayed short-circuit release
6 - 10 A
Integrated earth fault protection
No
Type of electrical connection of main circuit
Frame clamp
Device construction
Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting
No
DIN rail (top hat rail) mounting optional
Yes
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
0
With switched-off indicator
No
With under voltage release
No
Number of poles
4
Position of connection for main current circuit
Front side
Type of control element
Rocker lever
Complete device with protection unit
Yes
Motor drive integrated
No
Motor drive optional
Yes
Degree of protection (IP)
IP20
Апробации
Product Standards
UL 489; CSA-C22.2 No. 5-09; IEC 60947-2; CE marking
UL File No.
E31593
UL Category Control No.
DIVQ
CSA File No.
-
CSA Class No.
-
North America Certification
UL listed
Specially designed for North America
Yes
Suitable for
Feeder circuits, branch circuits
Current Limiting Circuit-Breaker
Yes
Max. Voltage Rating
480 V
Degree of Protection
IEC: IP20; UL/CSA Type: -
Характеристики
характеристика
характеристика
характеристика
Размеры
① Воздухоприёмная камера, минимальное расстояние до других деталей
② Минимальное расстояние от соседних деталей
② Минимальное расстояние от соседних деталей
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZMH2-4-AF100-BT-NA Y7-153396 153396 RU_153396.pdf | 612 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
